带有限元分析结果的万向节传动结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375635
  • 带有限元分析结果的万向节传动结构

  在各类需要变角度传递扭矩的机械传动场景中,万向节是应用极为广泛的核心连接部件,从农用机械的动力输出轴、工业输送机的传动端,到汽车底盘的传动系统、小型设备的动力转向结构,都能见到这类部件的身影。不同于刚性联轴器仅能实现同轴度较高的两轴连接,万向节可以在两轴轴线存在夹角、甚至工作过程中夹角动态变化的工况下,持续稳定传递旋转扭矩,补偿安装过程中产生的同轴度误差,抵消设备运行时机架形变、振动带来的轴线偏移,避免轴系因附加载荷出现疲劳断裂。

  从结构设计逻辑来看,这类万向节采用十字轴式核心铰接结构,两端分别设置与主动轴、从动轴配合的连接端,连接端可根据实际安装需求设计为孔式、轴式或是法兰对接形式,铰接位置的配合间隙经过严格控制,既要保证铰接转动的灵活性,避免夹角调整时出现卡滞,又要控制间隙量在合理范围,减少正反转切换时的回程冲击,降低传动过程中的噪音与磨损。在进行三维建模时,需要重点关注铰接点的运动自由度约束,确保两连接端可绕十字轴的两个垂直轴线独立转动,同时限制其余方向的多余自由度,还原真实工况下的运动特性。

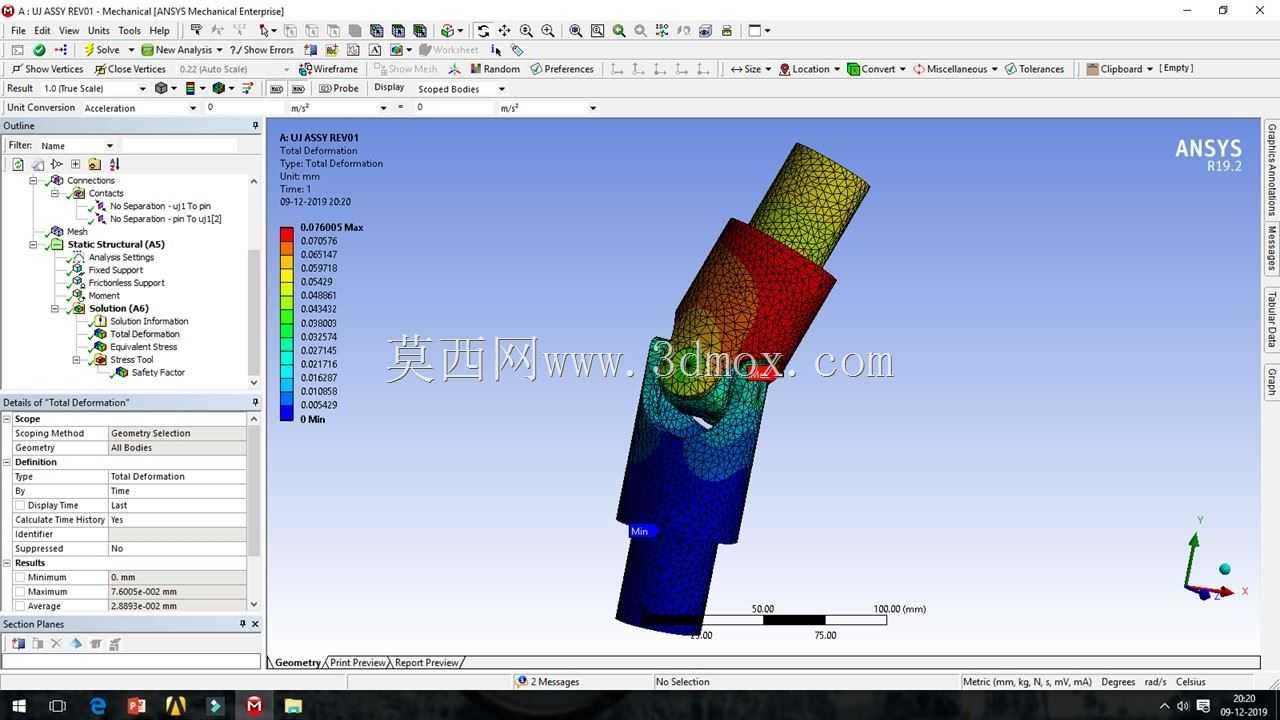

  从图中的有限元分析结果可以看出,设计阶段针对万向节承受额定扭矩的工况做了静力学仿真,网格划分覆盖了整个部件的受力区域,应力分布结果清晰显示了不同位置的受力水平:扭矩传递路径上的应力集中区域主要出现在十字轴与两端叉形架的配合位置,以及轴身的变径过渡处,这些位置在设计时都做了圆角过渡处理,避免直角结构带来的应力突变,提升部件的疲劳寿命。仿真得到的变形量结果也验证了结构刚度满足设计要求,在额定载荷下的最大变形量处于允许范围内,不会因形变过大导致传动精度下降或是配合失效。

  在实际安装适配层面,这类万向节的轴向尺寸、两端连接直径都需要匹配对应轴系的安装边界,安装时需要保证两端轴的夹角处于设计允许的范围内,若夹角过大会大幅降低传动效率,加剧铰接位置的磨损,缩短部件使用寿命。对于转速较高的传动场景,还需要考虑万向节的动平衡特性,对结构做对称设计,减少高速旋转时的离心振动。日常设备维护中,铰接位置需要定期补充润滑脂,减少配合面的干摩擦,避免出现松旷、异响等问题。不同于等速万向节多用于转速恒定、夹角较小的精密传动场景,这类普通十字轴万向节结构简单、承载能力强、维护成本低,更适合中低速、大扭矩、轴线夹角变化范围较大的重载传动场景,在通用工业设备、工程机械、农业装备领域的传动系统中有着不可替代的作用。建模过程中还需要考虑加工工艺的可行性,叉形架的铰接孔位置需要保证同轴度要求,十字轴的轴颈需要做表面硬化处理,提升耐磨性能,各部件的配合公差选择要兼顾装配便利性与传动精度,过盈量过大容易导致装配困难,间隙过大则会影响传动平稳性。
