多铰接孔异形连接曲柄结构设计

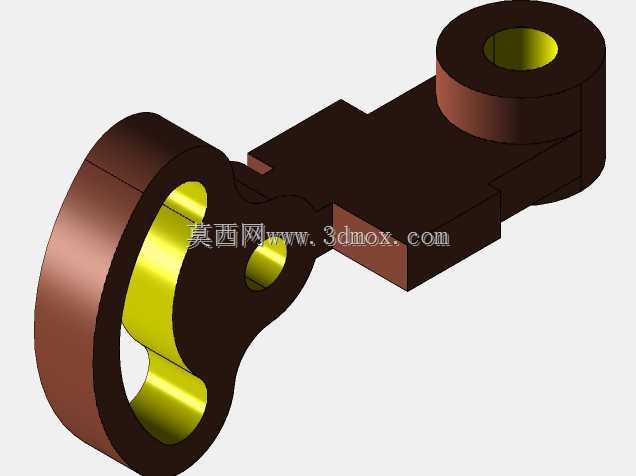

　　在轻工自动化输送线、小型包装设备的间歇传动工位，这类带多组铰接孔的异形曲柄零件，是实现从动件往复摆角动作的核心传力构件，区别于标准圆盘曲柄的等半径传动轨迹，该异形结构可根据工位动作需求，定制不同铰接点的回转半径，匹配摆臂的行程与启停位置，避免额外增加连杆调节结构带来的装配累积误差。从结构设计逻辑来看，零件上端的大直径轴孔为动力输入安装位，孔内壁预留的公差带严格按照基孔制H7精度设计，可直接与驱动输出轴过渡配合，轴孔外侧延伸的圆柱凸台高度经过核算，刚好覆盖驱动轴的配合段长度，既保证周向传力的接触面积，又不会与相邻的轴承端盖产生运动干涉。零件下部的三个铰接孔呈非等距三角排布，每个孔的位置度公差控制在0.02mm以内，

　　分别对应连接三组不同功能的摆杆：靠近外侧的两个孔负责连接执行端的压合摆臂，中间偏上的小孔用于连接复位拉簧的固定座，这种排布方式可让单根曲柄同时驱动两个工位的同步动作，减少设备内部的传动零件数量，压缩整体安装空间。零件的外形轮廓采用变截面过渡设计，在轴孔与下部铰接座的连接区域，做了加厚的筋条结构，筋条的厚度根据受力仿真结果调整，在传递额定120N·m扭矩的工况下，最大应力集中点的数值远低于45号钢调质后的屈服强度，同时去除了非受力区域的多余材料，让零件整体重量控制在合理区间，降低驱动端的转动惯量，减少启停阶段的冲击载荷。安装边界方面，零件最大回转半径为72mm，轴向安装厚度为18mm，

　　安装时需保证上端轴孔的轴线与驱动轴轴线同轴度误差不超过0.01mm，下部三个铰接孔的销轴装配后，需保证摆杆转动无卡滞，轴向窜动量不超过0.1mm，零件与周边固定护板的最小安全间隙预留3mm，避免长期运行后因零件形变产生摩擦异响。在实际应用场景中，这类异形曲柄常替换传统的标准曲柄加调节垫块的组合结构，在小型贴标设备的标签送进工位、半自动装配线的工件顶升摆臂机构中，可直接通过铰接点的位置定制，实现特定轨迹的往复动作，无需额外设计复杂的凸轮结构，降低整体机构的加工与装配成本。零件的所有棱边均做了R0.5的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也减少了应力集中导致的零件断裂风险，铰接孔内壁均设计了油槽预留位置，可在定期维护时加注润滑脂，降低销轴与孔壁的磨损，延长零件的整体使用寿命。
