V型六缸内燃动力装置结构设计

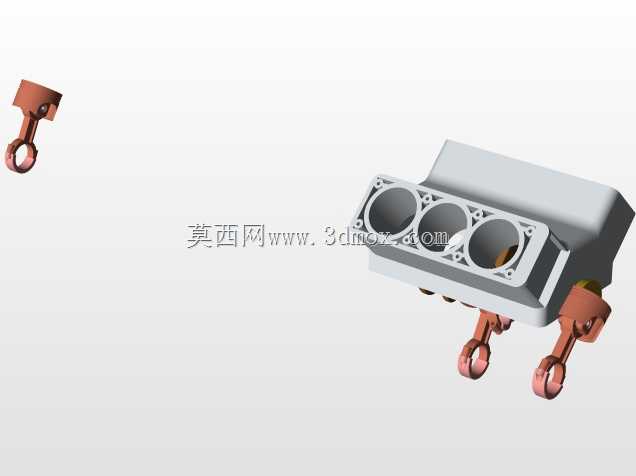

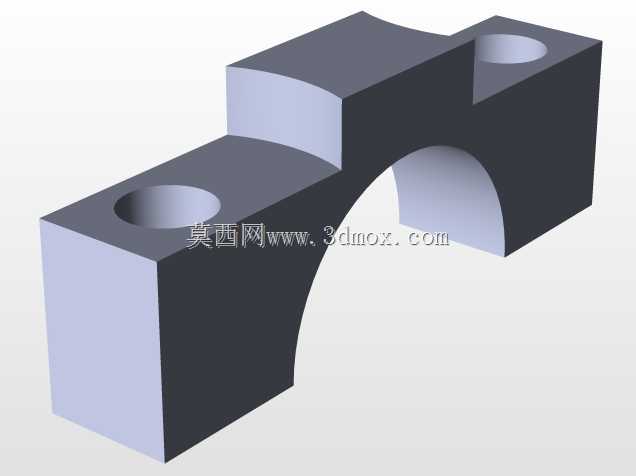

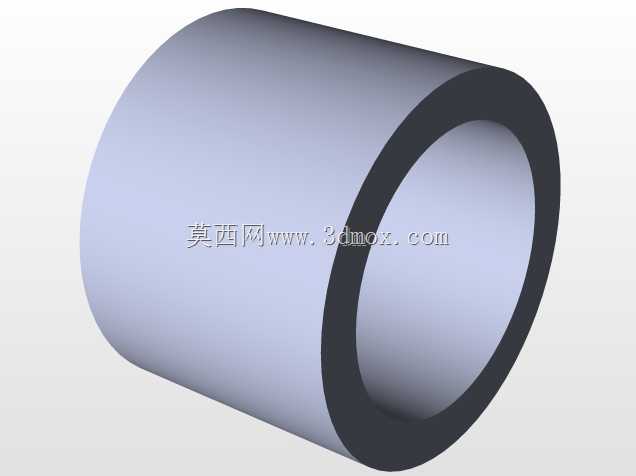

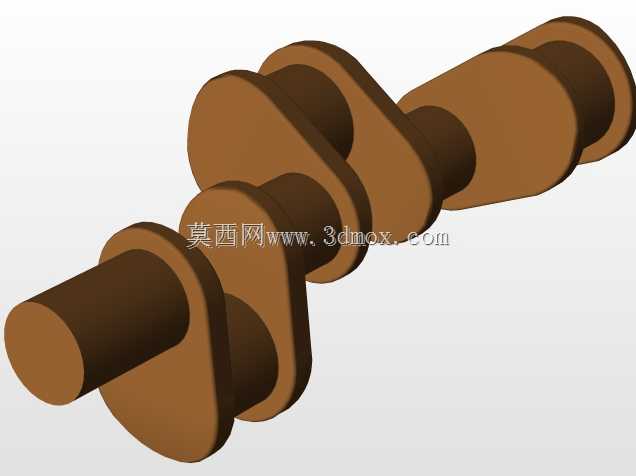

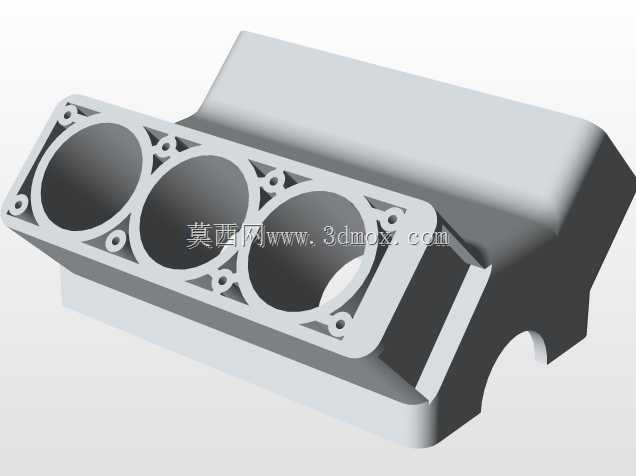

　　在乘用车辆、中小型工程动力配套、固定式发电机组等场景中，V型六缸结构的动力装置始终是平衡动力输出平顺性、整机布置紧凑度的主流选择，区别于直列六缸的纵向长度占用，V6布局将两列气缸以60度夹角对称排布，能在有限的机舱横向空间内压缩整机轴向尺寸，同时抵消一阶、二阶往复惯性力，从根源上降低运转过程中的振动传递，减少配套机架的隔振设计压力。做这套结构的三维建模时，首先要捋清各系统的装配边界：缸体作为核心承载基体，两侧的气缸筒沿夹角方向阵列，相邻气缸的中心距要匹配活塞行程与连杆摆动的极限空间，避免连杆在运动过程中与缸筒内壁发生运动干涉，曲轴的主轴颈支撑点对应缸体主轴承座的同轴度公差，建模时需要提前预留轴瓦的安装厚度，

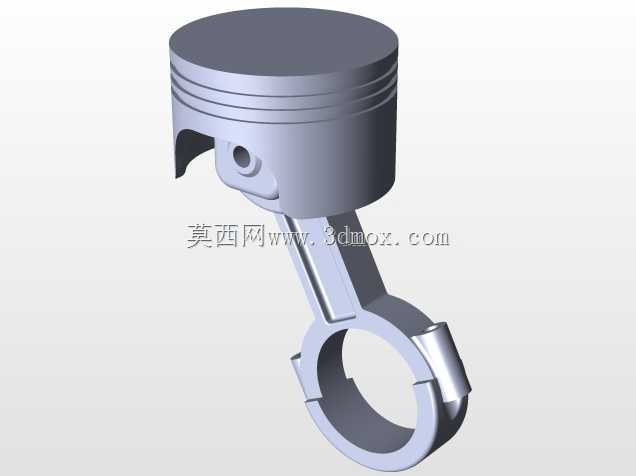

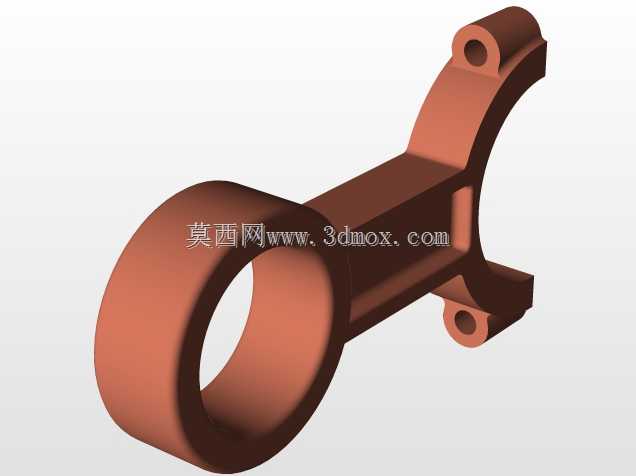

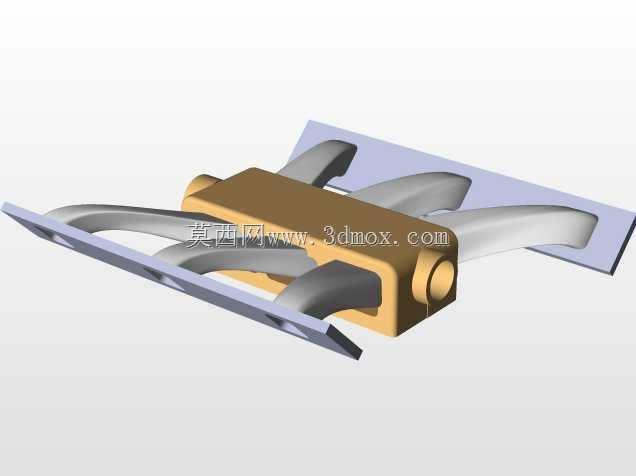

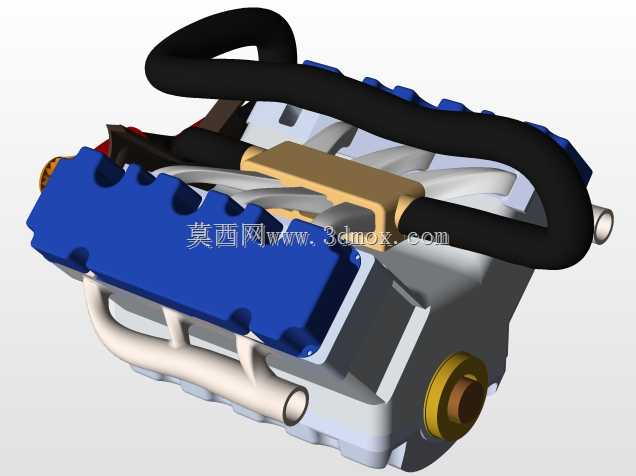

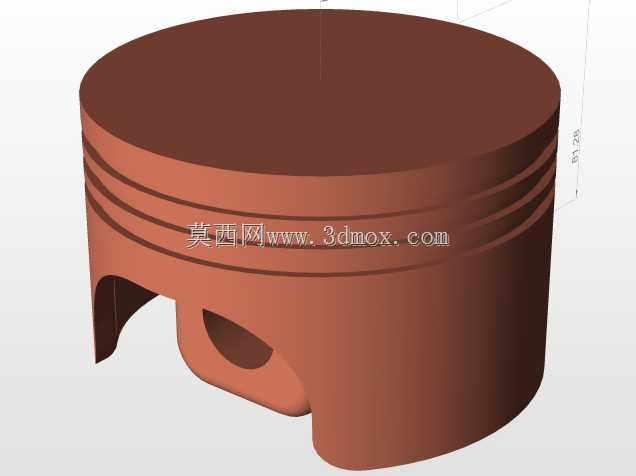

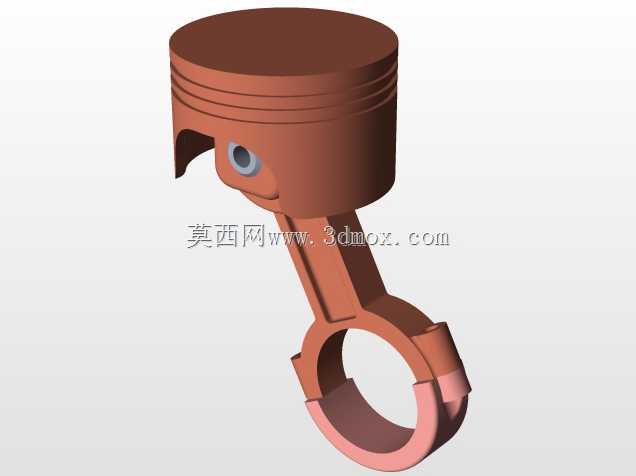

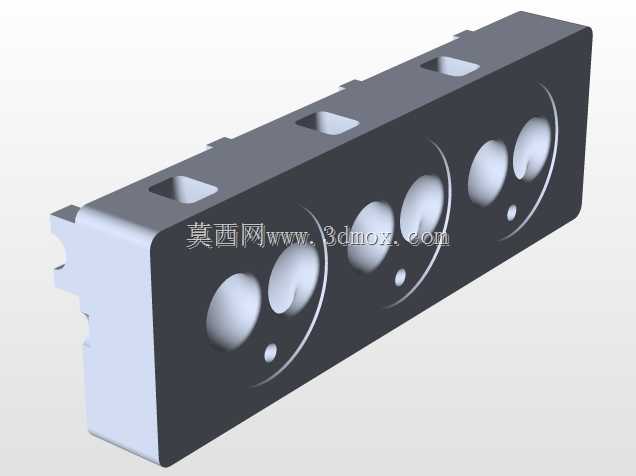

　　平衡块的轮廓要完全避让曲轴箱内部的加强筋与机油回流通道。从功能实现层面看，这套结构同时覆盖了全视图的外部装配关系与剖视图的内部油路、气路走向：全视图标定了整机外部的附件安装点位，包括进排气歧管的连接法兰面、启动电机的安装支座、机油滤清器的接口位置、冷却系统的进出水法兰，这些点位的坐标直接决定了后续配套设备做机舱布置时的管线走向，不会出现附件与周边结构件的安装冲突；剖视图则完整呈现了内部的运动件配合关系，活塞的环槽结构对应气环、油环的安装尺寸，连杆大头的剖分面定位结构、曲轴的润滑油道走向、凸轮轴的配气相位对应关系都做了完整还原，甚至缸盖内部的进排气道轮廓、燃烧室的挤气面形状都按照实际工程参数做了还原，能直接用于后续的运动仿真验证。

　　在安装边界的处理上，整机的悬置安装点分布在缸体两侧的下沿，三个支撑点的坐标形成稳定的支撑平面，悬置垫的压缩空间预留量在建模时已经做了避让，不会出现安装后悬置被周边结构限位导致隔振失效的问题；飞轮壳的连接端面采用标准的SAE接口尺寸，能够匹配不同规格的变速器、离合器总成，不需要额外做转接法兰的设计，前端的皮带轮系安装面预留了发电机、水泵、空调压缩机的安装调节空间，张紧轮的调节行程范围也在模型中做了运动空间的校核。很多初做动力单元建模的工程师容易忽略细节处的间隙设计，比如气门开启最大行程时与活塞顶面的避让距离，这套结构里在活塞顶面做了对应气门位置的避让凹坑，即使在正时系统出现一定范围的相位偏差时，也不会出现气门撞击活塞的致命故障；

　　另外缸体内部的冷却水道走向，是按照各缸的热负荷分布做的流量分配建模，两列气缸的进水口流量分配比例经过校核，不会出现前后端气缸温差过大导致的热变形不均问题。做结构选型参考时，这套模型的尺寸链是完全闭合的，从曲轴前端的油封安装位到飞轮端的输出端面，整机的长度、宽度、高度尺寸都可以直接作为布置设计的输入参数，不需要再反复核对零散零件的尺寸累加误差，内部的配合公差也按照量产机型的工程要求做了设定，比如活塞与缸筒的配合间隙、曲轴轴向窜动的预留间隙、气门挺柱的导向间隙，都符合实际的装配工艺要求，不管是做教学演示的结构拆解，还是做新机型开发的参考基准，或是做动力配套的布置校核，都能直接提取对应的结构参数，不需要再从零开始搭建基础结构，能大幅缩短前期的方案设计周期。
