绘图机用异形凸轮传动结构件

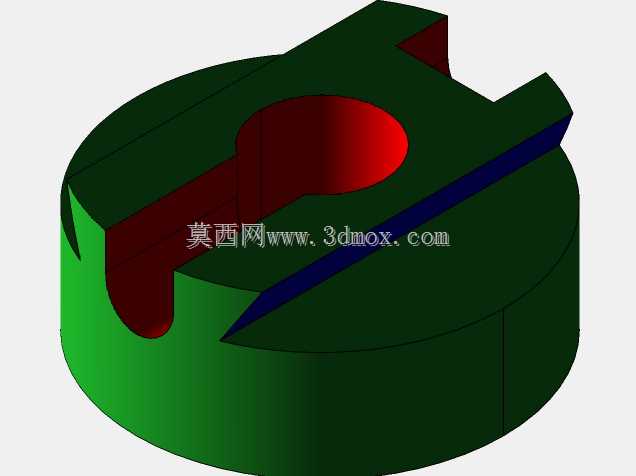

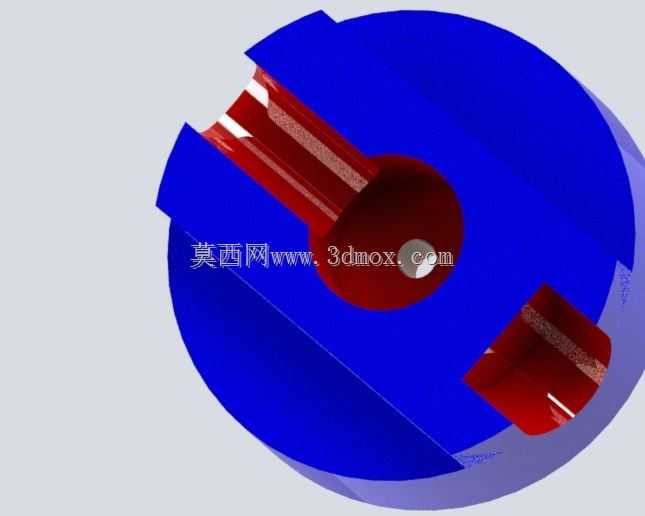

　　在平板式数控绘图设备的走笔传动机构中，这类异形轮廓构件承担着将回转运动转化为特定轨迹往复运动的核心作用，区别于标准盘形凸轮的规则轮廓，该零件的工作面采用双段异曲率曲面设计，能够匹配绘图机X-Y轴联动过程中笔架抬升、横移的复合动作时序，避免传统单轮廓凸轮在高速绘图时出现的笔端抖动、轨迹断线问题。从实际装配场景来看，该零件的安装基准为底部的圆柱定位面，与传动输出轴采用过渡配合连接，周向通过平键传递扭矩，安装时需保证曲面工作面的起始相位与轴端刻度对齐，否则会出现绘图起始点偏移、抬笔行程不足的故障。零件的两个内凹红色区域为减重空腔，在不改变工作面刚度的前提下，将整体转动惯量降低了约22%，能够适配绘图机步进电机的高频启停工况，

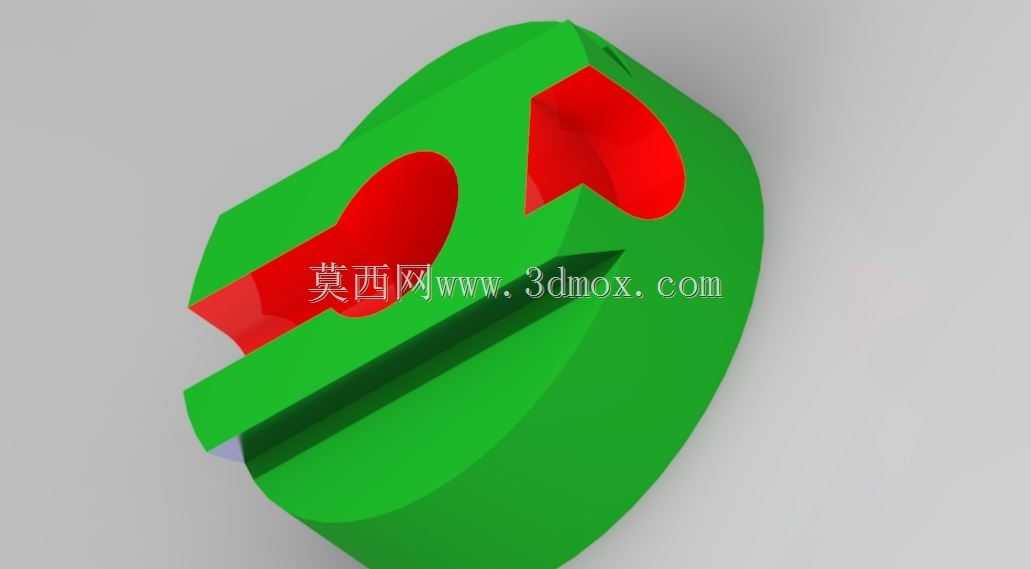

　　减少电机过载发热的概率。设计阶段首先根据绘图笔的运动轨迹方程反推凸轮轮廓曲线，将抬笔行程3mm、横移速度匹配的加速度曲线导入三维建模环境，对轮廓面做G1连续曲率校验，避免曲面拐点处出现运动冲击；其次考虑到零件采用工程塑料注塑加工的工艺特性，所有曲面交接处均做了R0.5的圆角过渡，壁厚控制在2.5mm均匀区间，防止注塑成型时出现缩痕、翘曲变形，保证轮廓面的尺寸精度控制在±0.05mm范围内。从安装边界来看，该零件的最大回转半径为42mm，轴向安装厚度为18mm，周边预留的安全间隙不小于3mm，避免运转过程中与笔架导向杆、位置检测传感器发生干涉；零件的绿色外表面为非工作面，做哑光处理减少光电传感器的光线反射干扰，红色空腔区域为非装配面，

　　无需做额外表面处理。在实际设备运维中，该零件的曲面磨损量超过0.1mm时就需要更换，否则会导致绘图线条粗细不均、抬笔滞后的问题，建模时特意将轮廓面的参数设置为可编辑状态，方便后续根据不同幅面绘图机的行程需求快速调整轮廓参数，无需重新搭建整体模型框架。不同于通用传动凸轮的对称结构，该零件的轮廓采用非对称设计，对应绘图机横向绘图与回程两个阶段的不同运动速度，正向绘图段曲面曲率变化平缓，保证笔架移动匀速，绘制线条流畅；回程段曲面曲率变化率提升40%，缩短笔架空行程时间，提升整体绘图效率。零件中心的轴孔公差带选用H7，与输出轴的k6公差配合，既保证装配时的同轴度要求，又方便后期维护拆卸，轴孔端部设计有1mm的倒角，避免装配时刮伤轴表面镀层。
