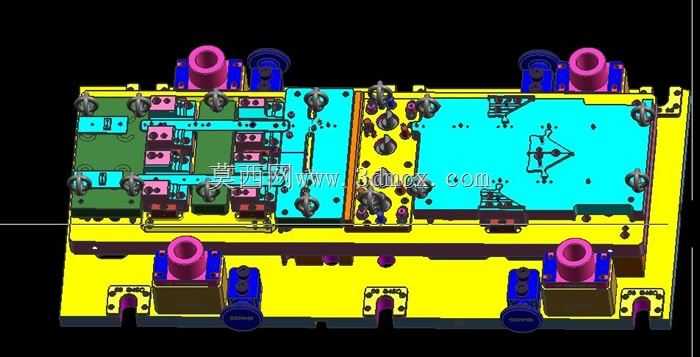

多工位级进转模拉伸冲压模具结构设计

　　这套多工位级进转模拉伸冲压结构，主要面向中小尺寸金属薄壁件的连续批量冲压生产场景，适配电子接插件、小型家电结构件、汽车精密小五金等需要多工序连续成型的加工需求，可直接安装在对应吨位的开式或闭式压力机台面上，完成从料带送进、冲定位孔、多次拉伸、整型、切边到最终落料的全工序连续作业，无需单工序多台设备周转，大幅降低工序间转运带来的定位误差与人工成本。

　　从实际安装边界来看，整套模具的下模座预留了标准的压力机T型槽安装位，模座周圈的安装孔位间距适配常规160吨-250吨开式压力机的工作台开孔尺寸，上下模合模高度匹配对应设备的闭合行程区间，导柱导套采用可拆卸式滚珠导套结构，合模时的导向精度可达0.02mm以内，能有效抵消连续高速冲压时的侧向力偏移，保证拉伸工位的壁厚均匀性。送料方向沿模具长度方向布置，料带宽度适配区间覆盖120mm-220mm的卷料，料带步距通过侧刃与导正销联合定位，首步冲切的侧刃缺口作为粗定位，后续每个拉伸工位前设置的导正销插入料带上预冲的定位孔完成精定位，避免多次拉伸过程中料带窜动导致的产品尺寸超差。

　　设计思路上，这套结构采用了级进模结合转模拉伸的复合排布，将需要多次变径拉伸的工位集中在模具中段，拉伸凸模与凹模采用镶拼式结构，不同拉伸比的工位单独做镶块固定，磨损后可单独拆卸更换，无需报废整块模板，大幅降低后期模具维护成本。拉伸工位的压边力采用独立的矩形弹簧提供，每个拉伸工位的弹簧预压量根据该工位的拉伸变形量单独计算调整，避免压边力过大导致料片拉裂，或是压边力不足导致拉伸起皱。模具的卸料板采用整体式弹压卸料结构，卸料板与凸模之间的配合间隙控制在0.01mm以内，冲压过程中卸料板先压紧料带再完成冲切与拉伸动作，既可以防止料带在冲压时翘曲，也能对小直径凸模起到导向保护作用，避免小凸模受侧向力断裂。

　　在功能特性层面，这套模具的转模结构设置在第三、第四拉伸工位之间，可在料带连续送进的过程中完成工序件的角度转位，适配带有侧向结构特征的拉伸件成型需求，无需后续单独增加侧冲工序。模具的废料排出通道做了斜度设计，冲切产生的边角废料可沿斜槽直接滑入压力机下方的废料收集槽，避免废料堆积在模腔内硌伤模板或是损坏凸凹模。上下模座内部预留了气吹通道接口，可接入车间压缩空气管路，在每次冲压回程时将成型后的工件吹落至出料传送带，无需人工取件，适配高速连续冲压的生产节拍。所有模板的材质根据受力不同做了区分，上下模座采用45号钢调质处理，受力较大的凸模固定板、凹模固定板采用Cr12MoV淬火处理，硬度控制在HRC58-62，拉伸工位的凸凹模表面做了镀钛处理，降低拉伸过程中料片与模具表面的摩擦力，减少拉伸件表面的拉伤划痕，提升产品表面质量。

　　从实际生产适配性来看，这套结构的工位排布充分考虑了料带的 carrier 强度，每个工位之间的连接桥宽度根据料厚做了对应调整，料厚0.3mm-1.2mm的冷轧钢带、不锈钢带都可适配，连续冲压节拍可达到每分钟60-80次，相比单工序拉伸模生产效率提升4倍以上，同时产品的尺寸一致性更好，成型后的拉伸件同轴度可控制在0.05mm以内，端面平整度满足后续铆接、焊接等二次加工的装配要求。模具的限位柱设置在上下模座的四个角位置，合模时限位柱贴合后可精准控制凸模进入凹模的深度，避免合模过深导致的模具损坏，同时也方便模具上机时的闭合高度调整，减少调模时间。
