多工位级进汽车钣金冲压模具结构

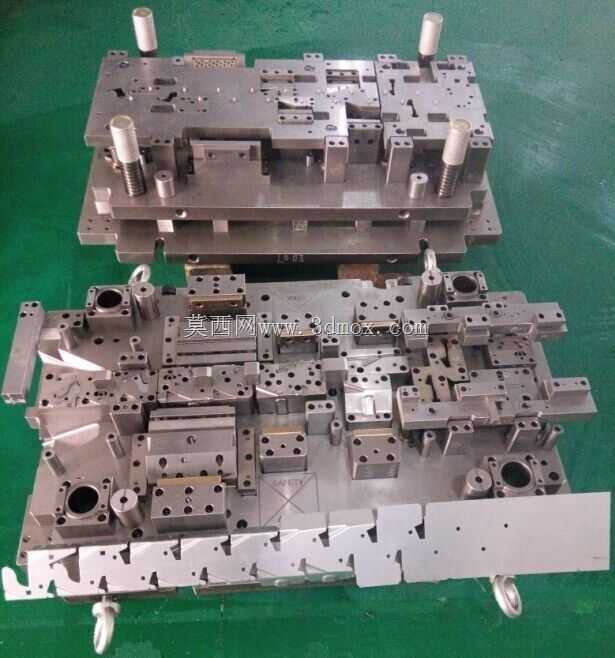

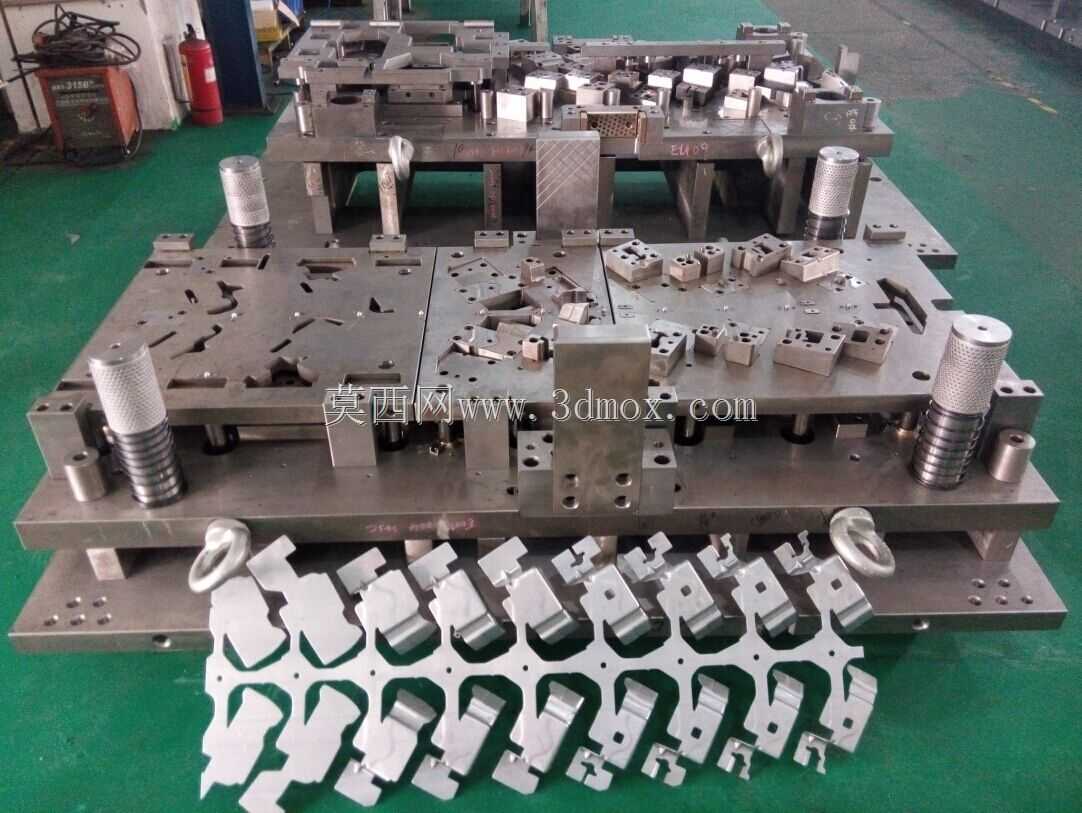

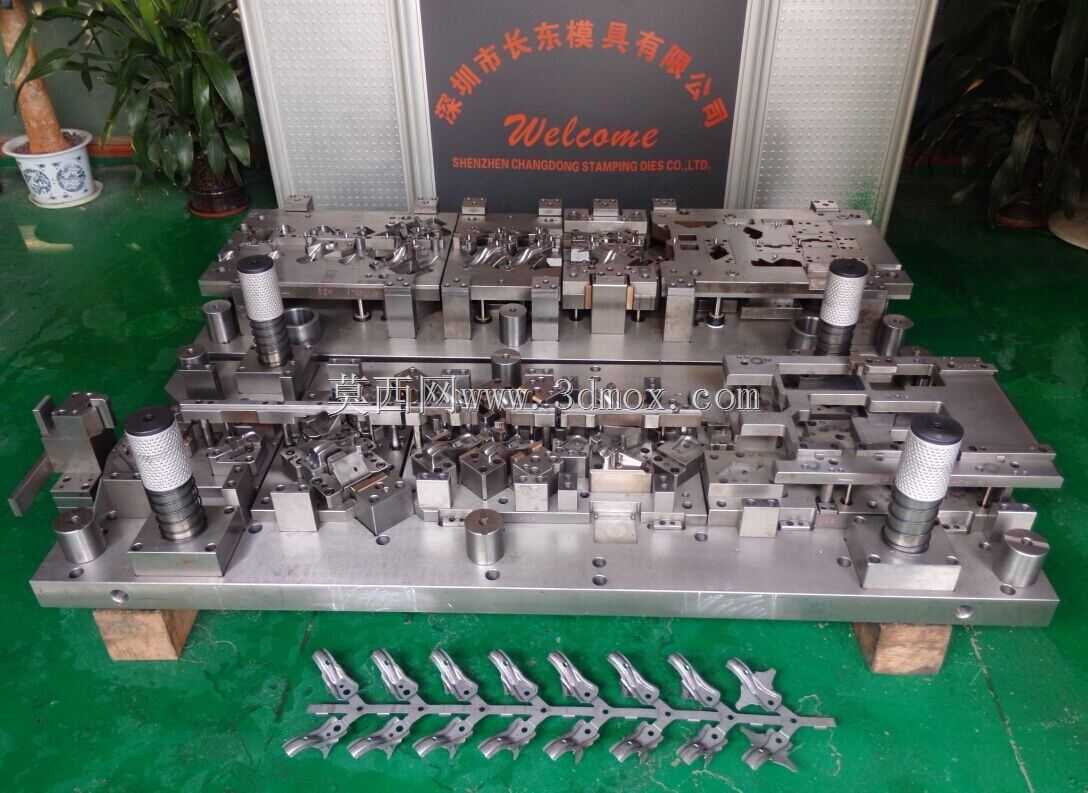

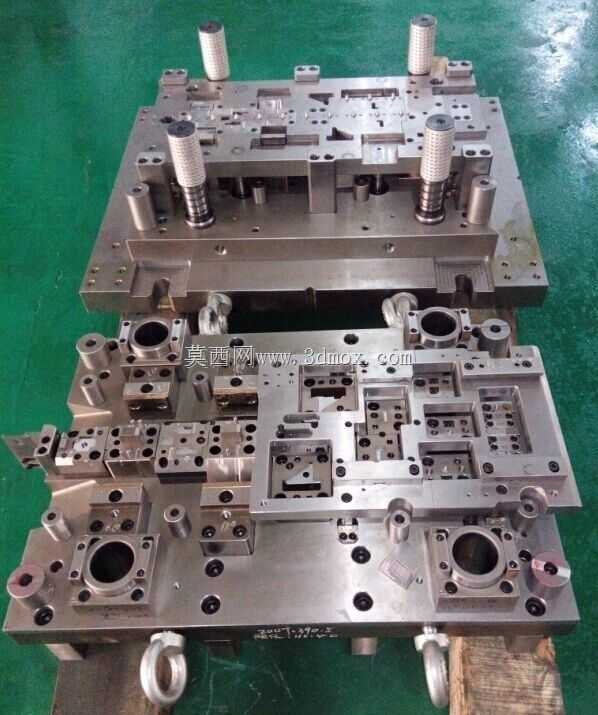

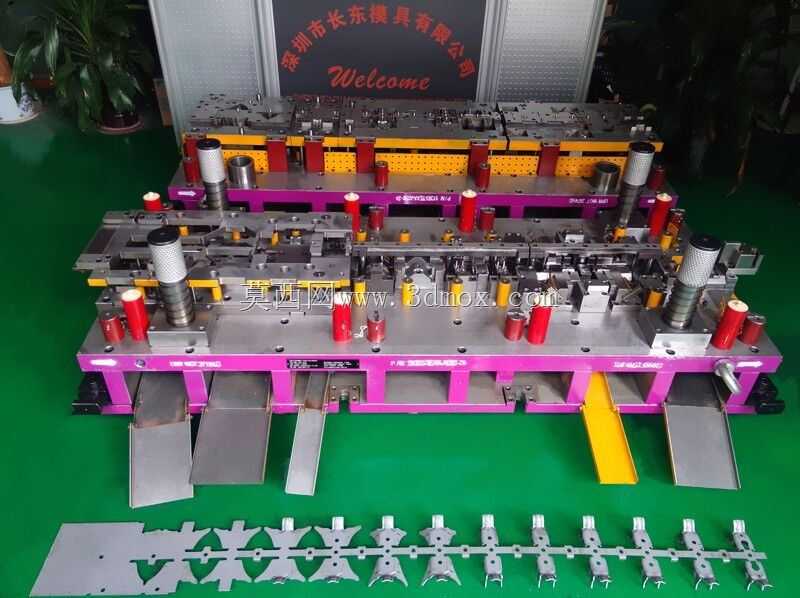

这套多工位级进冲压模具，主要适配45吨至800吨区间的开式、闭式机械压力机安装使用，核心服务于汽车车身结构件、家电金属外壳类零件的大批量连续冲压生产，单条料带可一次性完成冲裁、弯曲、拉伸、整形、切边等多道工序，相比单工序模能减少70%以上的工序间周转装夹时间，适配年产能十万级以上的规模化冲压产线需求。从结构布局来看，模架采用标准四导柱滚动导向结构，导柱导套配合间隙控制在0.008mm以内，可承受高速连续冲压工况下的侧向力偏移，上下模座选用45号钢调质处理，平行度公差控制在0.02mm/1000mm范围内，保证长期冲压过程中的合模精度稳定性。模具的工位排布遵循料带送进方向的工艺顺序，前端工位先完成导正孔冲裁、外形预切，通过导正销插入预冲孔实现料带的精确定位，送进步距误差控制在±0.01mm以内，避免多工位累积误差导致的零件尺寸超差；中间工位依次设置拉伸、弯曲成型结构，拉伸凹模采用硬质合金镶块结构，表面做镜面抛光处理，减少料带拉伸过程中的摩擦阻力，降低零件拉裂、起皱的不良率，成型工位设置独立的压料装置，通过矩形弹簧提供稳定压料力，压料力可根据不同板材厚度通过垫片调整，适配0.6mm至2.5mm厚度的冷轧钢板、镀锌板冲压加工。模具的卸料结构采用整体式卸料板，卸料板与凸模之间配合间隙取板材厚度的5%，既保证凸模冲压过程中的导向精度，又能在冲压完成后顺利将箍在凸模上的料带卸下，避免带料问题导致的模具损坏。上下模的工作零件除拉伸镶块外，冲裁凸凹模均采用SKD11材质，淬火硬度达到HRC58-62，刃口锋利度保持周期可达百万冲次以上，刃口部位设计快换结构，无需拆解整幅模具即可完成磨损刃口的更换，大幅减少产线停机维护时间。从安装边界来看，模具上下模座的安装槽、压板台位置符合常规机械压力机的工作台安装尺寸规范，模座长度方向预留的送料空间适配市面上主流的滚轮送料机、伺服送料机安装，模具闭合高度可通过调整压力机滑块行程适配不同吨位设备的装模高度范围，模具底部设置的废料滑槽对应每个冲裁工位的落料位置，可将冲裁废料直接滑入压力机下方的废料输送线，无需人工定期清理模面废料。模具的顶出、弹性元件均布置在模座内部的预留腔体内，避免外露结构在冲压过程中堆积油污、铁屑，影响模具动作可靠性，所有弹性元件的预压缩量均经过严格计算，保证各工位动作时序匹配：导正销先插入料带导正，随后成型工位压料板压紧料带，接着凸模完成冲压成型，最后卸料板顶出料带，各动作时序差控制在0.1s以内，适配最高120次/分钟的连续冲压节拍。在实际生产场景中，这类级进模可直接对接自动化冲压产线，配合机械手实现料带上料、零件取件的全自动化生产，生产的汽车保险杠支架、座椅安装片、底盘加强件等零件，尺寸精度可达到IT10级以上，成型面无拉伤、褶皱缺陷，零件一致性远高于单工序模生产的产品，同时减少了单工序模所需的设备、人工投入，降低大批量冲压件的单位生产成本。模具的料带排样采用交错搭边设计，搭边宽度取板材厚度的1.2倍，在保证料带送进刚度的前提下最大化提升板材利用率，相比传统排样方式可节省8%左右的原材料成本，对于年消耗千吨级板材的冲压产线来说，长期成本节约效果十分显著。
