汽车结构件级进冲压成型工艺三维设计

　　这套冲压件对应的是汽车白车身侧围内部的加强支撑构件，日常量产场景下适配高速闭式四点压力机的自动化冲压产线，整条产线搭配三次元机械手完成工序间的工件转运，全程不需要人工介入上下料，单冲次节拍可以稳定控制在12-15次/分钟，适配年产能10万套以上的整车配套生产需求。从实际使用场景来看，这类冲压件安装在侧围外板与B柱内板的夹层位置，主要作用是分散车辆侧碰时的冲击载荷，避免侧围外板出现大面积塌陷侵入乘员舱，同时为车门密封条、内饰卡扣提供稳定的安装基准面，对成型后的尺寸精度、面品质量都有极高要求，成型后轮廓度公差需要控制在±0.3mm以内，关键安装孔的位置度公差不超过±0.1mm，否则会直接影响后续整车焊装工序的匹配精度。

　　设计阶段首先要考虑的是材料的成型极限，这类构件选用的是0.8mm厚的冷轧低碳钢，延伸率在38%以上，但因为构件本身存在3处深度超过25mm的拉伸台阶，还有2处反向凸起的加强筋结构，如果采用单工序模生产，不仅需要多台设备排布占用大量车间场地，工序间的定位误差累积也很难满足精度要求，所以最终选用级进模的排样方案，将冲导正孔、切边、首次拉伸、二次整形、修边、冲孔、分离等工序整合在一套模具内，料带通过两侧的导正销定位，每一步工序的送料步距误差控制在0.02mm以内，从根源上避免多工序转运带来的精度偏差。

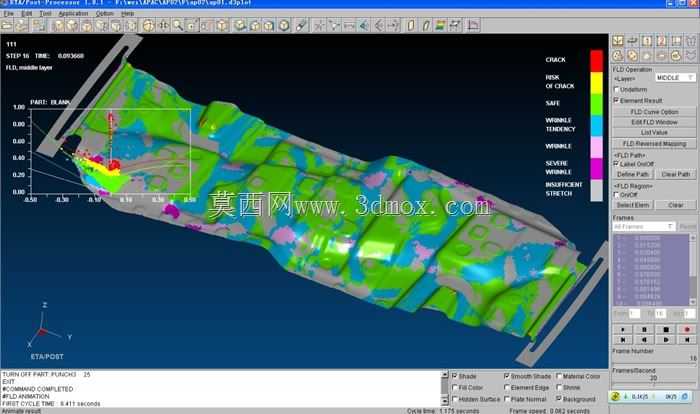

　　从成型仿真的结果来看，最初的排样方案在拉伸台阶的转角位置存在17%左右的减薄率超标风险，还有局部区域起皱趋势明显，后续调整了拉伸筋的排布位置，在进料阻力过大的圆角位置做了渐变式的拉伸筋高度设计，把压料面的间隙从均匀的1.1倍料厚调整为中间区域1.05倍、边缘区域1.15倍的渐变间隙，同时在起皱风险区域增加了隐形拉延筋结构，优化后整个成型面的减薄率全部控制在12%以内，起皱区域的材料增厚率不超过5%，完全满足量产的质量要求。

　　安装边界方面，这套模具的闭合高度设计为480mm，适配台面尺寸为1800mm×1200mm的压力机，模柄孔直径为φ60mm，上下模座采用四角导柱导套结构做导向，导套选用带钢球保持架的滚珠导套，导向精度可以达到0.005mm，避免高速冲压过程中上下模出现错位啃模。料带的送料高度设计为120mm，适配三次元机械手的夹持行程，所有冲孔凹模都做了快换结构设计，量产过程中如果出现凹模磨损，可以不用拆卸整套模具，直接从模座下方更换镶件，大幅减少停机维护的时间。构件本身的安装边界上，一共设计了8个φ6.5mm的焊接定位孔，还有12个卡扣安装位，所有孔位的同轴度在成型后都经过检具验证，和相邻构件的匹配面间隙控制在0.2mm以内，焊装时不需要额外修磨就可以直接上夹具定位。另外在设计时特意在构件的非匹配面做了2处深度1.2mm的压印标识，用来区分左右件，避免生产过程中出现混料的问题，同时在料带的搭边位置预留了传感器检测孔，配合模具上的误送料检测装置，一旦出现送料不到位的情况，设备会立刻停机，避免损坏模具结构。
