汽车车身连接用金属冲压固定支架

　　这款金属冲压件是汽车白车身装配环节中常用的连接固定构件，主要承担车身内饰板、线束支架或是小型附属功能件的安装定位作用，在乘用车车门内饰板装配、仪表板内侧支撑、侧围内饰固定等场景中都能见到同结构类型零件的应用。从实际装车工况来看，这类零件长期处于车辆行驶的振动环境中，既要保证自身连接强度足够，避免长期振动出现连接松脱、零件变形移位的问题，也要控制自身重量，契合整车轻量化的设计方向，因此采用薄钢板冲压成型的工艺路线，兼顾结构强度与自重控制的双重需求。

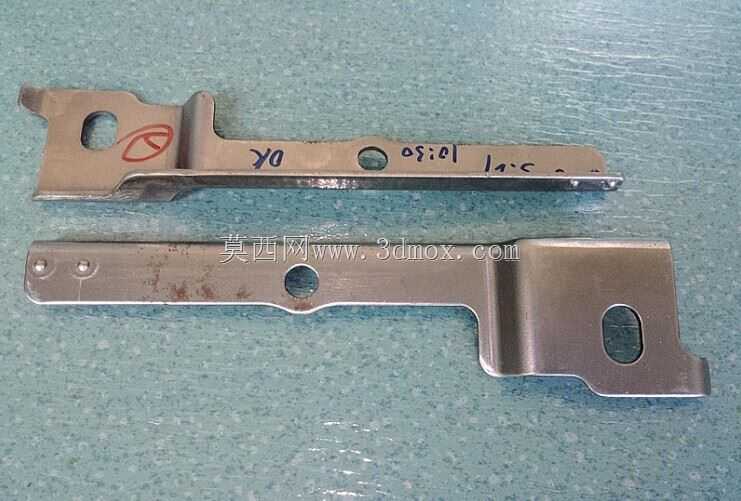

　　从结构设计逻辑来看，零件整体采用长条状异形成型结构，不同区段的折弯、开孔都对应明确的装配功能：两端的异形折弯段分别对应两个安装点位，其中一端的腰型孔设计，是为了吸收车身焊接过程中产生的装配公差，允许安装时存在小范围的位置调整量，避免硬装配导致的零件应力集中或是装配干涉；中段的圆形通孔为定位孔，装配时先通过该孔与车身钣金上的定位凸台配合，完成零件的预装定位，再通过两端的安装孔完成紧固件锁紧，大幅提升装配环节的作业效率，减少人工对位的调整时间。零件上的折弯结构并非简单的直角弯折，折弯处预留了合理的冲压圆角，既避免冲压过程中钢板出现应力开裂的问题，也能通过折弯结构提升零件整体的抗扭刚度，让长条状的零件在承受垂直方向的载荷时，不会轻易出现弯折变形。

　　从安装边界来看，零件的厚度适配常规汽车冲压件的常用板材规格，安装孔位的孔径匹配整车通用的标准紧固件尺寸，不需要额外开发专用紧固件，能够降低整车的物料采购与管理成本。零件的外形轮廓在设计时充分考虑了冲压工艺的可行性，所有的异形轮廓都做了圆弧过渡，没有尖锐的直角结构，既能够减少冲压模具刃口的异常磨损，延长模具的使用寿命，也能避免零件生产、转运、装配过程中尖锐边角划伤作业人员，或是刮损相邻的内饰、线束零件。零件表面没有额外的冗余结构，所有的型面变化都服务于装配需求：部分区段的下沉折弯，是为了避让相邻的车身钣金凸起或是线束走向，避免装配后出现零件干涉顶起的问题；两端的端头做了收边处理，消除冲压后的毛边隐患，同时也能提升端头位置的结构强度，避免安装锁紧时端头出现张开变形。

　　在实际冲压生产环节，这类零件一般采用级进模连续冲压完成，通过冲孔、折弯、落料的连续工序完成成型，生产效率高，零件一致性好，能够满足汽车量产环节大批次的供货需求。设计时也充分考虑了材料的利用率，零件的排样布局尽可能减少板材的废料占比，在保证结构强度的前提下控制零件的材料消耗。从装车后的长期使用表现来看，这类镀锌钢板冲压的零件具备基础的防锈能力，能够适应车身内部的非外露使用环境，不需要额外做表面涂装处理，进一步压缩生产制造成本。零件上的标记点位是生产过程中的工序检测标记，用于快速识别零件的成型方向、合格状态，避免生产转运过程中出现零件混装、反向放置的问题，这类细节设计也体现了汽车零部件面向量产装配的设计思路，所有的结构细节都围绕易生产、易装配、高可靠性的核心需求展开，没有多余的装饰性结构，完全服务于实际功能需求。
