多工位级进连续冲压模具结构设计

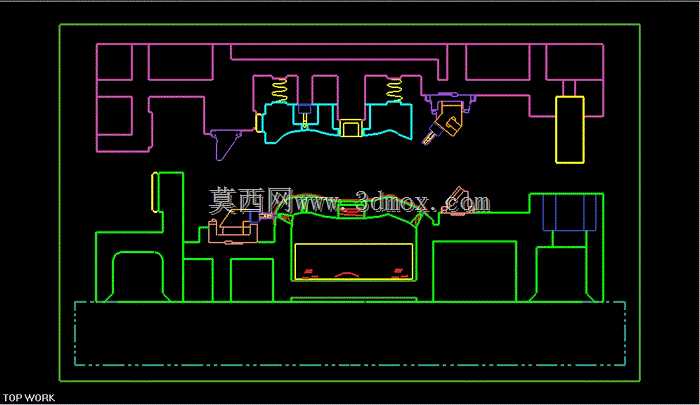

　　这套多工位级进冲压模面向薄板五金件的连续量产场景设计，适配常规机械式压力机的安装接口，可在单次滑块行程内完成多道冲压工序的同步加工，全程无需人工周转半成品，能大幅降低中小尺寸五金冲压件的单件加工工时，在消费电子五金构件、汽车小型冲压配件、家电金属结构件的批量生产场景中具备极高的适配性。整套模具采用正装式结构布局，上模部分通过模柄与压力机滑块刚性连接，下模部分通过压板螺栓固定在压力机工作台面，安装时需保证上下模的同轴度误差控制在0.02mm以内，避免啃模损伤刃口。模具的工位排布沿送料方向依次设置了冲导正孔、冲裁外形、弯曲成型、局部精整、落料分离等核心工位，各工位之间通过导正销实现料带的精准定位，送料步距的定位精度可达0.01mm，

　　能有效避免多工位加工的累计误差导致的零件尺寸超差。弹性卸料装置采用矩形螺旋弹簧提供卸料力，弹簧的预压量根据料厚调整，针对0.5-2mm厚度的冷轧钢板、镀锌板等常用冲压材料，卸料力设置为冲裁力的8%-12%，既保证冲压完成后料带能顺利从凸模上脱离，又不会因卸料力过大导致料带变形影响后续工位送料。凸模与凹模的刃口间隙根据加工材料厚度匹配，冲裁工位的双面间隙取料厚的10%-15%，弯曲工位的成型间隙取料厚的1.05-1.1倍，保证成型后零件无回弹超差、毛刺高度控制在0.05mm以内，满足后续装配的尺寸要求。模具的导向系统采用独立导柱导套结构，导柱与导套的配合精度为H6/h5，配合面设置有储油槽，可存储润滑脂降低长期运行的磨损，

　　整套模具的闭合高度适配200-300mm行程的常规开式压力机，下模座的安装螺孔间距符合通用压力机的T型槽布局，无需额外制作过渡安装板即可直接上机调试。料带的导向采用两侧浮动导料销结构，送料过程中导料销将料带抬升至距离凹模面5mm的高度，避免成型工位的凸起结构刮蹭料带表面，保证零件外观质量。在模具的弯曲成型工位设置了反向回弹补偿结构，针对常用冷轧钢板的回弹特性，将弯曲凸模的角度预做2-3度的补偿量，抵消成型后材料的回弹变形，保证零件弯曲角度的一致性。模具的紧固件均采用内六角圆柱头螺钉，销钉采用圆柱销定位，所有易损的凸模、凹模镶块均采用快换式结构设计，生产过程中若出现刃口崩损，无需拆解整套模具即可单独更换镶块，大幅降低停机维护时间。

　　整套结构的设计充分考虑了量产过程中的稳定性与维护便捷性，各工位的受力沿模具中心对称分布，避免长期偏载导致的导柱磨损、模座变形问题，可满足每分钟30-60次的连续冲压生产节拍，稳定生产周期内的零件尺寸合格率可稳定保持在99.5%以上。
