汽车金属零部件连续冲压级进模结构

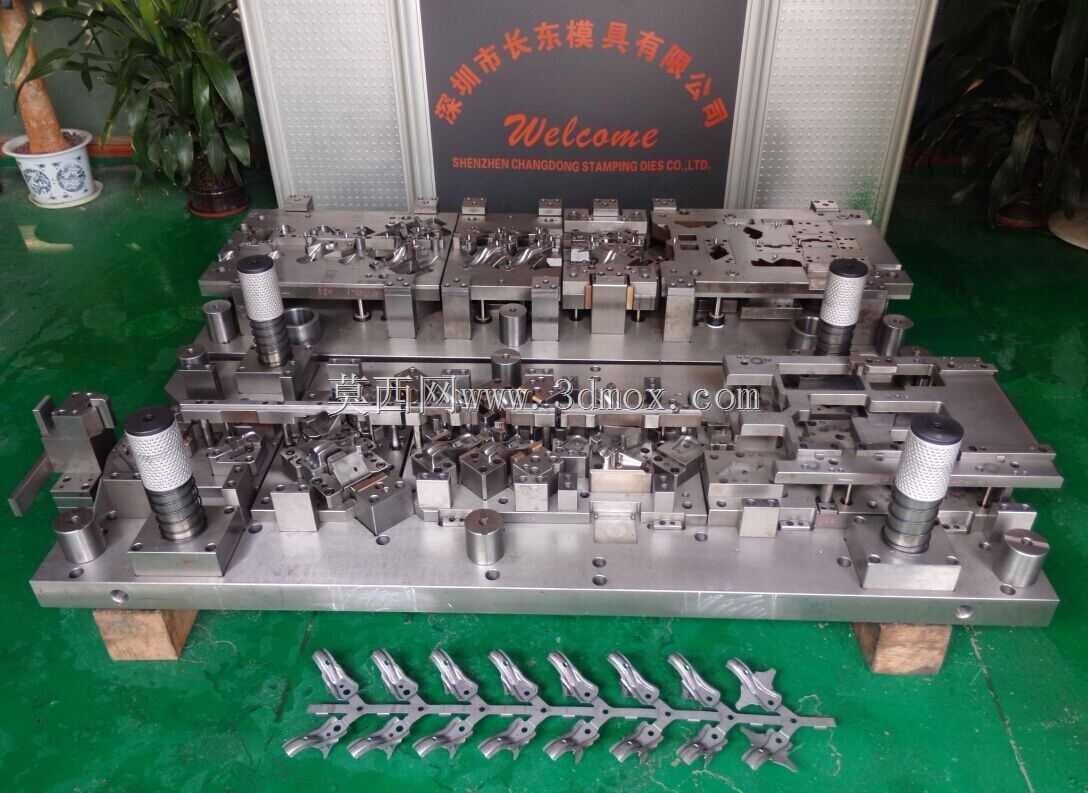

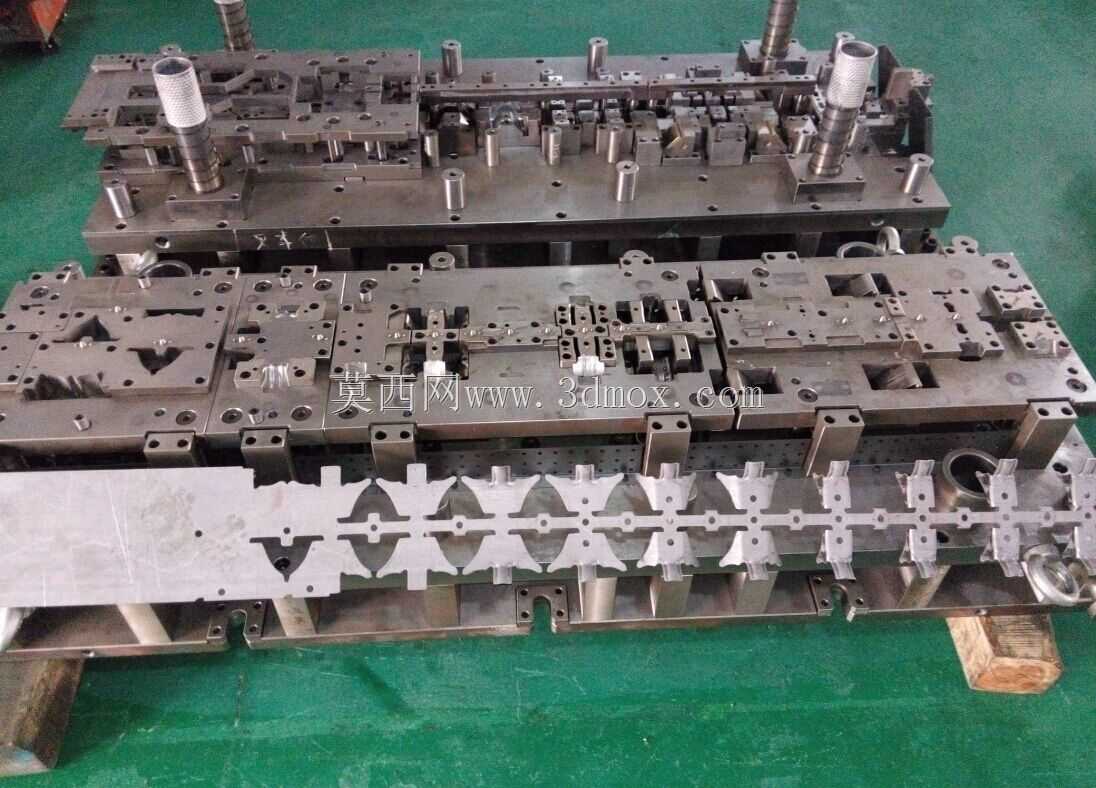

　　这套级进模面向汽车车身结构类金属冲压件的批量生产场景，适配汽车零部件生产车间的高速冲压产线，可直接安装在对应吨位的开式或闭式压力机上，完成带料的连续多工序冲压作业，最终产出图中所示的多工位连续成型金属结构件。从实际生产用途来看，该模具整合了冲裁、弯曲、成型、精整等多道冲压工序，无需拆分多套单工序模周转作业，带料从模具一端送入后，可随压力机的单次行程完成一个工位的进给，逐次完成所有工序加工，最终从模具末端输出成型完成的冲压件，大幅减少工序间的工件转运、定位误差，适配汽车零部件大批量、高精度的生产需求，尤其适合这类带多组弯曲特征、安装孔位的细长结构类汽车零件生产，单条产线搭配该模具可实现每分钟数十冲次的稳定产出，满足整车厂配套零部件的产能要求。

　　从功能特性来看，模具采用多组独立导柱导套配合模架导向，上下模合模时的导向精度可控制在微米级，避免连续冲压过程中上下模错位导致的零件尺寸超差、模具啃模损伤；每个工位都设置了独立的卸料板镶件与成型镶块，易磨损部位采用硬质合金镶件拼接结构，生产过程中出现局部磨损时无需更换整块模板，仅需拆卸对应镶块修磨或更换即可，大幅降低模具维护成本与停机时间。模具的送料步距定位采用侧刃粗定位搭配导正销精定位的组合结构，带料送进时先由侧刃冲出定距缺口完成初步定位，待进入成型工位前，导正销插入带料上预先冲出的工艺孔完成精准定位，保证每个工位的加工位置偏差控制在0.02mm以内，满足汽车零件的装配尺寸公差要求。

　　设计思路上，整套模具的工序排布遵循冲压工艺的合理性原则，先在前端工位完成带料的导正孔冲裁、外形余料冲切，再逐次安排不同角度的弯曲成型工位，避免一次弯曲角度过大导致的材料拉裂、回弹超差问题，对于零件上的局部凸起、加强筋特征，单独设置精整工位在成型终段完成，保证特征的尺寸稳定性；模具的卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，弹簧的排布根据每个工位的卸料力需求差异化布置，冲裁工位对应位置弹簧刚度更高，弯曲成型工位对应位置弹簧刚度适配成型卸料的力值需求，避免卸料力过大导致的成型件变形，或是卸料力不足导致的料带粘模问题。上下模座采用45号钢调质处理，保证模架的刚性，减少连续冲压过程中的模座变形，所有成型凸模都设置了快拆固定结构，方便生产过程中快速更换调整。

　　从安装边界与尺寸来看，整套模具的上下模座为矩形整体结构，安装时直接通过模座上的U型安装槽与压力机工作台的T型槽配合压紧，无需额外制作过渡安装板；模架的闭合高度适配常规中小吨位机械压力机的闭合高度调节范围，模具的送料高度与常规滚轮送料机、伺服送料机的出料高度匹配，可直接对接自动化送料设备实现无人化连续生产。模具下方预留有足够的漏料空间，冲裁产生的废料可直接通过凹模的落料孔落入压力机下方的废料槽，无需额外清理废料；模具的侧面设置有安全检测传感器的安装位，可接入压力机的安全控制系统，出现料带送料不到位、工件粘模等异常情况时可即时触发压力机停机，避免模具损坏。试模阶段需注意逐次调整每个工位的凸模进入凹模的深度，尤其是弯曲工位的成型深度，需根据实际冲压出的零件回弹量微调凸模行程，保证零件的成型角度符合图纸要求，连续生产过程中需定期给导柱导套、成型滑动部位加注冲压润滑油，减少模具磨损，延长模具使用寿命。
