异形叉型金属连接支架结构设计

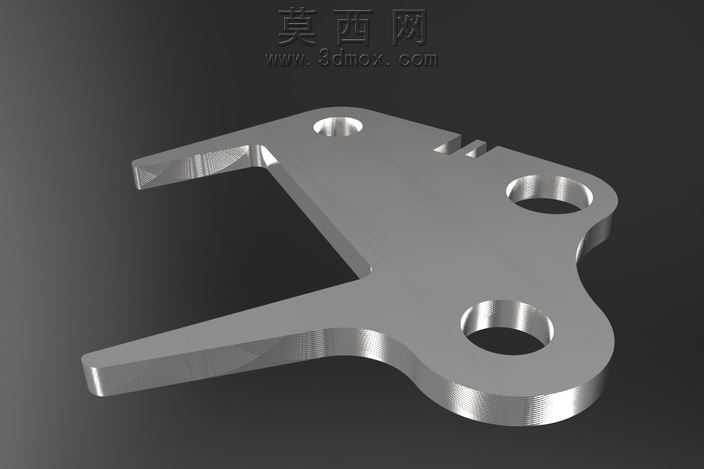

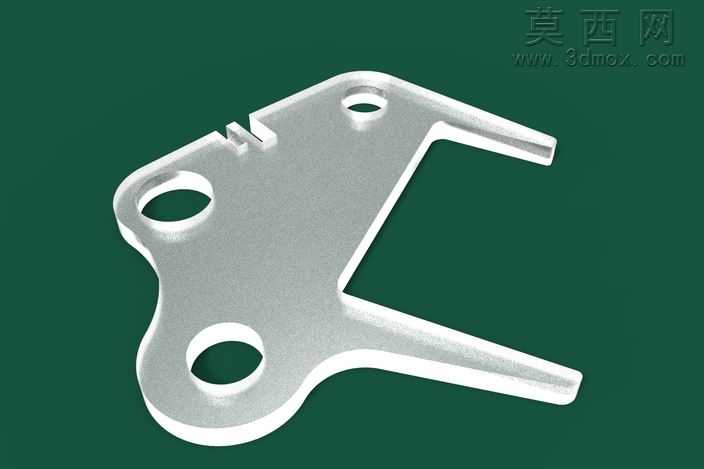

本作品为异形叉型金属连接支架的三维建模设计成果，建模阶段依托参数化建模逻辑完成整体轮廓构建，首先绘制支架的平面轮廓草图，精准定位三处安装通孔的圆心位置与孔径尺寸，同时细化前端双叉臂的分叉角度、臂身厚度与端部倒角参数，保证叉臂的开口间距适配对应装配件的卡接需求。建模过程中对支架的厚度过渡区域做了平滑处理，在三处安装孔的位置做了局部加厚强化设计，避免孔位受力时出现应力集中导致的结构变形，同时对支架所有外露棱边做了统一的圆角处理，既消除加工时的锐边安全隐患，也提升零件整体的质感表现。材质渲染阶段选用了哑光金属钢材质，调整材质的反射粗糙度与金属度参数，还原金属机加工后的细腻磨砂质感，同时在渲染场景中布置了多组柔和光源，突出支架表面的光影过渡效果，清晰展现零件的厚度层次与结构轮廓，让叉臂的弯折角度、孔位的沉台细节都能直观呈现。结构设计上，该支架采用一体化冲压成型的结构思路，无多余拼接部件，整体结构紧凑轻量化，三处通孔分别对应不同方向的安装固定需求，前端双叉臂可实现对配套部件的卡接定位，后部的圆弧过渡轮廓既避让了周边装配部件的运动空间，也优化了零件整体的受力分布，在保证结构强度的前提下尽可能缩减了非必要的材料冗余，兼顾实用性与轻量化需求。设计过程中反复核对各尺寸的装配公差，确保孔位间距、叉臂开口尺寸与对应装配件完全匹配，可直接用于后续的工程出图与加工验证，适配各类工装设备、机械机构的连接支撑场景。
