工业蒸汽管路多接口分气歧管结构设计

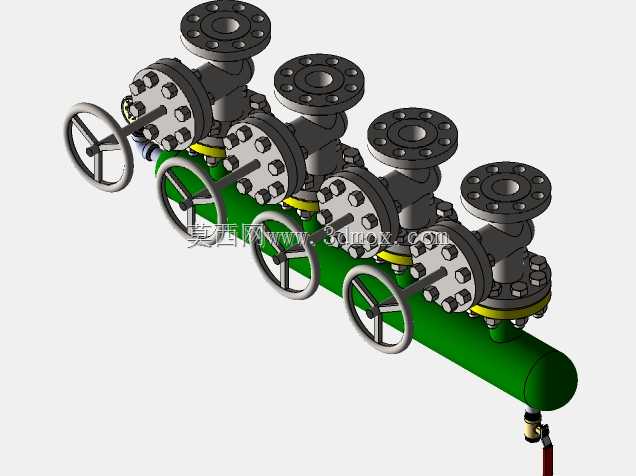

　　在工业蒸汽输送系统的末端分配环节，这类多接口分气歧管是衔接主蒸汽管路与各用汽终端的核心部件，常见于食品加工蒸煮线、化工反应釜供汽单元、纺织印染烘干设备集群、制药灭菌工段等需要将单路高压蒸汽拆分供给多个独立用汽点位的场景，替代传统多管路焊接分叉的粗放布局，大幅降低管路泄漏点与现场安装工作量。从结构设计逻辑来看，主体采用卧式圆柱形集气筒体作为蒸汽缓冲腔，相比方形腔体可更好承受内压应力，筒壁厚度根据常用工作压力等级做对应冗余设计，避免长期带压运行出现筒体变形。筒体上方均匀排布四个带法兰连接端的截止阀组，每个阀门对应独立的蒸汽输出支路，阀门手轮采用轮辐式结构，操作力矩符合现场人工开关的施力习惯，阀杆密封采用多级填料压盖结构，

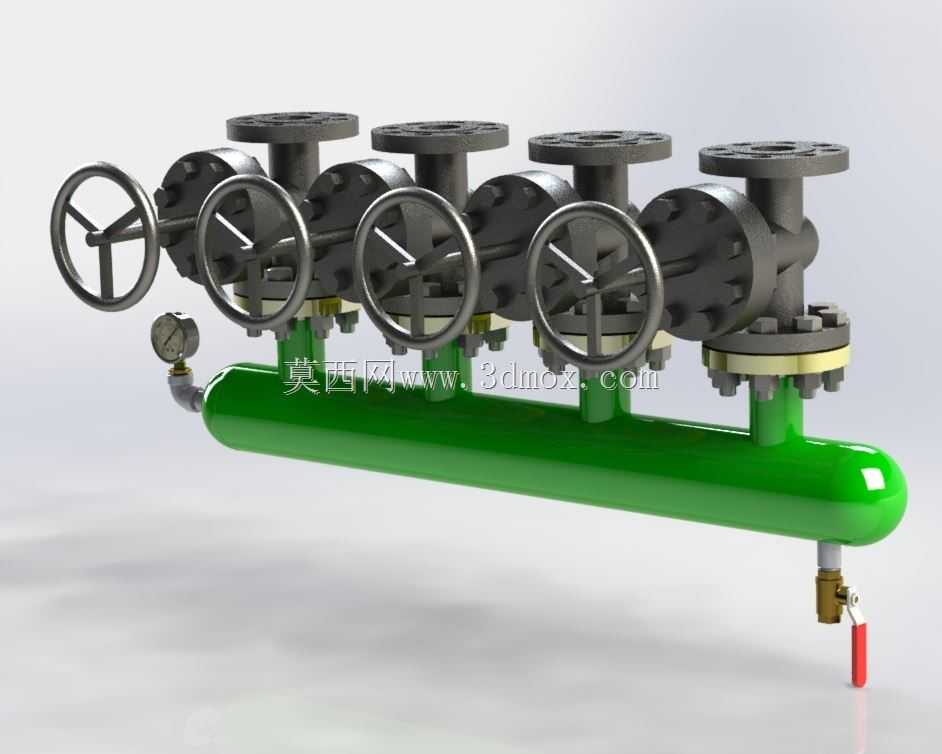

　　减少高温蒸汽下的密封老化泄漏风险。筒体左端设置径向取压接口，配套安装压力表实时监测腔体内蒸汽压力，方便运维人员快速判断供汽压力是否符合各支路工况要求；筒体底部最低位置设置带红色手柄的排污阀，用于停机时排放腔体内积存的冷凝水与锈渣，避免冬季冻裂管路或开机时水锤冲击损坏后端用汽设备。设计阶段充分考虑现场安装边界，筒体两端采用圆弧封头结构，减少应力集中的同时缩小整体安装长度，上方阀门的手轮间距预留足够操作空间，避免相邻阀门开关时出现操作干涉，各法兰接口的螺栓孔位对齐标准管路法兰尺寸，可直接与现场现有管路对接，无需额外加工过渡连接件。建模过程中对阀瓣与阀座的密封面做了细节还原，法兰连接处的螺栓、垫片均按实际装配关系排布，

　　筒体与阀门连接的短管高度经过匹配，保证阀门底部与筒体外壁留有足够的保温层安装空间，方便现场做岩棉保温层减少蒸汽输送过程中的热损耗。这类歧管的选型需要匹配主管道的蒸汽流量，筒体通径要大于各支路通径的总和，避免各支路同时供汽时出现压损过大的问题，阀门的压力等级必须高于系统设计工作压力，排污阀的通径要满足快速排污的需求，压力表的量程选择通常为工作压力的1.5到2倍，保证压力监测的准确性与安全性。在管路布局时，该类歧管通常水平安装，排污阀处于整个供汽支路的最低点，各输出支路从阀门接出后沿管路坡度敷设，避免支路内积存冷凝水，主蒸汽输入口可根据现场管路走向选择从筒体端部或侧下方接入，模型中各连接部位的配合公差均按机械管路设计标准设定，可直接用于工程施工的管路排布参考，也可作为阀组集成化设计的基础模板，根据实际用汽支路数量调整阀门排布数量与筒体长度，适配不同规模的供汽场景。
