机械连接支撑类异形支架结构设计

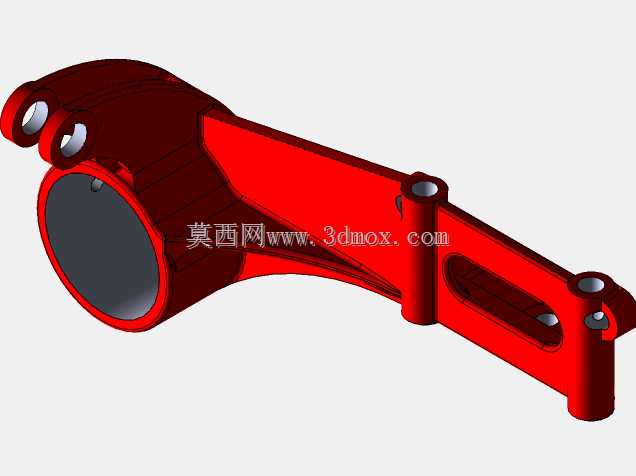

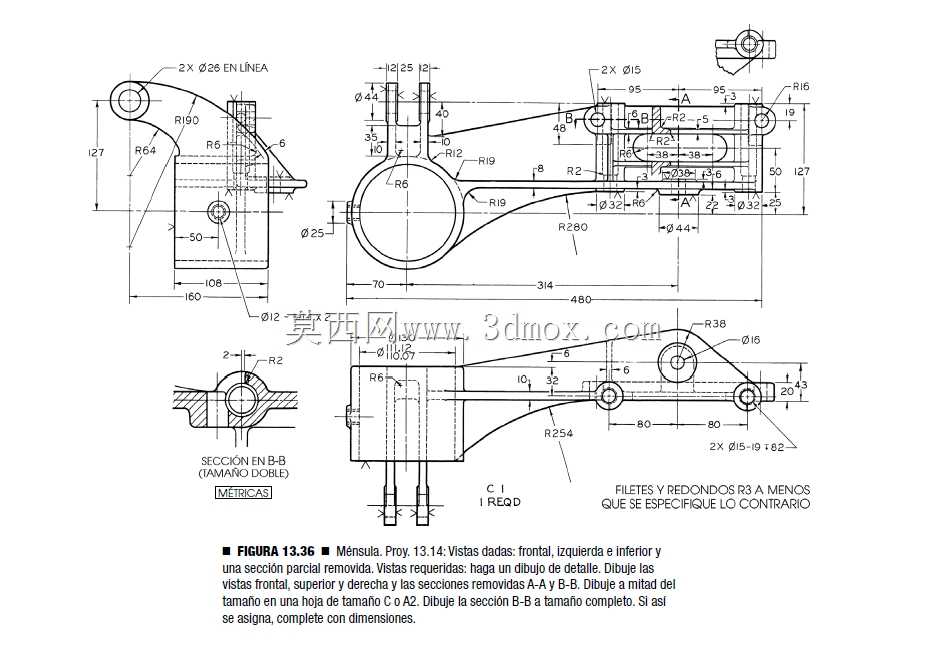

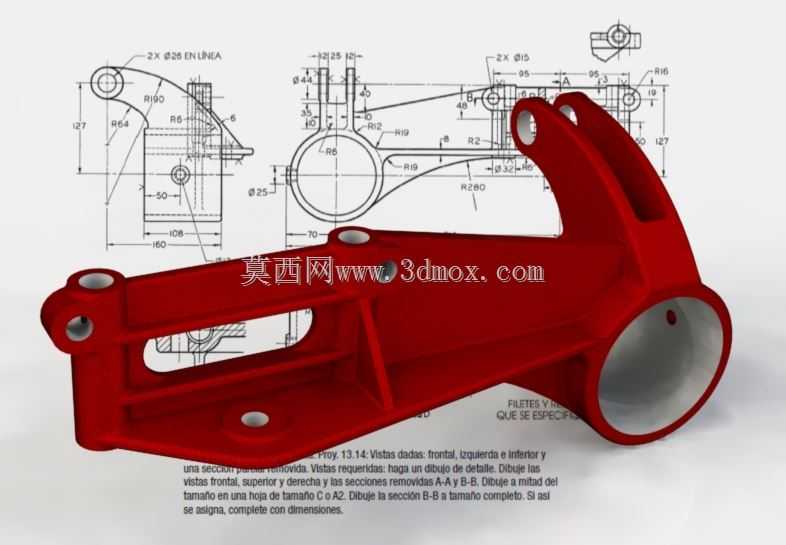

　　该异形支架属于机械系统中承担复合载荷的连接支撑构件，常见于中小型动力传输设备、轻工机械的执行端联动结构中，主要作用是在有限的安装空间内，同时完成多组运动部件的位置固定、载荷传导以及运动轨迹约束，避免相邻部件在运行过程中出现干涉、位移超差的问题。从结构形态来看，该构件采用一体化铸造成型后机加工的工艺路线设计，主体为带加强筋的悬臂式结构，一端设置大直径筒状安装座，用于与主轴类回转部件配合，内孔精度需满足H7级公差要求，保证与轴件配合时的同轴度，避免回转过程中出现偏磨、振动异响的问题；筒座外侧延伸出多组带安装孔的支耳结构，不同位置的支耳分别对应不同的外接部件安装需求，其中上部的两组同轴小孔用于铰接联动杆件，下部的平面安装位带沉头孔，

　　用于将整个支架固定在设备的基体安装面上，侧面的镂空结构并非单纯减重设计，而是为了避让设备内部的管线、相邻运动件的运动行程，同时在镂空区域周边设置了过渡加强筋，避免开孔位置出现应力集中，在长期交变载荷下产生裂纹。设计过程中首先需要明确各安装点位的空间位置关系，根据外接部件的运动行程反推各支耳的角度、孔位坐标，所有安装孔的位置度公差需控制在0.1mm以内，保证装配后各联动部件的运动轨迹符合设计预期，不会出现卡滞、运动死点。外形尺寸方面，该支架整体长度方向的安装边界需控制在配套设备的预留安装腔体内，大筒座的外径尺寸需匹配配套轴套的安装尺寸，各支耳的伸出长度既要满足外接部件的连接需求，又不能超出设备的外部轮廓，避免与其他外围部件产生干涉；

　　安装面的平面度要求达到0.05mm，保证支架固定后不会出现安装翘曲，导致上部的铰接孔位出现角度偏差。从受力角度分析，该支架在工作状态下需要同时承受来自回转部件的径向载荷、铰接杆件传递的周期性摆动力，因此在结构转角位置全部采用圆角过渡，避免直角位置的应力集中，加强筋的厚度设置为主体壁厚的0.8倍，既保证结构刚度，又不会在铸造过程中出现缩孔、缩松的缺陷。在实际装配场景中，该支架的安装流程首先是将筒状座与主轴衬套压装配合，再通过下部的沉头孔使用内六角螺栓固定在设备基体上，之后依次铰接上部的联动杆件，装配完成后需要手动盘动相关运动部件，确认全行程范围内无干涉、卡滞，再进行空载试运转，检测支架位置的振动值是否在允许范围内。

　　这类异形支撑构件的设计难点在于平衡结构刚度、安装空间、运动避让三者的关系，不能单纯通过增加壁厚来提升强度，否则会导致整体重量超标，同时挤占设备内部的有限空间，因此在建模阶段需要反复校核各位置的受力情况，针对应力集中的位置局部加厚，对非受力区域做镂空减重处理，同时所有的安装孔位都需要预留足够的装配操作空间，保证螺栓、铰接销的安装工具能够正常操作，不会出现装配时工具无法到达安装位的问题。对于这类需要铸造成型的零件，设计时还需要考虑拔模斜度，所有垂直于分型面的面都设置1-2度的拔模斜度，避免铸造脱模时出现零件拉伤，同时机加工的余量需要均匀控制在2-3mm，减少后续机加工的工作量，提升加工效率。
