24寸自行车轮总成三维结构设计

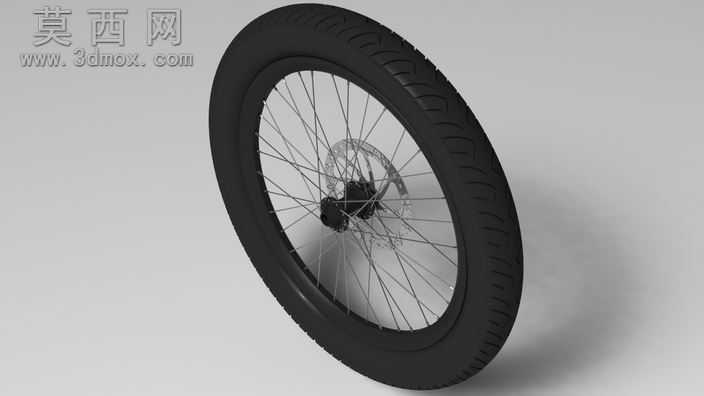

本作品为24寸规格自行车轮总成的三维建模成果，建模过程严格遵循自行车轮组的实际工程尺寸比例，完整还原了轮组各组成部件的装配关系与结构特征。建模初期先梳理轮组的层级结构，将整体拆分为外胎、轮圈、钢丝辐条、花鼓集线器、碟刹安装座几个核心模块，按照从基准到细节的顺序逐步搭建：首先以轮组中心花鼓的安装轴线为全局基准，确定203毫米花鼓的轴向尺寸与径向安装位，再根据24寸轮圈的直径参数绘制轮圈的环形截面轮廓，通过扫掠特征生成带胎唇安装槽的轮圈实体，还原轮圈上均匀分布的36个辐条安装孔位，孔位角度严格匹配36孔花鼓的编圈角度要求。外胎部分参考3英寸宽度的山地车胎纹理，通过阵列特征生成胎面连续的防滑花纹，同时还原胎侧的弧度与胎唇的卡合结构，确保外胎与轮圈的装配位置完全贴合，材质渲染阶段为外胎赋予哑光黑色橡胶材质，调整表面粗糙度参数还原橡胶轮胎的磨砂质感，为轮圈赋予亮面金属材质模拟铝合金轮圈的光泽，为辐条赋予细金属拉丝材质还原钢丝辐条的纤细质感，花鼓部分区分金属壳体与内部轴芯的材质差异，碟刹安装座做金属磨砂处理还原钢制部件的视觉特征。结构设计上严格遵循轮组的受力逻辑，36根辐条按照常规三交叉编法的角度排布，每根辐条的长度、弯头角度都与花鼓、轮圈的安装孔位精准匹配，完整呈现辐条从花鼓法兰到轮圈孔位的张紧连接状态，花鼓部分还原了中心轴孔、轴承安装位、辐条法兰、碟刹座的全部结构细节，确保各部件之间不存在干涉问题，装配逻辑完全符合实际自行车轮组的组装流程。渲染阶段采用柔和的侧方打光，通过光影效果突出轮胎的纹理层次、辐条的排列秩序感与花鼓的结构细节，背景采用简洁的浅灰色调突出轮组主体，最终呈现的模型可用于自行车结构教学、配件设计参考、产品展示等多个场景，完整还原了民用自行车轮组的典型结构特征，各部件的尺寸比例协调，结构逻辑清晰，能够直观展现自行车轮的组成与装配关系。
