钢结构柱脚金属锚固连接基座结构

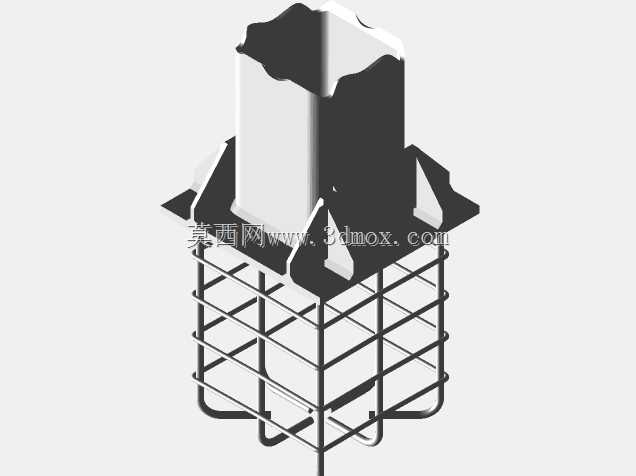

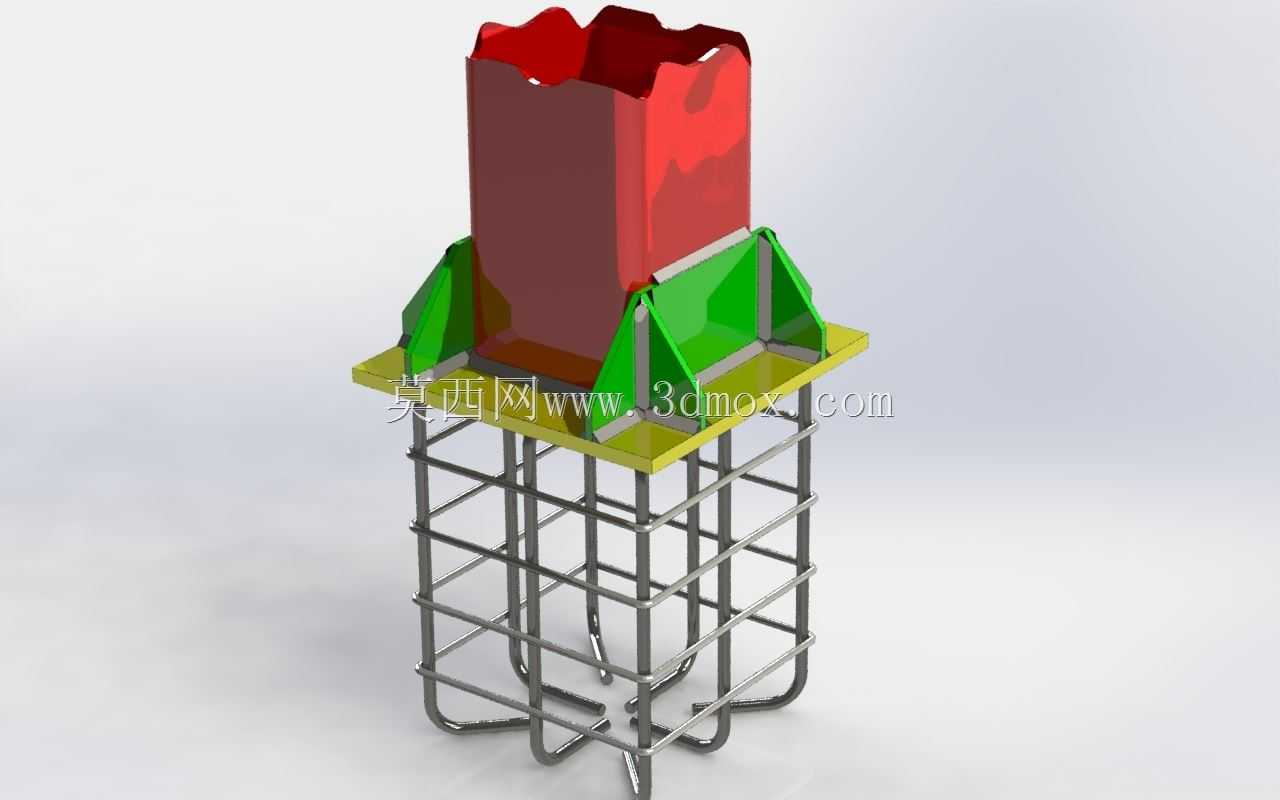

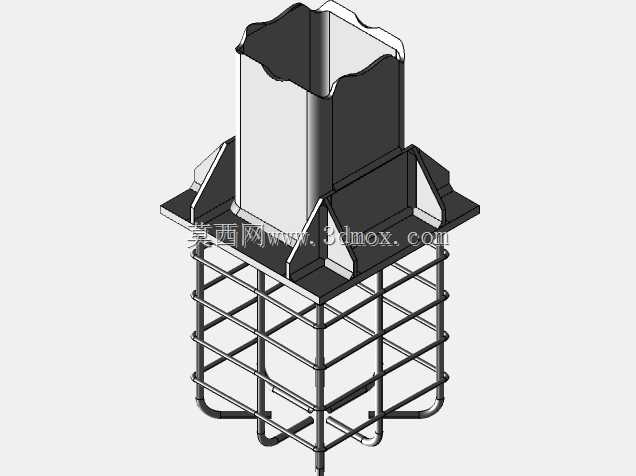

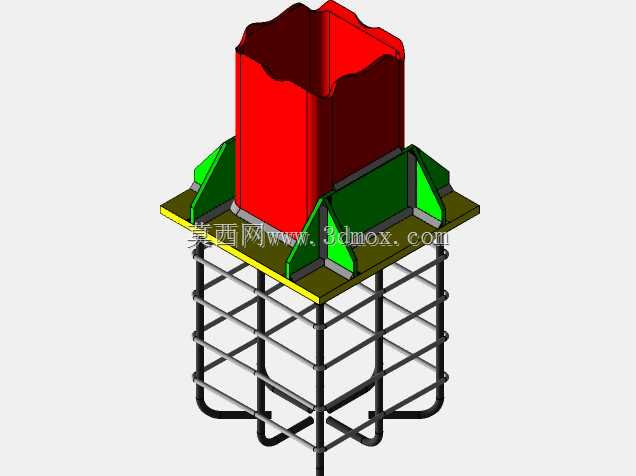

　　在工业厂房、大跨度钢结构场馆、高层钢框架建筑的竖向承重构件落地安装环节，柱脚节点是衔接上部钢柱与下部混凝土基础的核心传力部件，这款金属柱脚锚固基座正是针对这类场景设计的传力过渡构件。日常工程应用里，上部钢柱传递的竖向轴力、水平风荷载、地震作用产生的弯矩与剪力，都需要通过柱脚节点均匀扩散到下部混凝土承台或基础梁中，避免局部应力集中造成基础压溃或者柱脚失稳。从结构功能来看，该基座包含顶部的方管柱对接段、中部的承力加劲肋板、底部的锚板以及配套的锚固钢筋骨架几个核心部分。顶部方管段的内截面尺寸与常用规格的方形钢柱外廓尺寸匹配，现场安装时可直接将上部钢柱插入该段，通过角焊缝或者坡口熔透焊缝完成对接，相比传统的柱脚直接焊接在平板锚板上的形式，

　　这种套接式对接能大幅提升柱脚的抗扭性能，在有吊车荷载的工业厂房场景中，能有效承受吊车横向水平制动力产生的扭矩作用。中部的三角形加劲肋板沿方管柱四个立面均匀布置，肋板分别与方管柱外壁、底部锚板上表面焊接，肋板的设置可以将方管柱传递的集中荷载快速扩散到整个锚板平面，避免锚板在柱脚位置出现局部屈曲，同时也能提升柱脚的抗弯刚度，在柱脚承受偏心弯矩时，肋板可以协同锚板共同抵抗拉压应力，减少锚板的厚度需求，降低整体材料用量。底部的方形锚板是直接与混凝土基础顶面接触的承力部件，锚板上预留的锚筋穿孔位置与下部钢筋骨架的竖向钢筋一一对应，安装时将竖向锚筋穿过穿孔后通过塞焊与锚板固定，下部的钢筋骨架采用HRB400级钢筋弯折成型，

　　竖向钢筋下端设置90度弯钩，水平方向通过封闭箍筋将所有竖向钢筋连接成整体骨架，这种骨架形式可以将锚板承受的拉力有效传递到混凝土基础内部足够深度的位置，避免柱脚受拉时出现锚筋拔出破坏，同时骨架的水平箍筋可以约束核心区混凝土的横向变形，提升基础局部承压强度。设计过程中需要重点把控几个安装边界尺寸：首先是锚板的平面尺寸需要比上部钢柱截面每边外扩不小于150mm，保证加劲肋板有足够的焊接操作空间，同时让锚板下的混凝土压应力分布更均匀；其次是下部锚固钢筋骨架的总高度需要满足混凝土结构设计规范中受拉钢筋的锚固长度要求，根据基础混凝土强度等级、钢筋强度等级的不同，锚固长度通常取35倍到40倍钢筋直径，确保钢筋不会从混凝土中拔出；

　　另外加劲肋板的高度需要根据柱脚的最大抗弯承载力计算确定，肋板的厚度不小于柱壁厚度的0.7倍，避免肋板先于柱壁发生失稳。现场安装流程上，需要先在基础混凝土浇筑前将锚固钢筋骨架按照定位尺寸固定在承台钢筋网片上，保证骨架顶面的标高偏差控制在±5mm以内，水平位置偏差不大于3mm，待基础混凝土浇筑完成并达到设计强度后，再将底部锚板与露出基础顶面的竖向锚筋焊接固定，之后吊装上部钢柱插入顶部套接段，调整钢柱的垂直度与标高后完成对接焊接，最后在锚板下方的缝隙中灌注无收缩细石混凝土或者灌浆料，保证锚板与基础顶面紧密接触，避免出现脱空导致的应力集中。相比外露式柱脚的传统做法，这种带加劲肋与套接段的柱脚基座安装定位更便捷，现场焊接工作量更小，传力路径更清晰，在承受大吨位竖向荷载与往复水平荷载的场景中，节点的延性与疲劳性能更优，能够有效降低柱脚节点的后期维护成本，适合在各类多高层钢结构建筑、重型工业厂房、大跨度空间结构的柱脚连接中推广使用。在建模过程中，需要重点还原各部件之间的焊缝连接位置、锚筋与锚板的穿孔塞焊构造、钢筋骨架的弯折弧度与箍筋间距，确保模型能够直接用于施工交底或者有限元受力分析，建模时各部件的材质分别对应Q235B钢材（锚板、加劲肋、套接段）与HRB400钢筋（锚固骨架），方便后续导入分析软件时直接赋予对应的材料属性参数。
