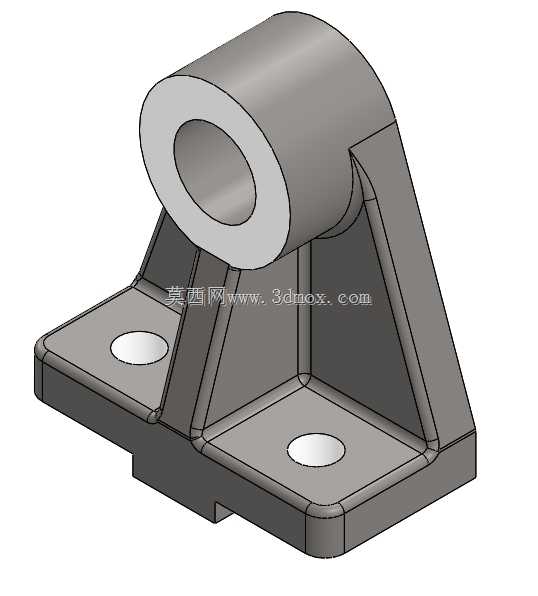

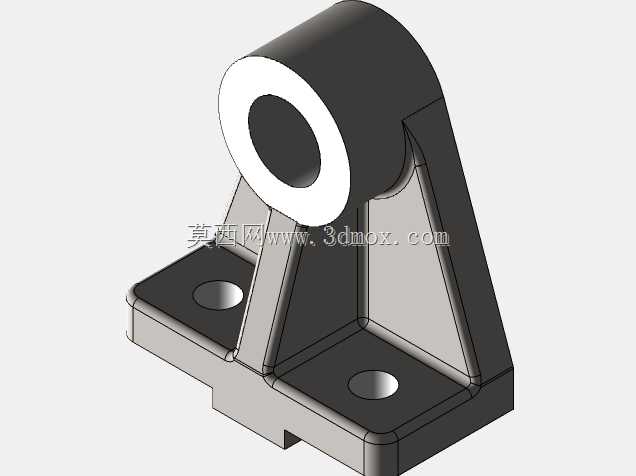

带安装底座的轴支撑轴承座结构

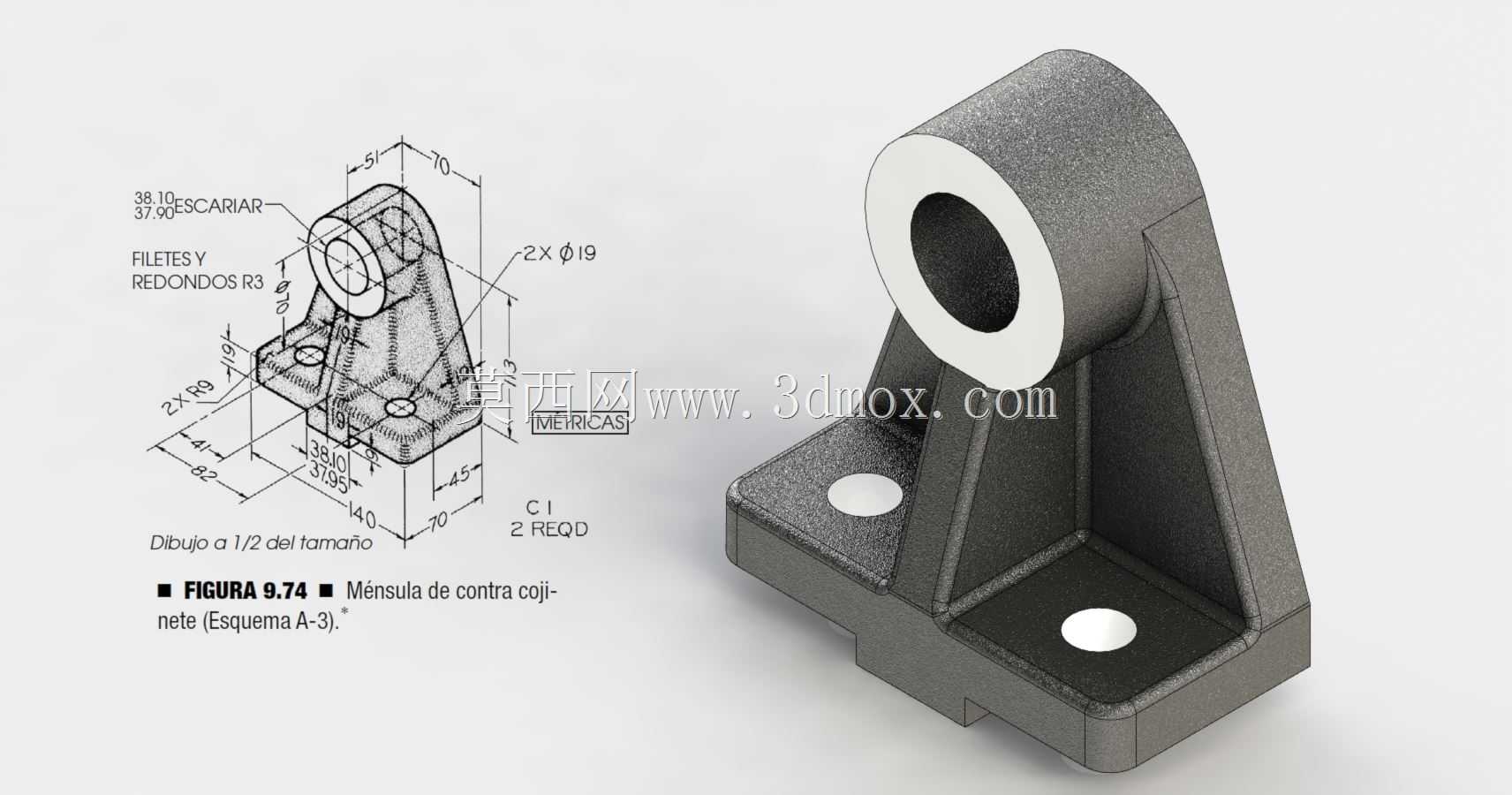

　　这类带三角加强筋的立式轴支撑座，在轻工输送线、小型工装夹具台、非标自动化单机的从动轴端定位场景里应用极广，日常做设备改造时经常会碰到需要替换或新做这类支撑件的情况，核心作用是给回转的光轴提供稳定的径向支撑，限制轴系的径向窜动，同时通过底部的安装面把轴工作时产生的径向载荷平稳传递到设备的安装机架上。从结构设计逻辑来看，上部的圆筒部分是核心的轴承安装位，内孔需要和标准滚动轴承的外圈做过渡配合，孔壁的粗糙度、圆柱度公差直接影响轴承装配后的回转精度，图纸上标注的孔口倒角，是为了压装轴承时起到导向作用，避免刮伤轴承外圈的配合面，也能去除机加工产生的锐边毛刺，防止装配时割伤操作人员。圆筒下方连接的L型安装底座，

　　两个带沉孔的安装位是用来穿装固定螺栓的，沉孔设计可以让螺栓头完全埋入底座平面内，保证底座和设备安装面完全贴合，不会出现螺栓头顶住安装面导致支撑座倾斜的问题，两个安装孔的中心距公差需要严格控制，否则现场安装时会出现孔位对不齐、强行锁螺栓导致支撑座变形的问题，直接影响上部轴孔的同轴度。连接圆筒和底座的三角加强筋是整个结构的强度核心，很多新手做设计时容易忽略加强筋的尺寸，要么做太薄导致支撑座受径向载荷时筋位开裂，要么做太厚导致零件成型时出现缩孔缺陷，这个结构的筋位厚度从根部到顶部做了均匀的过渡，既保证了支撑刚度，又避免了壁厚突变带来的加工应力集中。图纸上标注的所有未注圆角R3，是机加工件的常规工艺要求，外棱角倒圆角不仅能去除毛刺，

　　还能降低零件搬运、装配过程中的磕碰损伤概率，也能减少应力集中点，提升零件的抗疲劳强度。从安装边界来看，底座的总宽度、总长度尺寸决定了这个支撑座需要的最小安装平面面积，上部圆筒的中心高是轴系安装的核心尺寸，直接决定了配套轴的中心高度，选型替换时这个尺寸必须和原零件完全一致，否则会出现轴系不同心、传动卡滞的问题。两个安装孔的孔径对应适配的螺栓规格，现场安装时需要在机架对应位置加工匹配的螺纹孔或者穿螺栓的光孔，安装面的平面度需要达到相应的公差要求，避免支撑座锁附后出现变形，导致上部轴承孔憋劲，缩短轴承的使用寿命。这类支撑座在实际使用时，通常会成对安装在轴的两端，两个支撑座的轴孔同轴度需要在装配时做打表校正，

　　否则轴回转时会产生额外的径向载荷，轻则导致轴承发热异响，重则出现轴弯曲断裂的故障。日常做这类零件的建模时，需要先确定上部轴孔的直径、中心高这两个核心参数，再根据载荷大小确定底座的尺寸、加强筋的厚度，最后补充安装孔、倒角、圆角这些工艺细节，建模过程中要注意拔模斜度、壁厚均匀性这些工艺要求，如果是铸件还要考虑加工余量的预留，如果是型材加工件则要尽量减少加工面的面积，降低加工成本。
