三角法兰带衬套轴支座结构设计

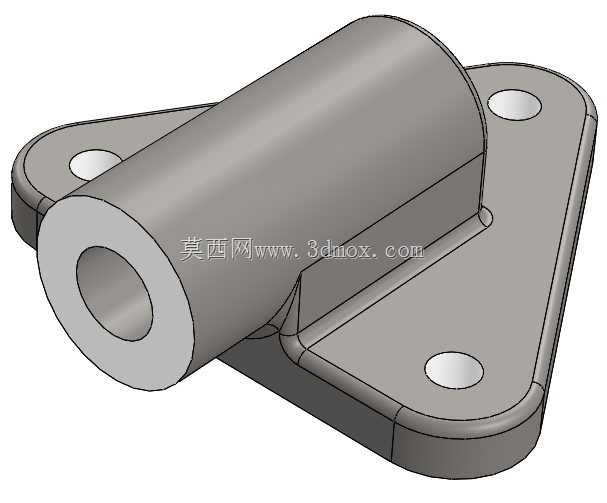

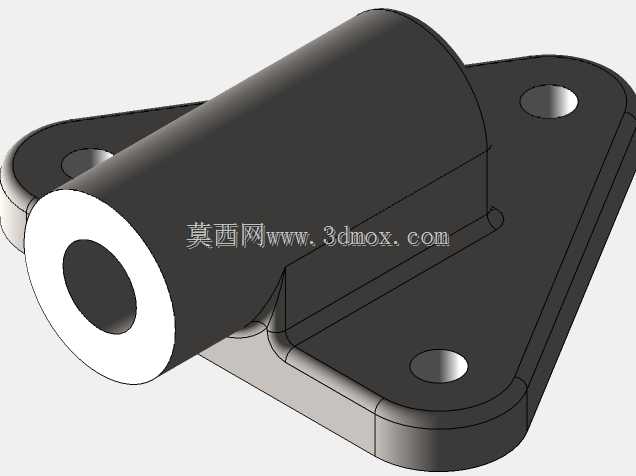

　　这类带衬套的三角法兰轴支座，在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分广泛，核心作用是为旋转轴类零件提供径向支撑，同时通过法兰面完成与安装基体的刚性固定，避免轴系运行过程中出现径向窜动、偏摆问题。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工的工艺路线，三角布置的安装耳板是整个零件的受力基础，三个安装孔呈120°均匀分布，相比两孔安装结构，能在同等安装空间下提供更均匀的压紧力，抗倾覆力矩表现更优，即便承受侧向冲击载荷，也不容易出现安装螺栓松动、支座偏斜的问题。中间的筒状支撑段是核心功能区，内部镶嵌的衬套直接与旋转轴配合，衬套内径与轴采用间隙配合，预留合适的润滑储油间隙，支撑段的轴向长度经过匹配计算，

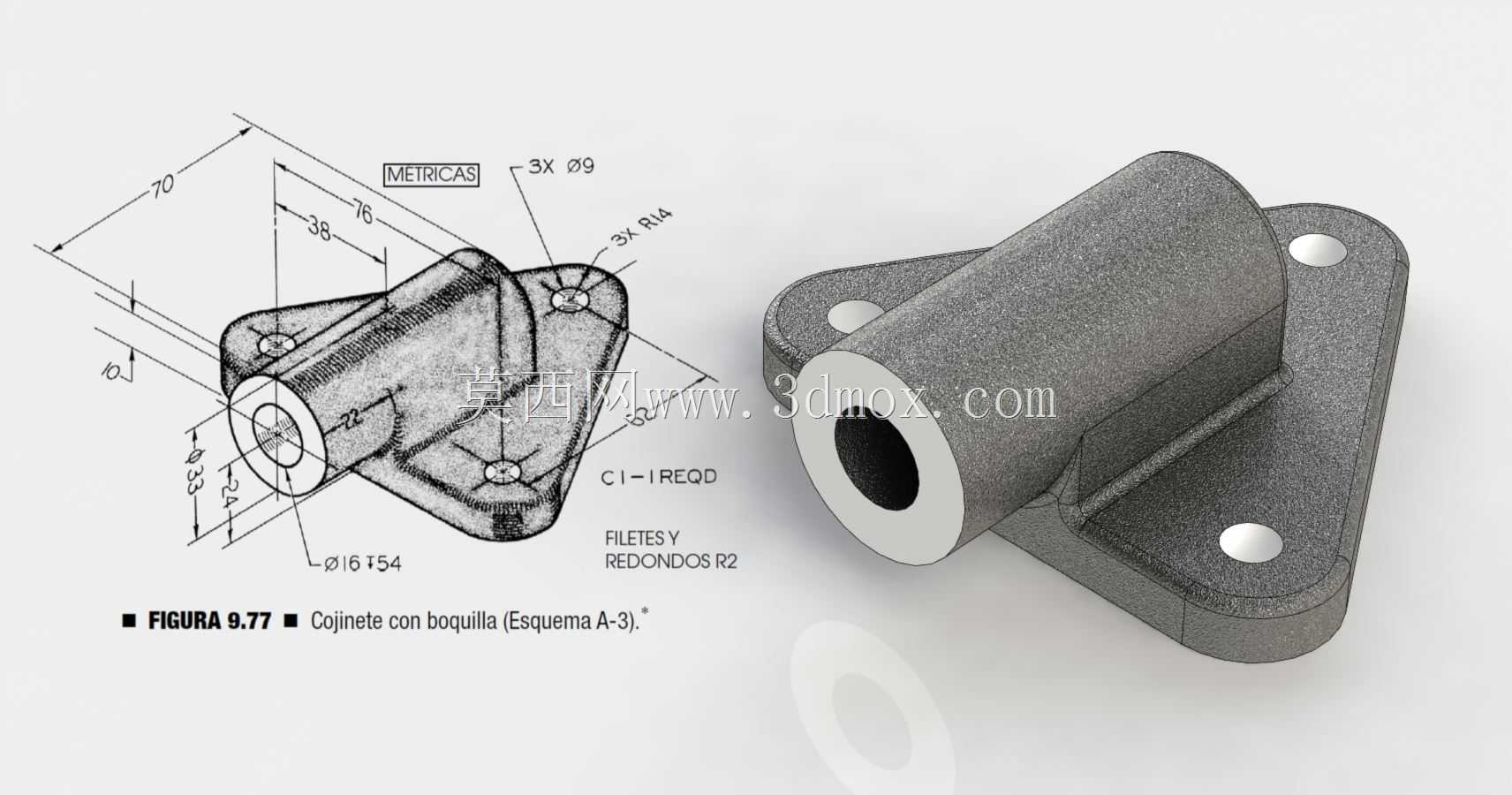

　　长径比控制在合理区间，能有效降低轴转动时的接触比压，减少衬套的偏磨损耗，延长支座的整体使用寿命。从安装边界尺寸来看，三个安装孔的中心距、安装面到筒体内孔轴线的高度尺寸都经过严格校核，安装耳板上的沉孔设计可以让内六角螺栓安装后头部完全埋入板内，不会突出安装面造成干涉，耳板边缘的R4圆角过渡，既可以消除铸造应力集中，也能避免安装时锐边划伤操作人员。筒身与三角安装板的连接位置设置了三角形加强筋，筋板厚度均匀，顺着载荷传递方向布置，能将轴承受的径向载荷直接分散到三个安装点位，避免筒身与安装板连接位置出现应力断裂，图纸上标注的未注圆角R2，是针对所有锐边的工艺要求，既方便铸造脱模，也能减少后续机加工的去毛刺工作量。实际选型应用时，

　　需要重点核对安装面的平面度要求，三个安装孔的位置度公差，以及筒体内孔与安装面的垂直度公差，这些形位公差直接决定了轴安装后的转动顺畅度，如果垂直度超差，会导致轴转动时卡滞，衬套磨损速度急剧上升。这类支座通常适配直径15左右的光轴，在小型气动摆台、连杆机构铰接点、输送带张紧轮支撑位都能见到同结构的零件，相比方形法兰支座，三角结构的重量更轻，在安装空间受限的点位更易布置，同时三个固定点的结构在受振动载荷时，应力分布更均匀，不容易出现共振断裂问题。建模过程中需要注意铸造拔模斜度的设置，所有非加工面都要预留合适的拔模角度，方便模具脱模，加工面要预留足够的机加工余量，衬套安装孔的公差要按照过渡配合设计，保证衬套压入后不会出现松脱转动的问题。另外，图纸上标注的表面粗糙度要求，安装面、内孔配合面的粗糙度要达到机加工要求，非加工面保持铸造平整即可，不需要额外加工，平衡零件的加工成本与使用性能。
