机床用弧形定位工装基座结构设计

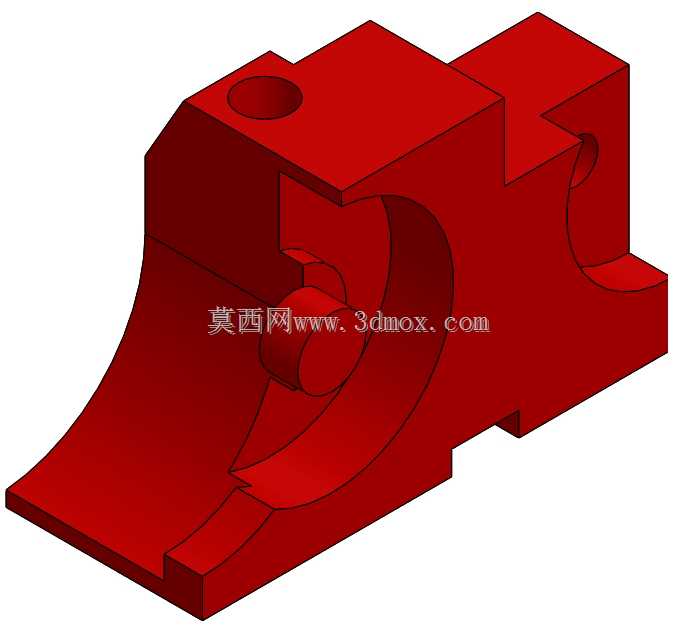

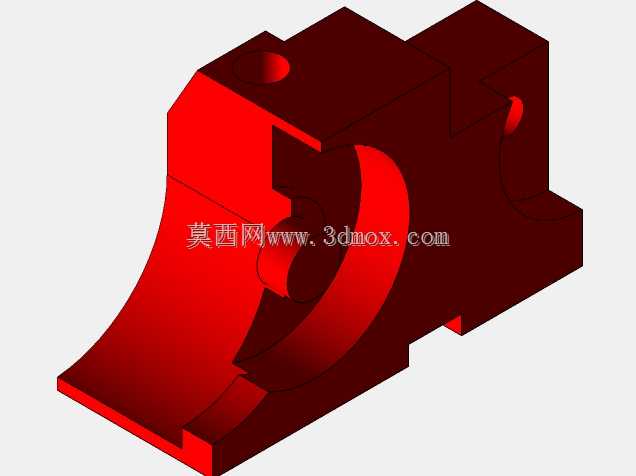

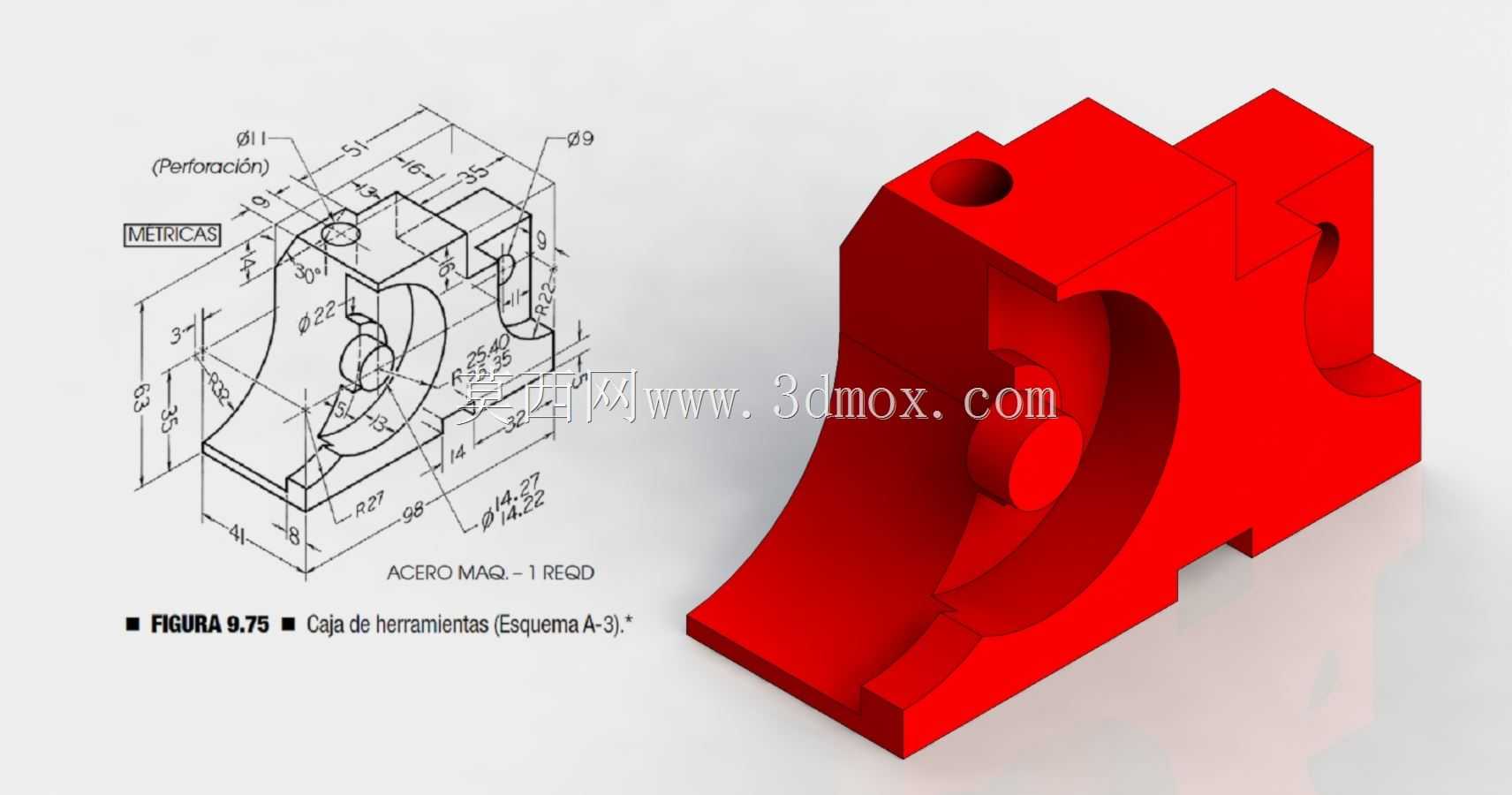

　　该零件属于机床工装配套的定位支撑基座，主要应用在小型台式钻床、立式铣床的工位夹具配套场景中，承担工件定位、切削受力承载、工位导向的核心作用，是小型工装夹具组里的核心承载构件。从结构设计逻辑来看，整体采用L型结合弧形内凹的主体构型，底部平直安装面预留了两个沉头安装孔位，可直接通过内六角螺栓固定在机床工作台的T型槽基准面上，安装边界的底面平面度设计公差控制在0.02mm以内，保证安装后与工作台面的贴合度，避免切削受力时出现基座翘曲、定位偏移的问题。主体侧立面的垂直安装基准面同样做了平面度公差约束，与底面的垂直度公差设定为0.015mm/100mm，可作为待加工工件的侧向定位基准，适配小型轴类、块类零件的侧顶定位需求。

　　内凹的弧形曲面结构是该零件的核心功能特征，曲面半径经过匹配计算，可直接贴合直径14-22mm范围的圆柱类工件外圆，在钻孔、铣边工序中限制工件的径向位移，相比传统平口钳的点接触定位，弧形面的线接触形式能大幅降低工件装夹时的压痕风险，同时提升装夹稳定性，尤其适合薄壁套筒类零件的轻切削加工场景。零件上部的凸台结构预留了定位销孔，可配套快换压块组件，实现不同规格工件的快速装夹切换，凸台侧面的减重槽设计在保证结构刚性的前提下，降低了零件整体自重，减少工作台的负载占用，同时槽体结构可作为排屑通道，将切削过程中产生的铁屑直接导离定位面，避免铁屑堆积在定位基准面上造成装夹误差。从受力设计角度，零件主体壁厚做了梯度优化，

　　弧形承载区域的壁厚比非安装区域厚3mm，可承受最大1200N的径向切削力，满足普通钻铣工序的切削负载要求，不会出现受力变形的问题。零件的边角位置全部做了R2-R3的倒角处理，一方面避免安装操作时的锐边划伤，另一方面消除热处理过程中的应力集中风险，提升零件的整体使用寿命。在实际产线应用中，该基座可单独作为定位支撑使用，也可多个组合拼装成柔性工装台的定位单元，适配多品种小批量的机加工生产场景，相比专用定制夹具，该通用型基座的适配范围更广，工装投入成本更低，换型调整时间可缩短60%以上。安装时需注意先清理工作台面的铁屑与油污，再通过螺栓预紧后打表校正侧基准面的直线度，确认误差在允许范围内再完全锁紧固定螺栓，日常使用中需定期清理弧形定位面的切屑残留，避免磕碰划伤基准面，当定位面出现磨损超差时，可通过平面磨床重新修磨基准面后继续使用，维护成本较低。
