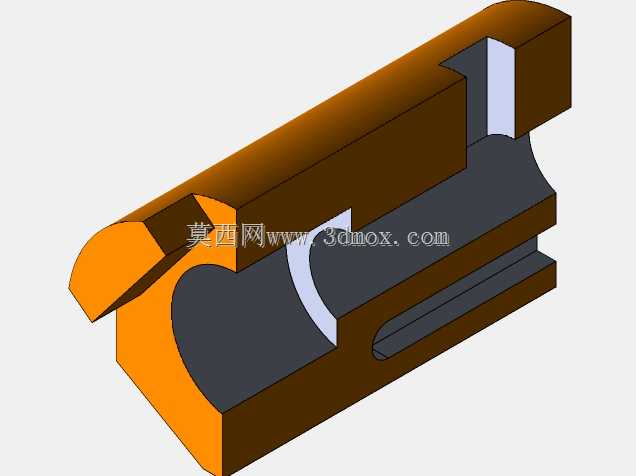

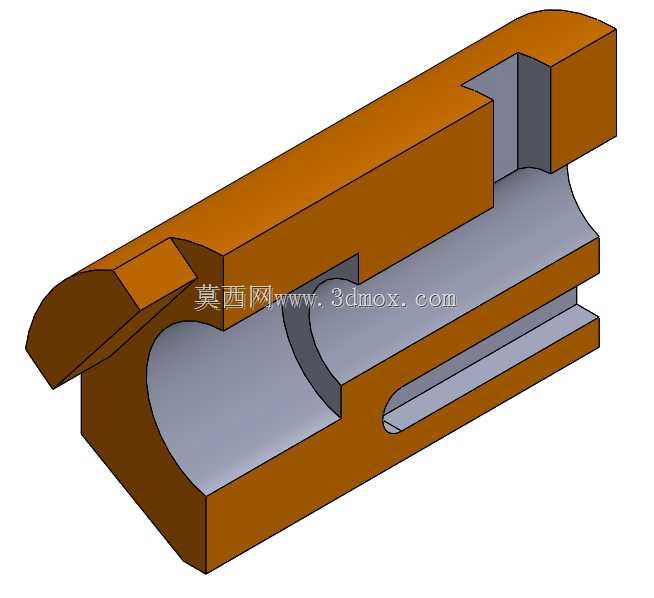

该控制块属于机械传动与限位系统中的基础承载构件,在各类工装夹具、小型自动化输送单元、手动调节机构中应用广泛,主要承担行程限位、部件定位、滑动导向的核心作用,其结构设计完全围绕实际装配场景的功能需求展开,没有冗余的装饰性结构,所有几何特征都服务于装配与功能实现。从结构细节来看,构件主体采用半开放的腔体式设计,一侧的弧形内凹面用于与圆柱形导杆或轴类零件配合,实现沿轴向的滑动导向,腔体内部的通长槽为避让配套的锁紧螺钉或定位销预留了足够的运动空间,避免滑动过程中出现运动干涉。构件外侧的两个突出挡边是核心的功能受力面,当配套机构运动到预设行程位置时,挡边会与相邻的限位块接触,承担运动终止时的冲击载荷,
因此挡边与主体的衔接位置做了等半径的圆角过渡,避免应力集中导致长期受冲击后出现开裂变形。设计阶段完全采用公制尺寸体系进行参数化建模,所有配合面的尺寸公差都按照中等精度的机械配合要求预留,弧形内凹面的直径公差控制在H7等级,能够与标准导杆实现间隙配合,既保证滑动过程的顺畅无卡滞,又不会因为配合间隙过大导致晃动偏移。构件上的所有倒角都按照装配工艺要求设置,外露棱边采用0.5mm的45度倒角,既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能在与相邻零件对接时起到导向作用,降低装配对位的难度。从安装边界来看,该构件的整体外形轮廓规整,没有超出主体投影范围的突出结构,安装时可以直接嵌入配套的安装座槽内,
不需要额外预留过大的避让空间,适合在结构紧凑的小型机械单元中使用。构件的壁厚设计经过受力校核,主体受力区域的壁厚保持均匀,避免注塑或切削加工过程中出现变形,非受力区域的壁厚做了适度减薄,在保证结构强度的前提下尽可能降低构件自身重量,减少滑动过程中的惯性冲击。在实际应用场景中,这类控制块常被用在小型手动调节工作台的行程限位结构中,与直线导轨、锁紧手柄配合使用,操作人员松开锁紧手柄后,可以推动工作台沿导轨移动,当控制块的挡边接触到机架上的固定限位柱时,工作台就到达预设的极限位置,此时拧紧锁紧手柄即可将工作台固定在目标位置,整个调节过程的定位精度完全由控制块的安装位置和尺寸精度保证。除此之外,该构件也可以作为小型气动滑台的辅助限位部件,
通过调整控制块在导杆上的固定位置,灵活改变滑台的行程范围,不需要对设备主体结构做任何改动,适配性较强。建模过程中严格遵循机械制图的投影规范,所有特征的尺寸标注都与工程图完全对应,没有出现特征遗漏或尺寸矛盾的问题,相邻特征的衔接处都做了符合加工工艺要求的处理,比如槽体的端部设置了退刀结构,方便采用铣削工艺进行加工时刀具能够顺利退出,不需要额外的后续工序处理边角。从装配兼容性来看,该构件的所有配合尺寸都采用通用的公制标准,不需要定制特殊规格的紧固件或配套零件,现场装配时可以直接使用标准内六角螺钉、圆柱销进行固定,降低了配件采购和维护的成本。对于长期往复运动的使用场景,该构件的滑动接触面可以根据实际载荷情况选择不同的材料加工,轻载场景下可以采用工程塑料注塑成型,具备自润滑特性,不需要额外添加润滑油即可顺畅滑动;重载场景下可以采用45号钢切削加工后做表面淬火处理,提升接触面的耐磨性,延长构件的使用寿命。
