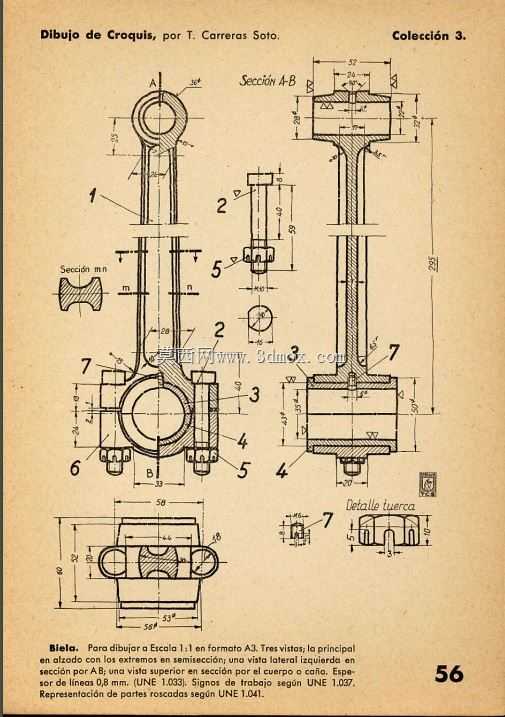

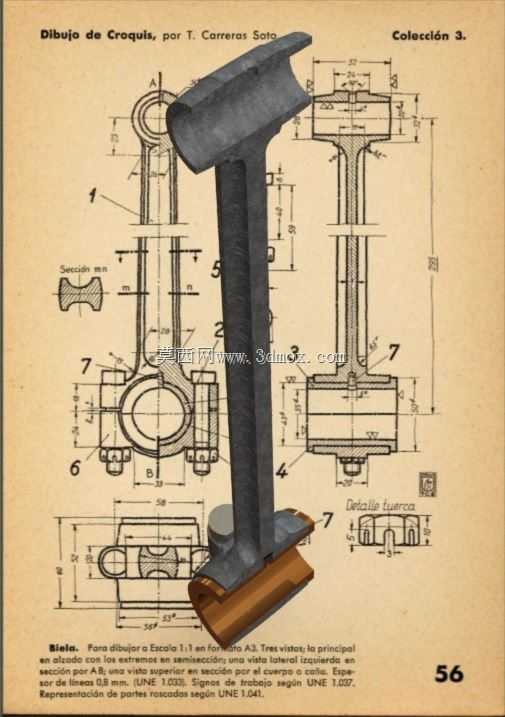

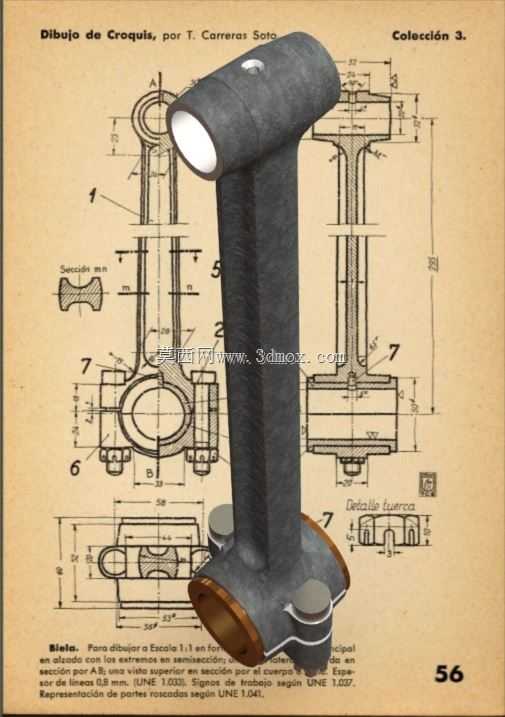

T型接头式连杆结构三维数模

　　该零件属于动力传递系统中的核心铰接构件，常见于往复式动力设备、小型内燃机、特种压缩机以及定制化传动机构中，承担活塞与曲柄之间的力流转换作用，将活塞端的直线往复运动转化为曲柄端的旋转运动，同时传递燃烧做功或压缩过程中的交变载荷。从结构形态来看，该连杆采用非对称的T型接头设计，区别于常规内燃机连杆的小头孔+大头孔的对称布局，上端采用横向贯通的圆柱铰接孔，用于连接作动端的十字头或者活塞销组件，孔内壁做了高光洁度处理，适配滑动轴承或者滚针轴承的压装需求，孔端预留有卡簧槽位，可限制铰接销轴的轴向窜动，避免工作过程中销轴脱出引发机构卡滞。杆身部分采用变截面的工字型结构，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料余量，

　　降低往复运动过程中的惯性力，适配高转速工况下的动平衡要求，杆身与上下接头的过渡区域采用大圆角平滑过渡，避免应力集中引发的疲劳断裂，这一设计细节在交变载荷长期作用的构件中尤为关键，过往很多连杆失效案例都源于过渡圆角过小导致的应力集中源萌生裂纹。下端采用分叉式的双铰接耳结构，两个同轴的铰接孔分别配置有耐磨衬套压装位，衬套采用过盈配合压入后可做铰削精加工，保证与曲柄销的配合间隙处于合理区间，既不会因为间隙过大产生冲击异响，也不会因为间隙过小导致润滑不足引发烧瓦故障。下端耳座的侧面设计有定位凸台，用于安装连杆盖或者轴向定位挡圈，保证连杆在曲柄轴上的轴向位置精度，避免运转过程中出现轴向窜动摩擦曲轴箱内壁。从安装边界来看，

　　上端横向铰接孔的轴线与下端双铰接孔的轴线呈空间垂直布局，这一特殊的空间角度设计适配特定布局的动力传输需求，常见于V型布局的小型动力单元或者需要改变力传递方向的特种传动机构中，安装时需要严格保证两个铰接孔的轴线垂直度公差，否则会在运转过程中产生附加弯矩，加速铰接轴承的磨损，甚至引发杆身弯曲变形。设计过程中首先根据传递的最大爆发压力计算杆身的最小截面尺寸，结合往复运动的惯性力约束优化杆身的截面形状，在满足强度刚度要求的前提下控制零件整体重量，随后根据铰接端的载荷特性确定铰接孔的直径、衬套的厚度以及配合公差，针对交变载荷作用的薄弱区域做有限元应力校核，调整过渡圆角的半径以及局部加强筋的布局，将最大应力控制在材料疲劳极限的安全区间内。

　　零件的润滑通道设计在杆身内部，采用斜油孔将上端铰接孔与下端铰接孔连通，运转过程中曲柄销处的压力润滑油可通过油道输送到上端铰接点，保证两个铰接位置都能得到充分的润滑，降低摩擦副的磨损速率，油孔的出入口位置都做了倒角处理，避免润滑油流动过程中产生节流损失，同时防止油孔边缘的毛刺脱落进入润滑系统引发油路堵塞。该结构相比常规连杆的优势在于可直接实现垂直方向的力流转向，无需额外增加中间传动构件，简化了整体传动机构的布局，减少了传动链中的铰接点数量，降低了机构的整体故障率，同时T型的上端接头可适配更宽的铰接跨距，提升作动端的运动稳定性，减少活塞侧摆带来的敲缸风险。在实际选型应用中，需要根据设备的额定转速、最大爆发压力、润滑方式来匹配对应的材料以及热处理工艺，常规工况下可采用45号钢模锻成型后做调质处理，高转速高载荷工况下则需要采用40Cr合金钢锻造后做表面淬火处理，铰接孔内的衬套可根据润滑条件选择铜基合金衬套或者钢背复合衬套，保证摩擦副的匹配合理性。建模过程中严格遵循机械设计的公差配合要求，所有配合面的尺寸公差、形位公差都在数模中做了对应标注，可直接导出工程图用于生产加工，同时数模的装配基准与实际加工基准保持一致，减少后续生产过程中的基准转换误差，提升零件的加工合格率。
