黄铜滑动轴承座结构三维设计

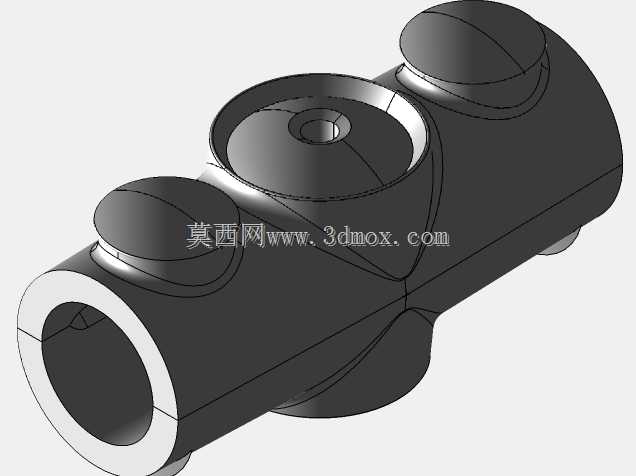

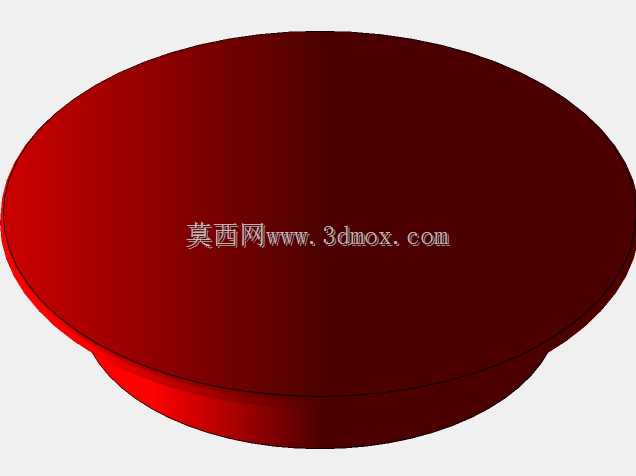

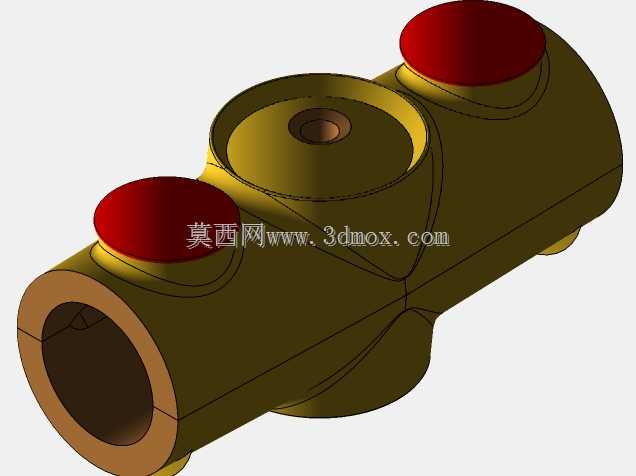

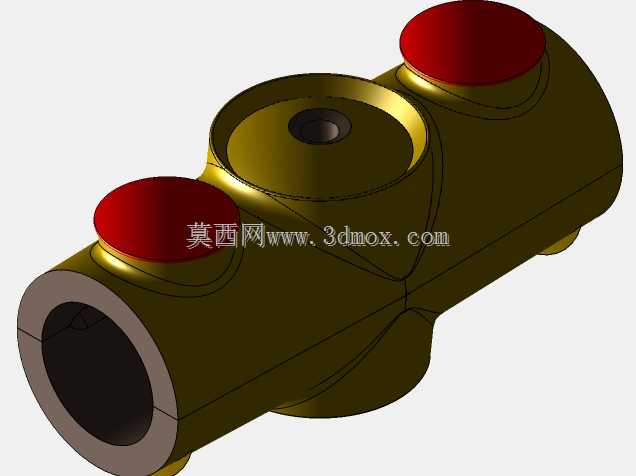

　　这类铜质滑动轴承部件，常应用在中低速重载的传动轴系场景中，比如老式轻工机械的主轴支撑、小型输送设备的辊轴端支撑、传统机床的进给轴辅助支撑位置，相比滚动轴承，它的抗冲击载荷能力更强，在存在一定粉尘、润滑条件不算极致的工况下，能保持更稳定的运行状态，不会因为滚动体的点蚀突然出现失效，磨损过程是渐进式的，方便运维人员提前预判更换周期。从结构设计逻辑来看，整体采用一体化黄铜本体加工，主体为贯通式轴孔结构，轴孔内壁是直接与转轴配合的工作面，设计时预留了均匀的配合间隙，保证润滑油膜能在轴颈与内壁之间稳定形成，避免干摩擦出现。本体上方设置两个凸起的注油结构，对应内部的油道，能直接将润滑脂引导至轴孔的核心摩擦区域，不需要额外加装复杂的注油管路，

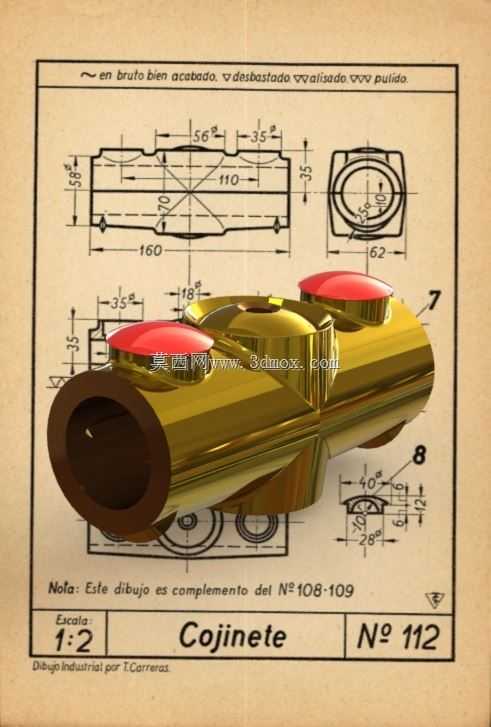

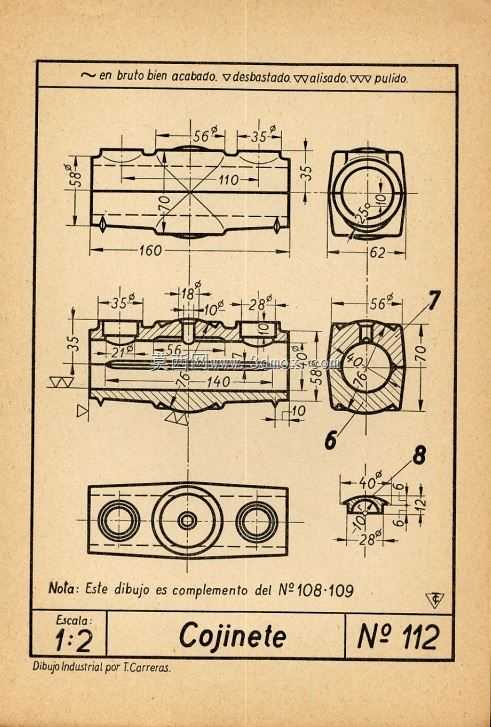

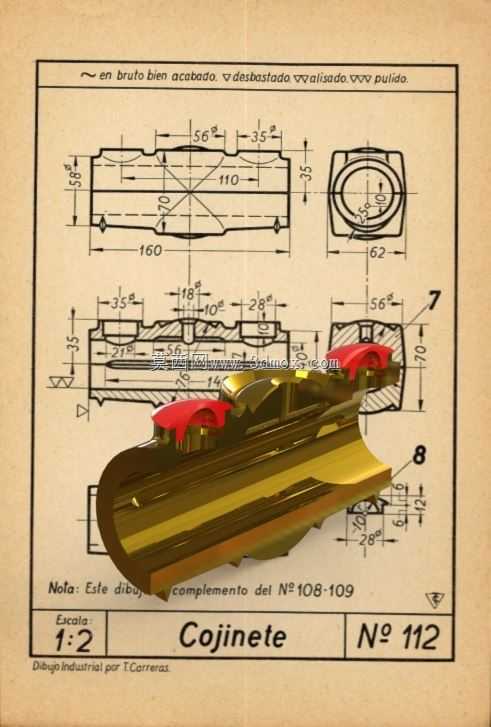

　　在紧凑安装空间里也能方便完成日常注油维护。外形尺寸上，主体轴向总长度控制在160mm，轴孔中心到安装基准面的高度为35mm，本体最大宽度62mm，上方两个注油结构的中心距为110mm，两端的安装定位面做了55度、35度的倒角处理，既可以减少安装时的磕碰损伤，也能在装配时起到导向作用，避免锐角划伤安装人员或者相邻部件。安装边界方面，这类轴承不需要额外的复杂固定结构，本体底部的平面可以直接贴合设备的安装基座，通过侧面的定位台阶完成轴向限位，不需要额外加工复杂的安装槽，对基座的加工精度要求相对友好，只要安装面平面度满足常规机械加工要求即可，适配大部分通用设备的安装公差要求。设计时特意将本体的棱角位置做了不同角度的倒角，除了安装导向的作用，

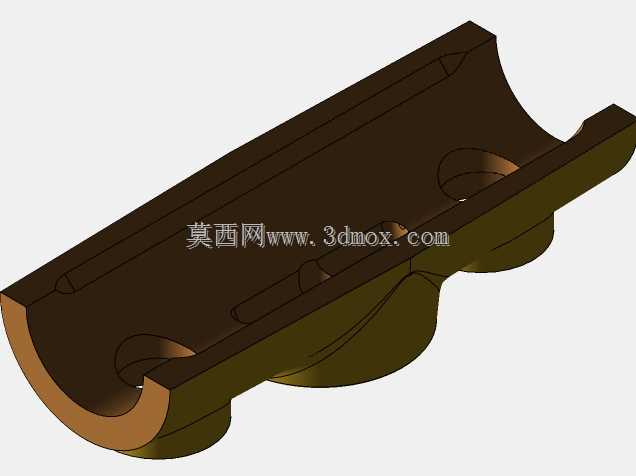

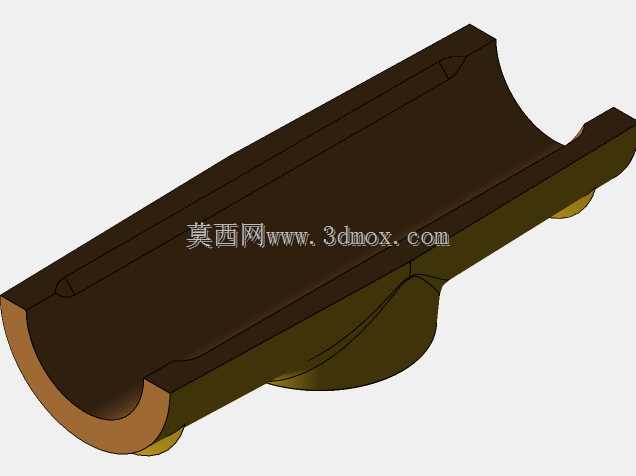

　　也能消除黄铜件加工后的应力集中点，避免在长期承受交变载荷的时候出现边角开裂的问题。从摩擦面的设计来看，轴孔内壁的粗糙度要求控制在合理区间，既不会因为过于粗糙导致摩擦阻力过大，也不会因为过于光滑导致润滑油膜无法附着，配合上方的注油通道，能在转轴转动时形成稳定的动压润滑层，大幅降低摩擦损耗。这类铜轴承的材质本身具备良好的嵌藏性，即使润滑介质里混入少量微小的金属碎屑，也能被铜质基体暂时嵌藏，不会像硬度过高的轴承钢部件那样，把碎屑碾压在摩擦面上拉伤轴颈，这也是它在工况相对复杂的通用设备里被广泛使用的核心原因。在实际选型替换时，只需要核对轴孔直径、安装面高度、轴向总长度这几个核心尺寸，就能直接替换同规格的老旧磨损件，

　　不需要对原有设备的安装结构做改动，运维替换的成本很低。结构上没有多余的冗余设计，所有的外形结构都是围绕功能需求展开：贯通轴孔满足转轴穿过支撑的需求，上方凸起结构容纳油道与注油嘴安装位，侧面的平面结构满足安装定位的需求，各个倒角结构兼顾加工工艺性与装配便利性，没有为了外观增加不必要的曲面结构，非常适合常规的金属切削加工，不管是数控车削还是后续的铣削工序，都能一次装夹完成大部分加工面的处理，加工工序短，量产时的成本控制优势明显。在轴系装配时，这类轴承的配合公差一般选择基孔制的间隙配合，保证转轴在受热膨胀时有足够的伸缩空间，不会因为热胀冷缩出现抱轴的问题，同时两侧的端面可以根据需求加装密封毡圈，阻挡外部的粉尘进入摩擦面，延长润滑脂的更换周期。
