木制板条板生产手动拼接作业装置

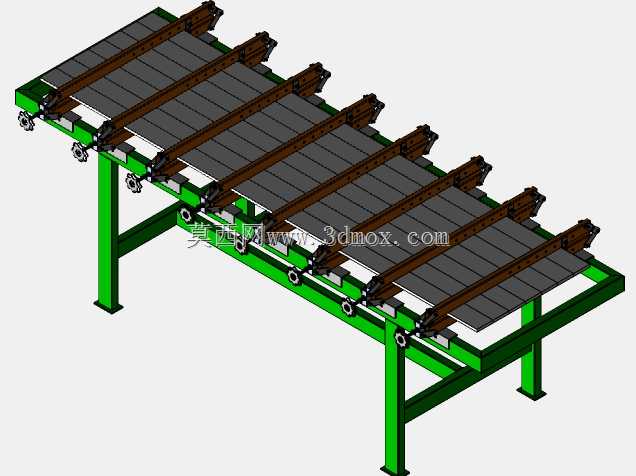

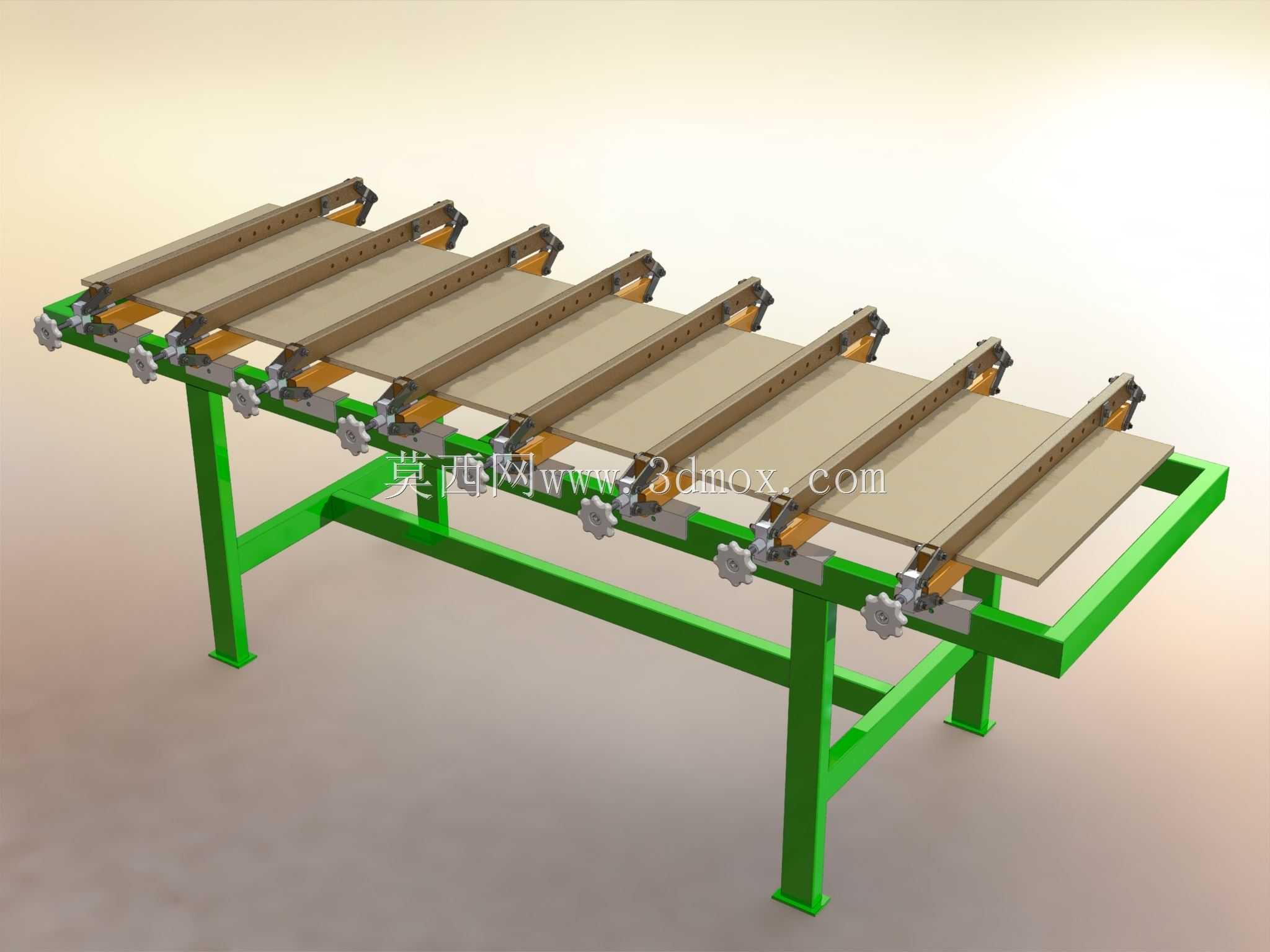

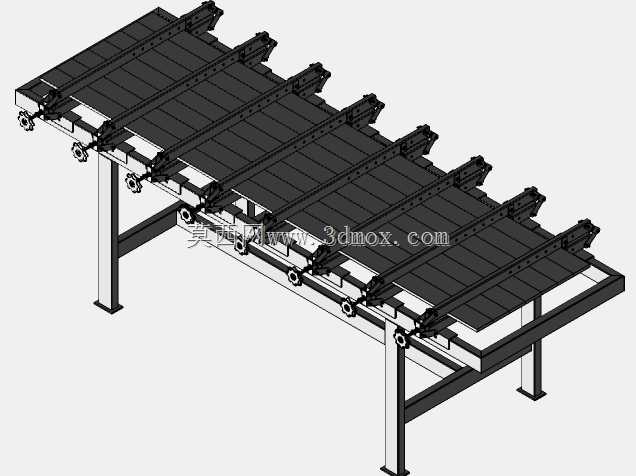

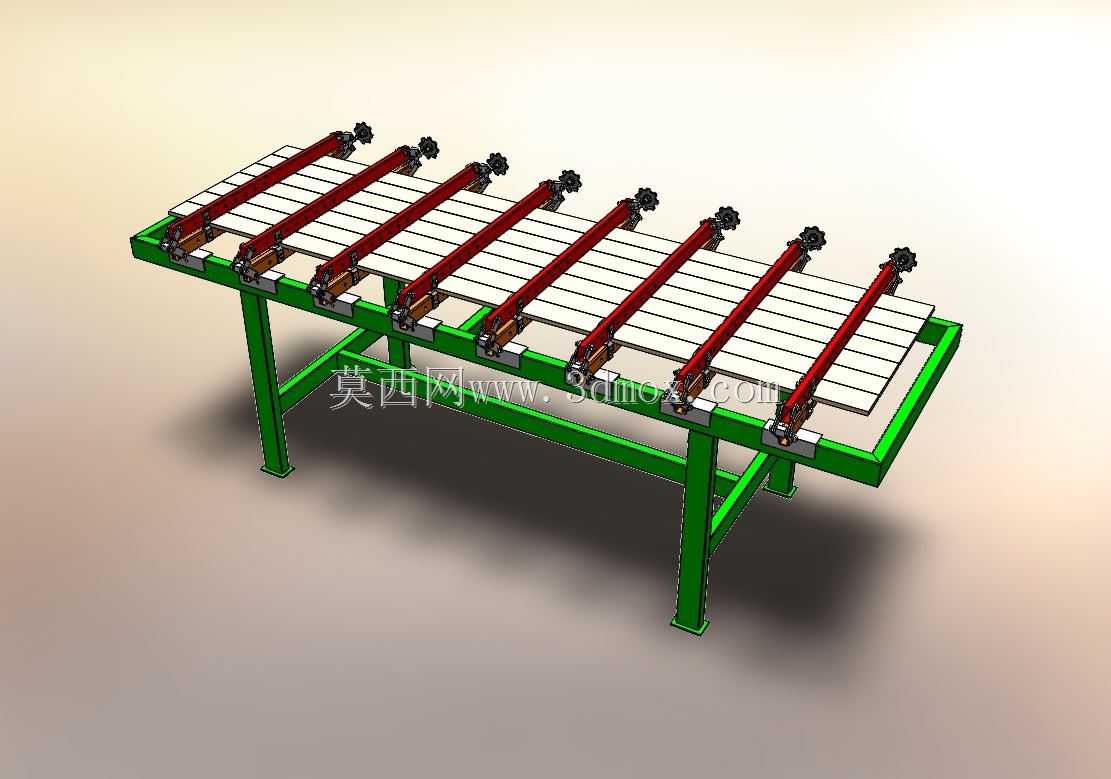

　　在实木拼板、细木工板芯条加工的中小型木工生产场景里，这类手动作业装置主要用于完成定长板条的侧边对齐、排布预压工序，替代传统纯人工逐根对齐的低效作业模式，适配没有自动化拼板线的小型家具厂、木作工坊的小批量板条板生产需求，尤其适合多规格小批量的定制化木板材加工场景，不需要外接气源、电源，纯手动操作即可完成作业，对车间场地的配套设施要求极低。从结构设计逻辑来看，装置主体采用方管焊接的落地式机架作为承载基础，绿色涂装的机架支腿做了斜向加强筋设计，跨距适配常规1.2米到2.4米长度的板条排布需求，机架底部预留了地脚安装孔，可以直接固定在水泥地面或者木质工作台面上，安装时只需要保证机架上平面的水平度误差控制在每米1毫米以内，

　　就能保证板条排布的平面度要求，不会出现板条高低错位的问题。机架上方沿长度方向均匀布置了多组定位夹紧单元，每组单元都包含带防滑橡胶垫的侧向压块、手动调节的星形旋钮以及滑动导向座，导向座通过T型槽结构固定在机架横梁上，可以根据待加工板条的宽度、数量灵活调整各组夹紧单元的间距，不需要额外打孔或者改装，调整时只需要松开导向座的锁紧手柄，滑动到对应位置后锁紧即可，单组调整耗时不超过30秒，适配不同宽度规格的板条板生产。压块的工作行程设计为40毫米，足够覆盖常规10毫米到30毫米厚度的实木条侧边夹紧需求，压块与板条接触的端面做了网纹滚花加橡胶垫的复合结构，既可以增大摩擦力防止板条在夹紧过程中滑移，又不会在木质板条表面留下压痕，影响后续的砂光、

　　贴面工序。装置的操作侧预留了400毫米的操作空间，操作人员站在单侧就可以完成所有旋钮的锁紧、松开操作，不需要绕设备走动，单批次板条的排布夹紧作业只需要3到5分钟就能完成，相比传统人工在平台上逐根对齐、用卡子固定的作业方式，效率提升至少60%，而且板条的侧边对齐精度可以控制在0.5毫米以内，大幅减少后续拼板后侧边修边的加工余量，降低木材损耗。从安装边界来看，设备整体长度根据适配板条长度分为2米、2.5米两种常规规格，宽度为800毫米，高度为750毫米，符合人体工程学操作高度，操作人员站立作业时不需要弯腰或者抬臂，长时间作业的疲劳度更低。机架的横梁上平面加工有定位基准面，所有夹紧单元的导向面都以该基准面为安装基准，

　　装配时的形位公差控制在0.2毫米以内，保证多组压块的工作面处于同一平面，不会出现板条夹紧后翘曲的问题。在实际使用过程中，操作人员只需要将裁切好定长、定宽的木条逐根摆放到夹紧单元之间，靠紧机架一侧的固定定位边，然后依次转动星形旋钮带动压块进给，将所有板条侧向压紧，让板条之间的拼接面紧密贴合，没有明显缝隙，之后就可以直接在该装置上完成涂胶、打钉或者后续的拼板加压前置准备，不需要二次搬运排布好的板条，避免搬运过程中板条错位。考虑到木工车间的木屑粉尘较多的工况，所有滑动配合面都设计了防尘结构，导向轴表面做了硬铬镀层处理，耐磨且不容易粘黏木屑，日常维护只需要定期清理导向面上的木屑，涂抹少量润滑脂即可，没有复杂的液压、气动元件，故障率极低，即使是没有设备维护经验的木工操作人员也能完成日常保养。另外，装置的两端设计了可伸缩的定位挡块，可以根据板条的长度调整挡块位置，保证板条的两端齐平，不需要后续再对板条板的端头进行裁切，进一步减少加工工序。整体结构没有复杂的传动部件，所有受力部件都经过强度校核，在最大夹紧力状态下机架的变形量不超过0.1毫米，完全满足实木条拼接的刚度要求，不会因为夹紧力过大导致机架变形影响加工精度。
