三通式滑动轴承座结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-12 ID:378083
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案
  • 三通式滑动轴承座结构设计方案

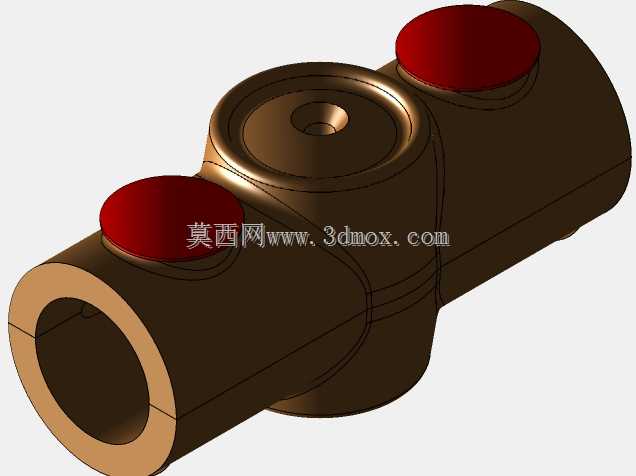

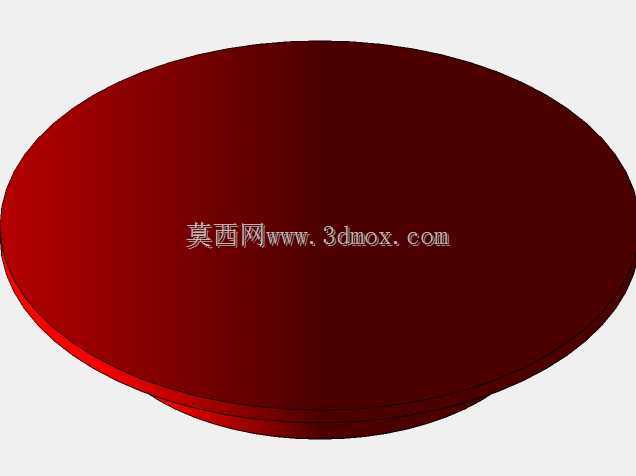

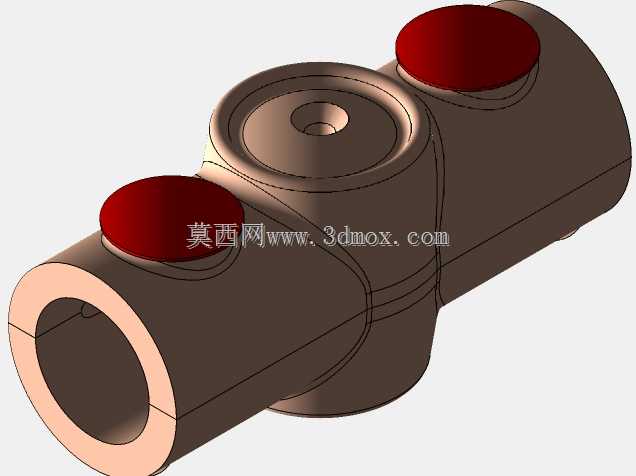

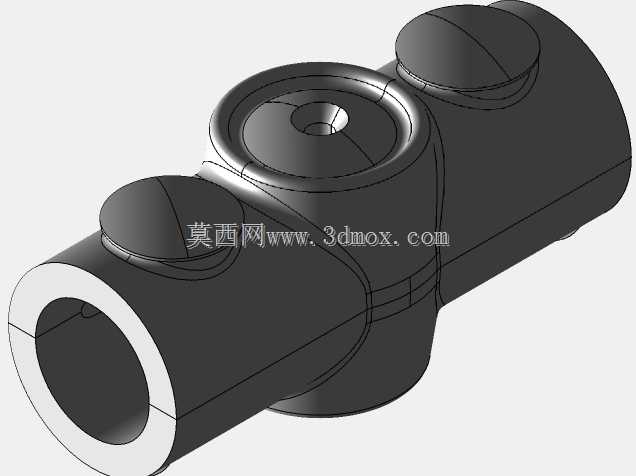

  这款三通结构的滑动轴承部件,主要应用在多轴交汇的传动节点位置,常见于小型轻工设备的动力传递路径、老式机床的进给机构分支、以及专用非标设备的轴系支撑点位,区别于常规的单孔直通轴承座,它能在同一支撑点位完成三个方向轴段的回转支撑,省去了额外布置多个独立轴承座的安装空间,在紧凑布局的设备结构里能大幅压缩支撑结构的占用体积。从结构功能来看,主体采用锡青铜材质的一体化铸造成型,三个轴孔呈空间正交排布,其中水平方向为贯通式长孔,垂直方向为单侧开孔的支撑孔,孔内壁预留了均匀的油槽间隙,装配时可以在孔内填充润滑脂或者嵌入固体润滑衬套,保证三个方向的轴段回转时都能得到均匀的润滑支撑,避免干摩擦导致的轴颈磨损。顶部的两个红色封盖为油腔密封端盖,

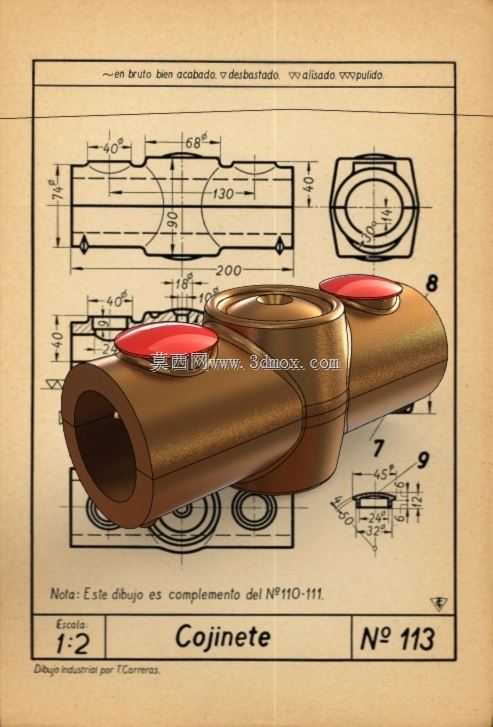

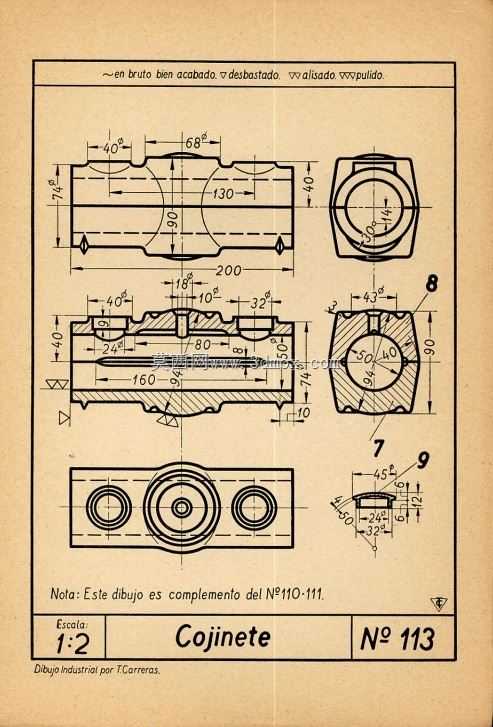

  采用过盈配合压入轴承座本体的注油孔位置,既可以防止润滑介质外泄,也能阻挡外界的粉尘、切削碎屑进入轴承配合间隙,在多粉尘的加工车间场景下能有效延长轴承的维护周期。设计过程中优先考虑了安装基准的统一性,整个部件的底部为平整的安装贴合面,加工时一次装夹即可完成底面铣平、三个轴孔的镗削加工,有效控制了三个轴孔的位置度公差,避免分体装配带来的累积误差,保证各轴之间的同轴度、垂直度满足传动要求。从尺寸边界来看,水平贯通轴孔的总长度为200mm,中间交汇腔体的最大外径为130mm,垂直支撑孔的中心距水平孔端面的距离为90mm,各轴孔的端口位置都设计了15度的导入倒角,方便装配时轴段的顺利插入,不会刮伤轴颈表面和轴承内孔的配合面。

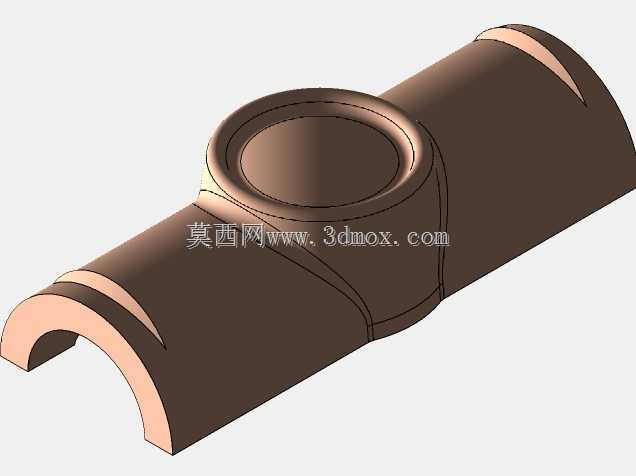

  安装时仅需要通过底部的两个安装孔完成与设备机架的螺栓固定,不需要额外的定位挡边,因为三个轴孔的受力会通过本体结构均匀传递到安装底面,不会出现偏载倾覆的问题。在实际使用场景中,这类轴承座常用来传递中低转速、中等载荷的回转运动,比如小型包装设备的分瓶机构传动轴、木工机械的送料辊轴系交汇点,相比采用多个独立带座轴承拼接的方案,一体化的三通结构刚性更好,在承受交变载荷时不会出现连接位置的松动问题,长期运行的稳定性更高。设计时还考虑了磨损后的维修便利性,轴承内孔没有采用一体式的硬面设计,预留了镶嵌轴瓦的余量,当长期运行出现内孔磨损超差时,不需要整体更换轴承座,仅需要定制对应尺寸的铜质轴瓦压入孔内即可完成修复,大幅降低设备的后期维护成本。

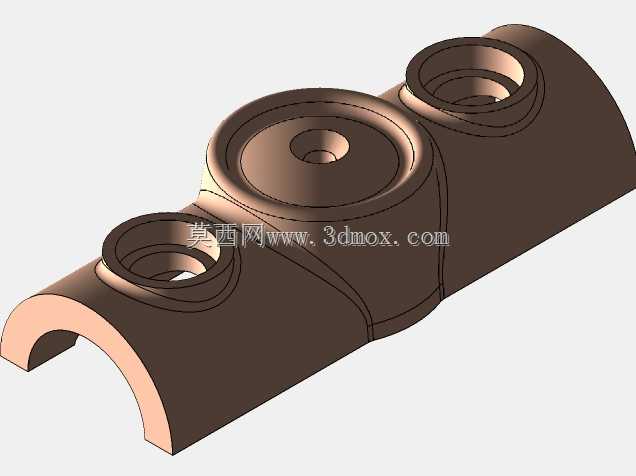

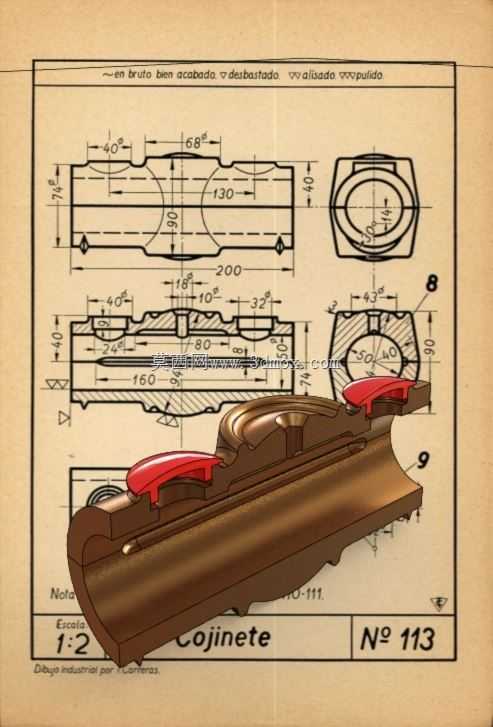

  油槽的设计采用了环形加轴向导槽的组合形式,当轴回转时,润滑脂会随着轴的转动沿着轴向导槽均匀分布到整个配合面,不会出现局部缺油的干磨区域,即使在低速摆动的工况下,也能保证配合面之间形成稳定的油膜。部件的外轮廓没有多余的凸起结构,所有转角位置都做了圆角过渡,既避免了应力集中导致的本体开裂问题,也方便装配时的搬运和安装,不会出现尖锐边角划伤操作人员的情况。在三维建模过程中,所有配合尺寸都严格按照公差配合标准选取,轴孔的配合公差采用H7级精度,安装孔的位置公差控制在0.02mm以内,保证加工完成后的零件可以直接互换装配,不需要二次修配。
