标致405汽车双风扇集成安装托架结构设计

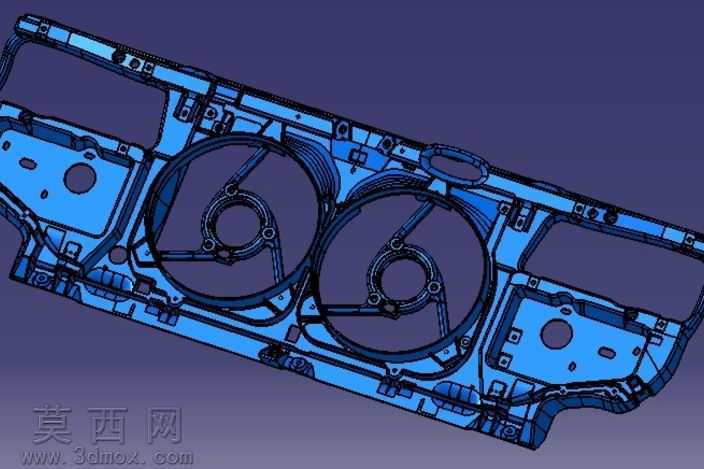

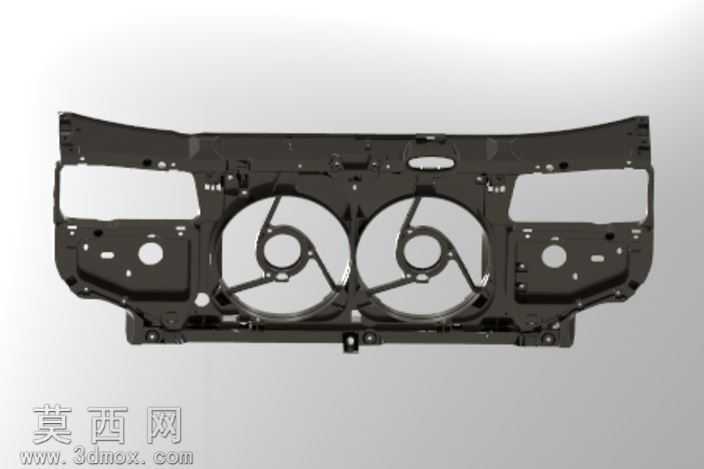

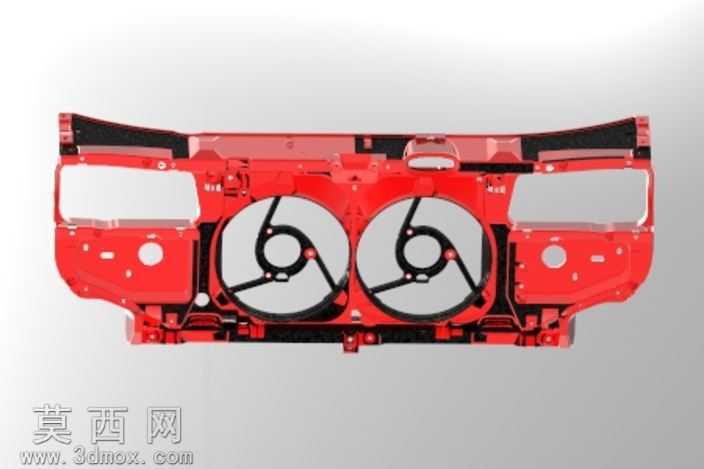

本模型为汽车前端冷却模块配套的双风扇集成安装托架，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循汽车前端模块的装配匹配逻辑，先以基准平面定位托架整体安装轮廓，依次绘制主承载面板的外轮廓草图，通过拉伸命令生成基础基体结构，再针对双风扇的安装位做精准的环形切除与安装凸台特征，确保两个风扇安装孔位的同轴度、中心距完全匹配标致405车型的冷却系统布局要求。模型完整还原了托架上的所有细节结构：包括左右两侧的大灯安装避让空腔、上部的锁扣安装定位孔、下部的车身连接固定支脚、面板上分布的线束卡扣固定座、加强筋排布结构，以及各个安装点位的螺栓过孔与定位凸点，所有圆角、拔模斜度均按照汽车注塑件的生产工艺要求设置，避免出现结构尖角与壁厚不均的问题。材质设定上，主体托架采用汽车常用的玻纤增强PP材质，渲染时赋予哑光黑的塑料质感，表面添加细微的磨砂纹理效果，金属安装衬套部分赋予镀锌钢材的金属光泽，双风扇的护风圈部分采用半哑光的工程塑料材质，通过光影渲染清晰呈现托架的结构层次与各部件的装配关系。设计思路围绕集成化、轻量化展开，将传统分散的风扇支架、大灯安装座、前端加强板整合为一体式托架结构，在保证整体结构强度的前提下，通过合理布置网格状加强筋减少不必要的实体壁厚，既降低了部件整体重量，又提升了前端模块的装配精度，减少整车装配时的零部件数量与装配工序，同时双风扇的对称式布局能够保证散热气流均匀覆盖水箱表面，提升车辆冷却系统的工作效率，模型所有特征均为可编辑参数，可根据不同车型的前端布局需求快速调整安装位尺寸与整体轮廓。
