内摆线齿轮线性传动机构三维建模作品

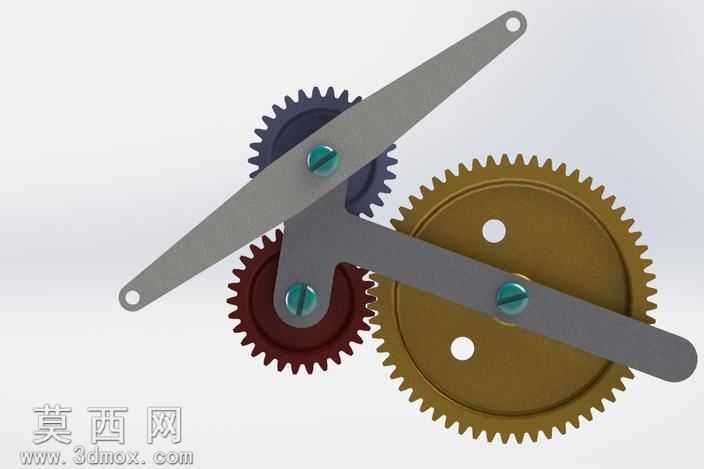

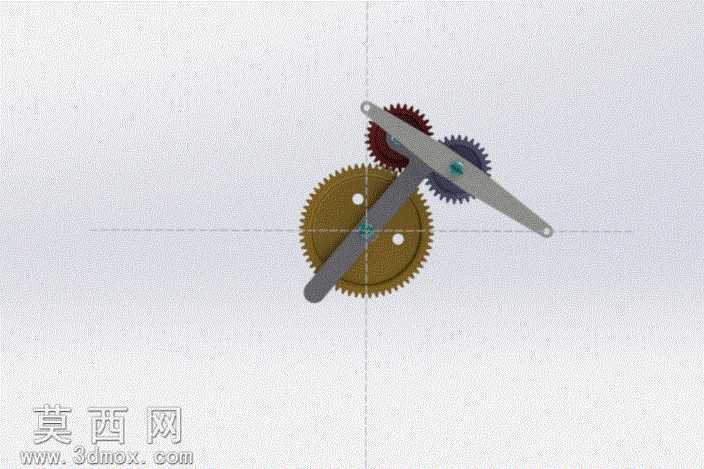

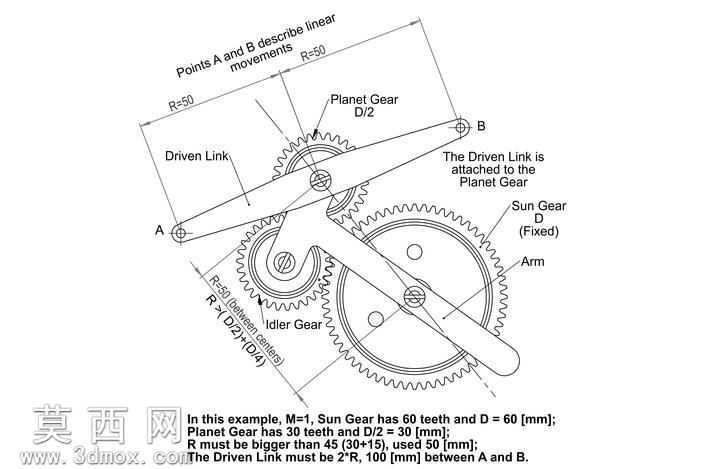

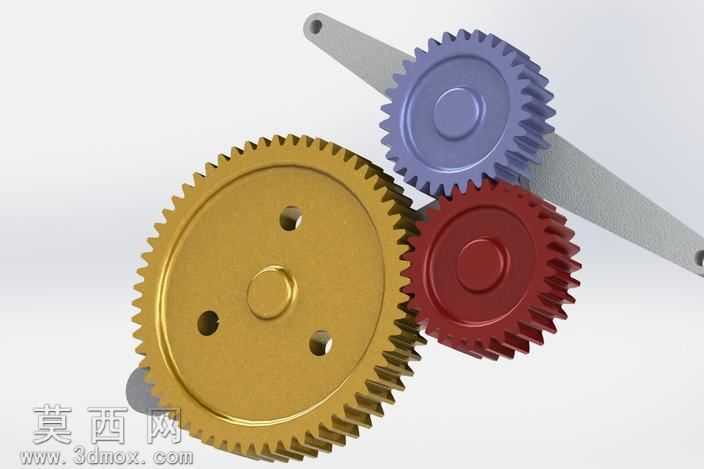

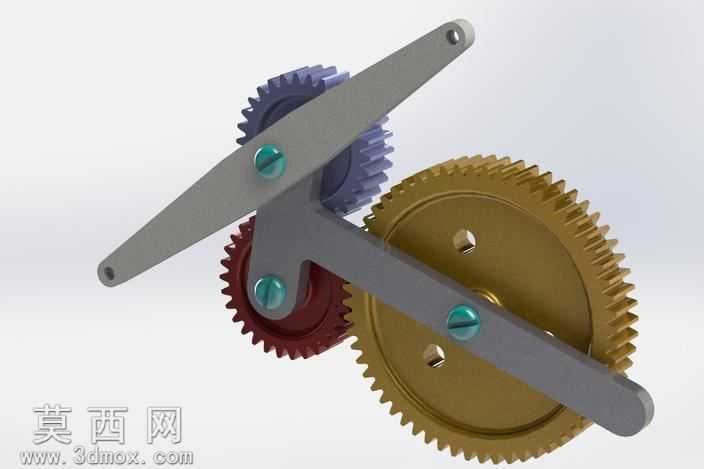

本作品为内摆线机制实现线性运动转换的机械传动机构三维建模成果，建模阶段采用SolidWorks平台完成全参数化零件绘制与装配约束搭建，首先对机构核心的大直径内啮合基础齿轮、两组不同齿数的行星传动齿轮进行参数化建模，严格按照渐开线齿廓生成逻辑绘制轮齿特征，保证齿形参数符合啮合传动的几何要求，齿面、齿根圆角等细节特征完整还原，避免传动干涉问题。后续对连接行星齿轮的摆臂构件进行建模，摆臂上的铰接孔位置严格匹配内摆线运动的轨迹参数，保证铰接轴装配后可沿预设轨迹运动，最终实现旋转运动到线性往复运动的转换。材质配置阶段，针对不同零件的功能属性分配对应材质：齿轮类零件赋予调质钢材质，调整金属粗糙度、反光度参数还原金属零件的哑光金属质感，摆臂构件赋予合金结构钢材质，铰接轴类零件赋予表面淬硬钢的亮面金属质感，渲染阶段采用工作室均匀光照环境，添加柔和的环境遮蔽效果，清晰呈现轮齿啮合状态、摆臂铰接结构的细节，同时通过装配体运动仿真验证机构运动逻辑，确认行星齿轮沿基础齿轮滚动时，摆臂端点可输出稳定的线性往复运动，整体装配约束完全符合机械传动的实际配合关系，无冗余约束与干涉问题，完整复现了内摆线机构将旋转输入转化为线性输出的运动原理，可用于机械原理教学演示、传动方案验证等场景。
