哈雷戴维森电机装配检修工作台夹具

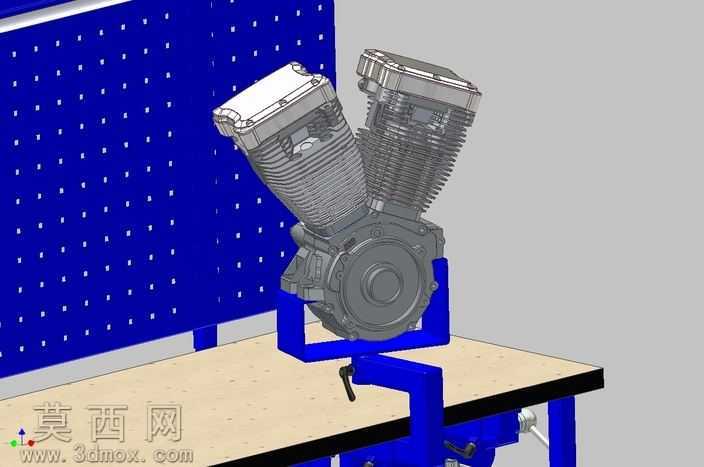

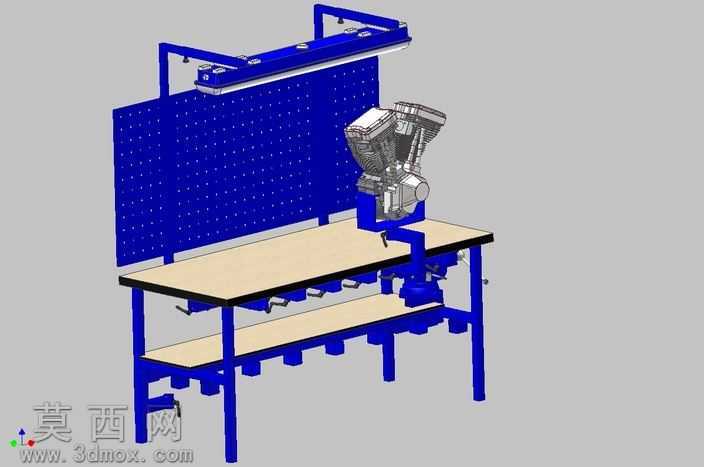

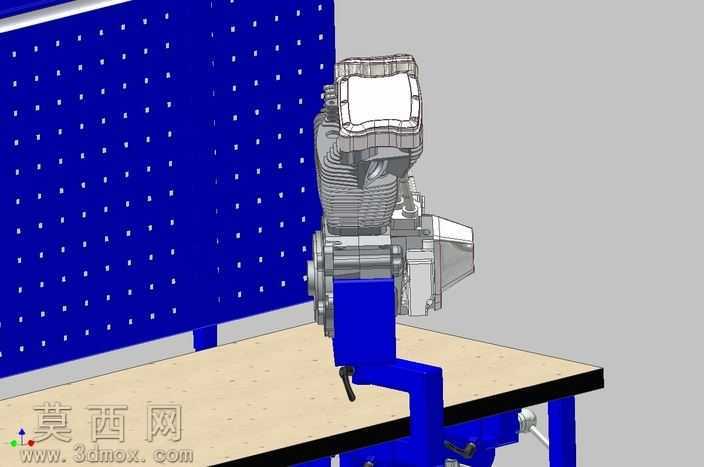

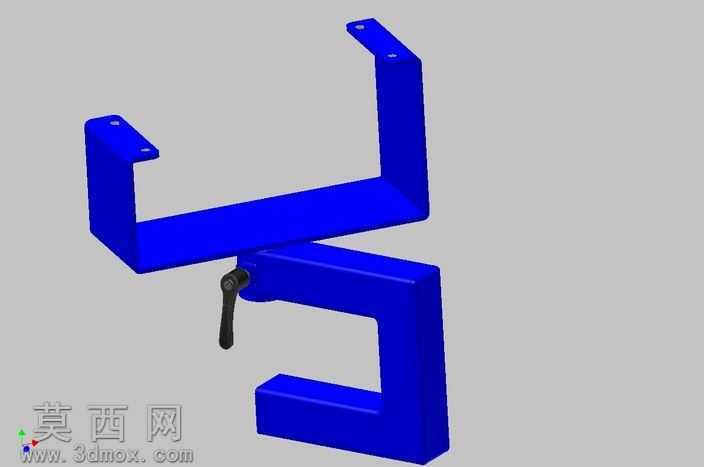

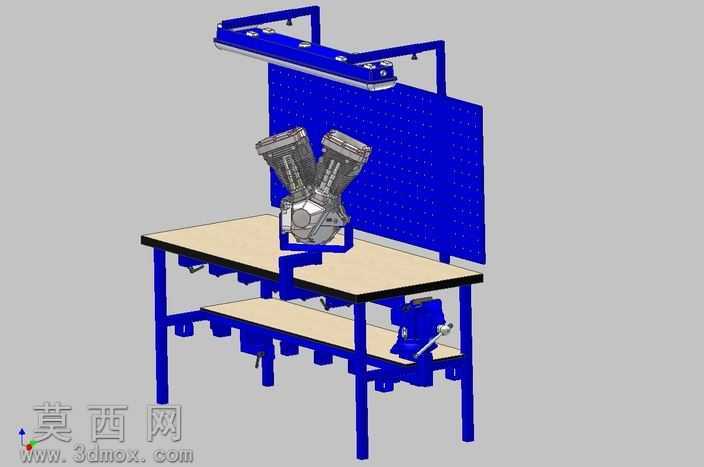

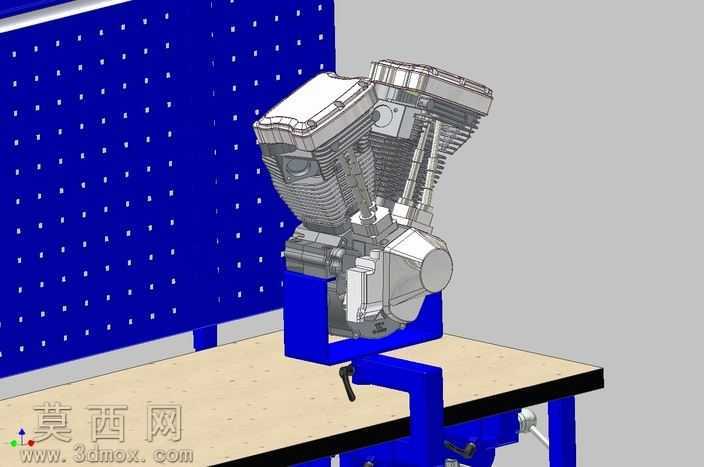

本作品为针对哈雷戴维森V型双缸电机设计的专用装配检修工作台夹具三维模型，整体采用模块化设计思路完成全参数化建模。建模过程中首先依据工装作业的人机工程学标准确定工作台整体尺寸，工作台主体框架采用工业常用方管型材搭建，通过三维软件的焊件模块生成框架结构，保证支撑强度的同时预留出下部置物层的安装空间，置物层与工作台台面均采用高密度复合板材材质，在渲染阶段赋予浅米色哑光木纹材质，还原实际工装台的视觉质感。夹具主体部分采用高强度钢材建模，渲染时赋予深蓝色金属烤漆材质，与蓝色框架形成视觉统一，夹具定位结构完全匹配哈雷戴维森电机的安装点位，设置有可调节的压紧机构，能够在装配、检修作业中牢牢固定电机本体，避免作业过程中电机移位影响操作精度。工作台后侧配置多孔挂板结构，挂板采用统一的方孔阵列设计，可适配各类工具挂架实现作业工具的就近收纳，挂板上方集成有长条形工业照明灯具，建模时还原了灯具的灯体、安装支架与走线结构，渲染时赋予灯具外壳白色哑光塑料材质、发光面半透明柔光材质，模拟实际作业时的照明效果。工作台下部沿台面长度方向设置有多个脚踏控制机构，通过连杆结构与上部夹具的锁紧装置联动，作业人员可通过踩踏实现夹具的快速松开与锁紧，无需手动操作锁紧件，大幅提升作业效率。整体模型在结构设计上充分考虑工装的实用性，各部件之间的装配关系清晰，连接部位的螺栓、铰接结构均做了精细化建模，没有出现结构干涉问题，材质区分明确，渲染效果真实还原了工业工装的实际外观，可直接用于工装方案评审、作业指导书制作以及同类型电机工装的设计参考。
