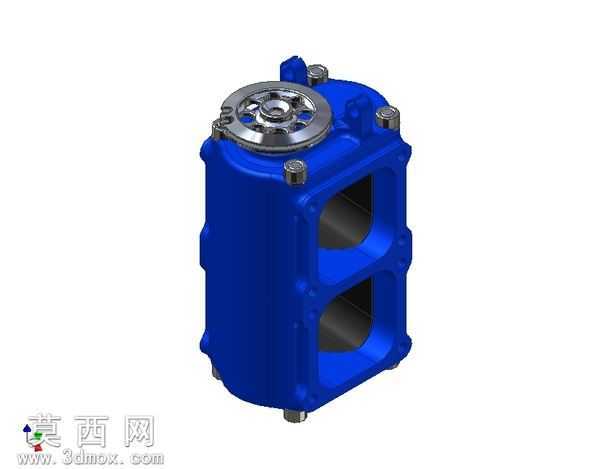

双腔滚桶式节气门体结构三维设计

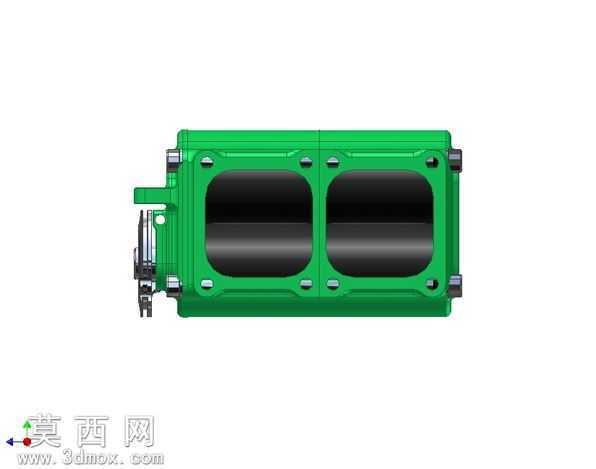

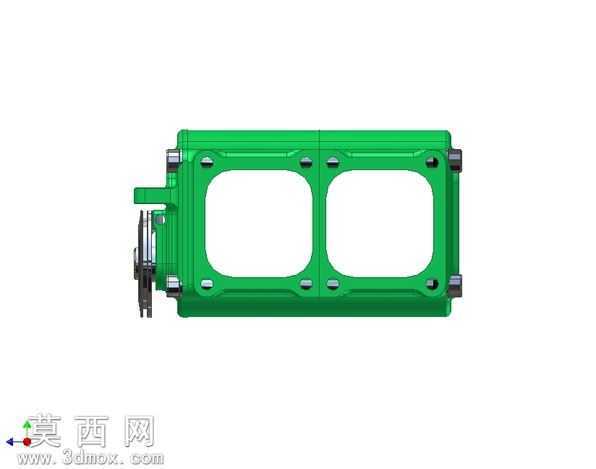

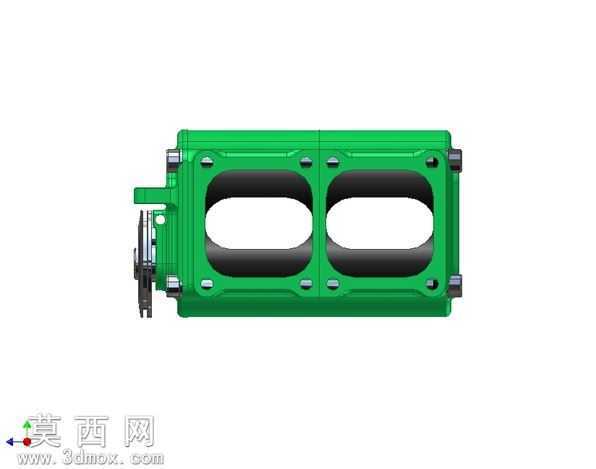

本作品为双腔滚桶式节气门体的三维结构设计，建模过程中以工业进气控制部件的实际功能需求为核心导向，首先完成整体轮廓的参数化草绘，精准定位双进气通道的中心距、腔体通径与壳体壁厚参数，保证进气流量匹配对应的动力系统需求。建模阶段优先构建主体壳体的基础特征，通过拉伸、切除命令完成双腔贯通流道的塑造，流道内壁做连续顺滑过渡处理，避免进气过程中产生不必要的紊流影响进气效率；针对壳体外部的安装定位结构，逐一还原侧边的快接接头、周向分布的紧固件安装凸台、端盖密封槽等细节，每个凸台的沉孔深度、密封槽的宽度与深度都按照通用密封件的标准尺寸设定，保证装配时的密封性能与连接强度。滚桶阀芯部分采用独立建模后装配的流程，精准匹配阀芯与腔体内壁的配合间隙，既保证阀芯转动时的顺畅度，又避免间隙过大导致的漏气问题；阀芯的转轴连接位、驱动臂结构都做了加强筋处理，对应实际使用中频繁转动的受力需求，降低长期使用后的结构形变风险。材质渲染阶段，主体壳体采用硬质工程塑料的哑光绿色材质表现，还原量产部件的常用材质质感，金属紧固件、转轴接头部分采用镀锌金属材质，表面做细微的磨砂金属质感处理，密封胶圈部分采用黑色橡胶材质，通过材质差异清晰区分不同功能的结构部件，整体渲染效果直观还原产品的真实外观。设计过程中充分考虑部件的装配逻辑，所有外接接口的位置、尺寸都适配通用的进气系统管路连接标准，安装孔位的布局兼顾安装操作的便利性与固定后的结构稳定性，整体结构紧凑，双腔并行的设计可以在有限的安装空间内获得更大的进气截面积，适配大排量动力单元的进气需求，各结构的圆角过渡、壁厚均匀性都符合注塑成型的工艺要求，可直接用于后续的结构验证、开模参考或者教学演示使用。
