雕刻机用带挂钩式张力弹簧三维建模作品

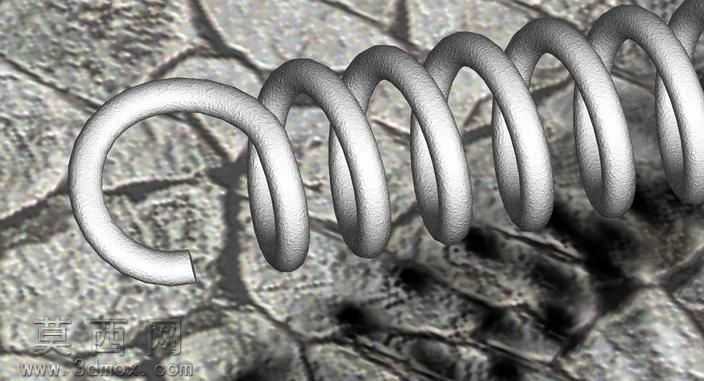

本次建模的张力弹簧为雕刻机进给机构配套的弹性张紧构件，整体采用等节距圆柱螺旋结构设计，两端集成一体成型的半圆挂钩结构，用于实现雕刻机传动部件间的张紧连接、载荷缓冲与位移复位功能。建模过程中首先通过螺旋线扫描命令生成弹簧主体螺旋基体，精准控制弹簧中径、簧丝直径、有效圈数等核心参数，匹配雕刻机张紧工况下的刚度需求，两端挂钩部分采用圆弧过渡与螺旋主体平滑衔接，避免应力集中导致的疲劳断裂问题。材质设置上选用常规弹簧钢材质，通过材质编辑器调整金属粗糙度、反射率参数，还原弹簧钢经热处理后的哑光银灰色金属质感，渲染阶段采用高对比度纹理背景布光，突出弹簧螺旋曲面的光影层次与金属肌理，清晰展现簧丝的圆柱轮廓与螺旋走向。结构设计上充分考虑张力弹簧的实际受力特性，有效圈部分保持均匀节距保证受力时伸缩形变均匀，两端挂钩的开口角度、圆弧半径经过参数校核，确保安装时挂钩与连接销轴的配合间隙合理，不会出现松脱或卡滞问题。建模全程采用参数化设计逻辑，所有结构尺寸均可通过参数表快速调整，可适配不同型号雕刻机的张紧行程、载荷需求，模型完成后经过干涉检查与结构验证，螺旋主体与挂钩衔接处无几何畸变，整体曲面连续顺滑，可直接用于装配仿真、工程图导出或3D打印验证，能够直观展现张力弹簧的结构特征与工作形态，为雕刻机传动系统的张紧机构设计提供精准的三维数字模型支撑。
