多层斜置式工业物料存放机架结构设计

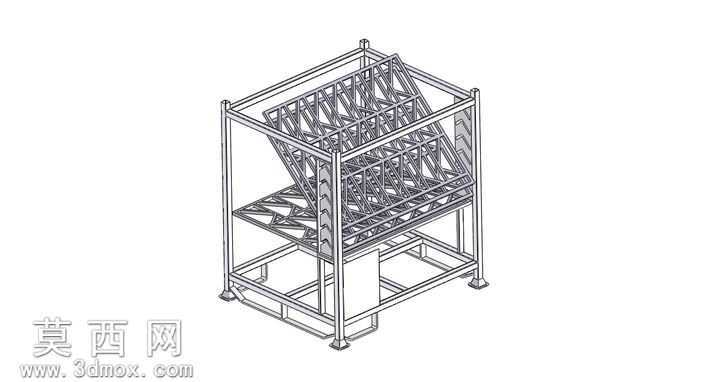

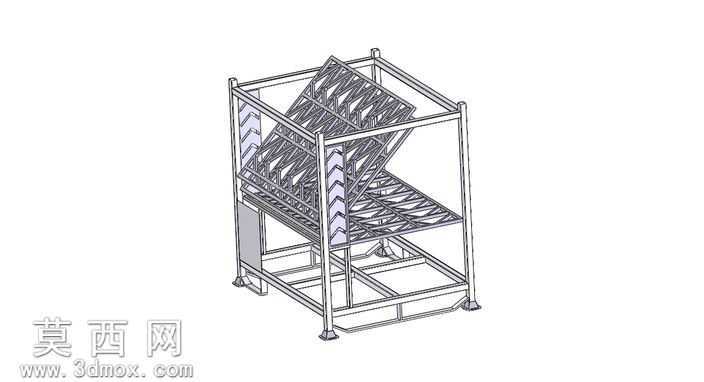

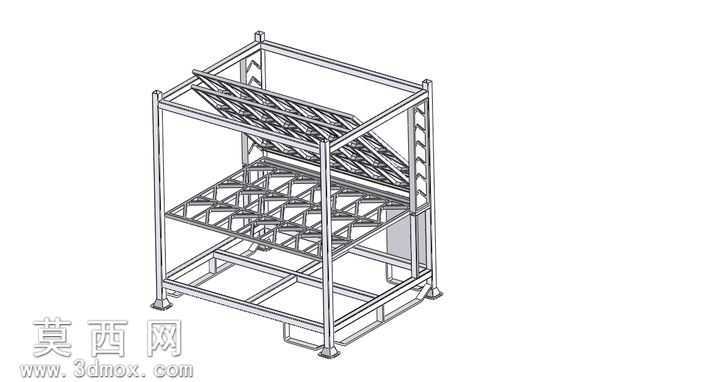

本模型采用SolidWorks进行全参数化三维建模，整体为立式多层金属框架结构，建模过程中严格遵循工业仓储载具的结构力学设计逻辑，从底部承托底座开始逐步搭建主体框架。首先构建底部矩形支撑底框，在底框四个角部设置可调式支撑脚结构，用于适配不平整的安装地面，保证机架整体放置的水平稳定性，底框内部增设横向与纵向交叉的加强梁结构，提升底部框架的抗形变能力，避免满载状态下出现底框弯折变形的问题。主体立柱采用等截面方管型材作为支撑构件，四根主立柱垂直固定于底框四角，立柱之间通过多道横向连接梁进行拉结固定，形成稳定的立方体框架主体，在立柱内侧预设多组等距排布的安装位，用于承托不同层的置物托盘结构。模型共设置两层置物承载结构，下层为水平式置物格架，格架内部通过纵横交错的分隔条划分出多个独立的物料存放位，每个存放位的尺寸匹配对应待存放工件的轮廓，避免物料存放过程中出现滑移、磕碰的问题；上层为斜置式置物格架，格架整体按照固定倾斜角度安装于立柱上部，倾斜角度经过反复校核，既能够保证放置于格架内的物料依靠自身重力贴合格架挡边不会滑落，又能够方便作业人员快速取放上层物料，降低取料时的抬手高度，提升作业效率。格架主体采用镂空式栅格结构设计，在保证结构承载强度的前提下，尽可能降低机架自身的整体重量，同时减少积灰死角，方便日常仓储场景下的清洁维护。在框架一侧的立柱上增设竖向排布的爬梯式辅助结构，方便作业人员登高对上层存放的物料进行整理盘点。建模过程中对所有焊接连接位置做了工艺性处理，预留了合理的焊接收缩余量，所有构件的棱边位置都添加了圆角过渡特征，避免尖锐棱边在使用过程中划伤作业人员或磕碰存放的工件。材质配置上整体框架赋予碳钢型材材质，表面做喷塑防锈处理的材质效果，支撑脚位置赋予防滑橡胶材质，还原真实工业机架的材质质感。整体结构设计充分考虑了工业场景下的物料对位存放需求，结构稳定、空间利用率高，可直接用于仓储物料存放场景的方案评审、结构优化以及生产加工的图纸输出参考。
