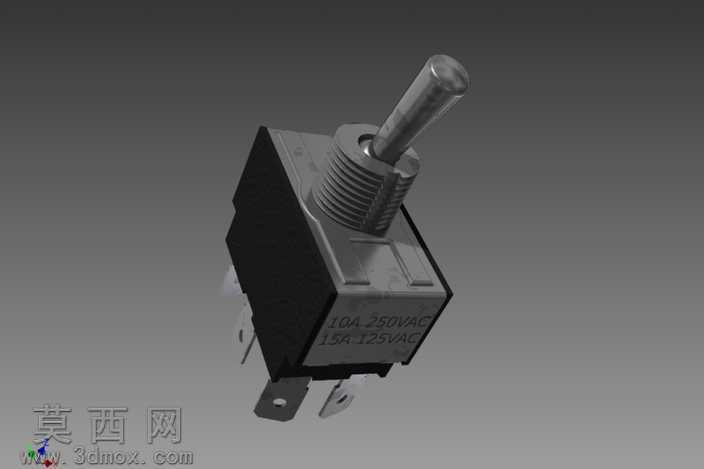

12mm杆径钮子式摇臂切换开关三维结构

本模型为12mm安装杆径的钮子式切换开关三维建模成果，建模阶段严格遵循工业级钮子开关的真实尺寸规范，首先通过草图绘制勾勒开关的整体轮廓基准：底部为带两个快插接线端子的绝缘基座，基座采用阻燃工程塑料材质，建模时通过拉伸、切除特征完成基座的卡槽、端子定位孔结构，确保接线端子的安装间隙符合快插端子的插拔公差要求。中部为金属外壳封装的开关主体，外壳采用镀锌钢板材质，建模时通过抽壳、压印特征还原外壳表面的电气参数刻印区域，精准复刻10A250VAC、15A125VAC的额定参数标识区域的凹陷结构，外壳与基座的卡扣连接结构通过装配约束完成对位，还原真实产品的卡扣锁紧间隙。上部为带螺纹的安装杆与金属摇臂操作杆，安装杆的M12标准螺纹通过螺旋线扫描切除特征完成建模，螺纹牙型、螺距完全符合公制螺纹标准，摇臂操作杆采用圆柱拉伸加端部倒圆角处理，还原金属拨杆的圆润操作端结构，操作杆与内部触点机构的联动轴通过同轴心约束完成装配，确保拨杆摆动时的运动轨迹符合两档或三档切换的行程范围。材质渲染阶段，为绝缘基座赋予哑光黑色阻燃塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感；为金属外壳赋予镀锌钢板材质，添加轻微的金属划痕与氧化做旧效果，还原工业五金件的真实使用质感；为操作杆与接线端子赋予镀镍金属材质，调高金属反射参数模拟亮面电镀层的光泽效果；内部触点结构采用紫铜材质，还原导电部件的金属色泽。结构设计上完整还原钮子开关的快插接线结构、螺纹安装固定结构、拨杆摆动切换结构，各部件的装配间隙控制在0.1mm以内，符合工业产品的装配公差要求，可用于电器装配模拟、电气原理演示、产品结构教学等场景，模型细节完整，无结构缺失，各部件可单独拆分编辑，能够满足不同场景下的三维展示与仿真需求。
