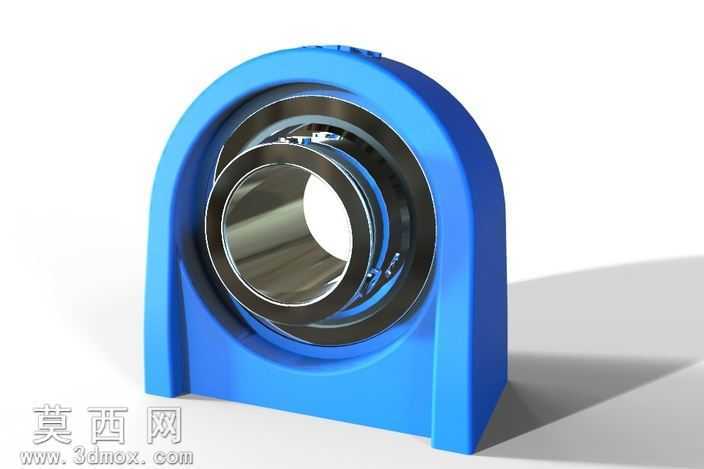

SKFY型三源丰25TF带座轴承单元结构模型

本模型为SKFY系列三源丰25TF规格带座轴承单元的三维建模作品，建模过程严格遵循实物的尺寸比例与结构特征，完整还原了该类轴承单元的全部组成结构。建模阶段首先完成轴承座主体的轮廓构建，针对其U型立式安装基座的外形特征，通过草图绘制、特征拉伸、圆角过渡等操作，精准还原基座的安装孔位、轴承容纳腔的圆弧曲面以及基座底部的安装贴合面结构，确保轴承座的壁厚、支撑筋的弧度都与实物保持一致。随后完成内置滚动轴承的建模，依次构建轴承内圈、外圈、滚动体、保持架的独立结构，对滚动体的均匀排布、保持架的兜孔结构做了精细化处理，还原了轴承内部的配合间隙特征，同时对轴承两端的密封结构做了细节刻画，还原密封件的唇口结构与装配位置。材质与渲染阶段，为蓝色轴承座主体赋予工程塑料材质，调整材质的漫反射、粗糙度参数，还原工程塑料略带哑光的表面质感；为金属轴承部件赋予轴承钢材质，添加适度的反射与环境光遮蔽效果，还原金属部件的光洁金属质感，同时对轴承的滚道接触面做了细微的纹理处理，模拟加工后的表面特征；场景中添加柔和的环境光源与投影效果，让模型的结构层次更加清晰，各部件的装配关系一目了然。设计思路上，该模型完整保留了带座轴承单元的装配逻辑，清晰展现了轴承外圈与轴承座内腔的过盈配合关系、轴承内圈与待安装轴的配合特征，同时还原了轴承座的安装定位结构，可用于机械设计教学、传动部件选型参考、装配模拟演示等场景，模型各部件均为独立可编辑特征，支持后续的结构修改、工程图导出以及运动仿真添加，能够直观呈现该类立式带座轴承的结构特点与装配方式，帮助使用者快速理解带座轴承单元的工作原理与结构组成。
