5C夹头停止机构精密三维结构设计

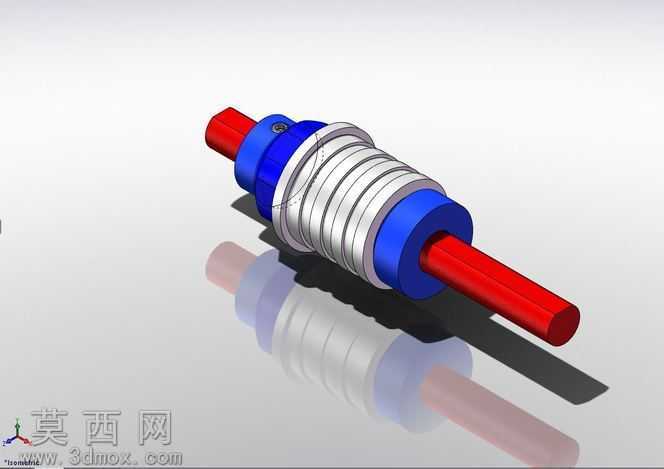

本作品为5C规格夹头停止定位机构的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，从核心的同轴定位基准出发，先完成中心贯穿的杆状定位轴建模，轴体采用圆柱拉伸特征搭配端面倒角处理，保证穿入夹头内孔时的导向顺滑性，避免装配卡滞。夹头主体的弹性收缩段采用螺旋阵列特征构建多道环形伸缩槽，槽体宽度、间距均按照5C夹头的通用行业标准设定，保证夹紧作业时的均匀形变，不会出现局部应力集中导致的工件夹伤或夹头断裂问题。两端的锁紧定位环采用旋转凸台特征建模，环体与中心轴、夹头主体的配合面均设置了合理的公差配合间隙，蓝色外观的锁紧端环预留了紧定螺钉安装孔，通过孔特征的精准定位，保证螺钉锁紧时可牢固固定环体与中心轴的相对位置，不会在高速旋转作业时出现松脱移位。渲染阶段采用软件内置的Photoview360渲染模块完成效果输出，场景选用柔和的渐变浅灰背景，搭配地面反射效果突出机构的整体轮廓层次；材质分配上，中心轴与夹头弹性段采用抛光合金钢材质，调整金属粗糙度参数至0.15，还原金属加工后的细腻金属光泽，两端锁紧环采用蓝色阳极氧化铝材质，设置适中的漫反射参数让蓝色外观醒目且不突兀，清晰区分不同功能的部件结构。设计过程中重点考量了夹头停止定位的精度需求，所有回转体部件均严格遵循同轴度设计要求，各部件的装配关系通过配合约束完全还原实际装配逻辑，从中心轴穿入、夹头套装到端环锁紧、紧定螺钉固定的完整装配流程均可通过三维模型的爆炸视图直观展示；弹性槽的结构设计经过多次参数调整，既保证夹头拥有足够的收缩行程适配不同直径的工件装夹，又保证槽体根部的圆角处理到位，消除应力集中隐患，整体结构紧凑，定位精准，可直接用于机床夹具系统的配套设计参考，也可作为夹具教学演示的三维案例使用，帮助从业者理解5C夹头停止机构的工作原理与结构组成。
