多视角叶轮叶片结构三维设计作品

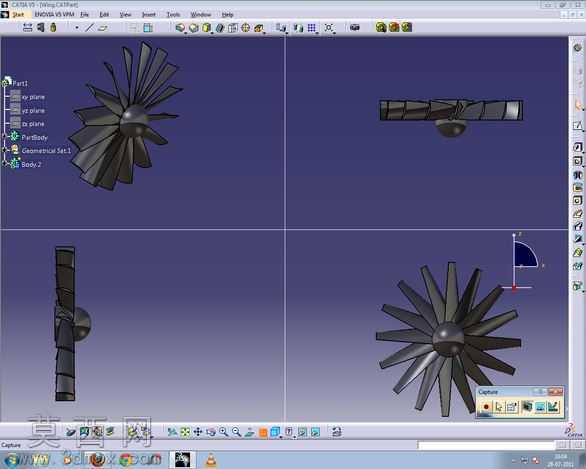

本作品为叶轮叶片的三维参数化建模成果，建模过程依托三维设计软件完成，首先通过草图绘制确定叶片的翼型截面轮廓，针对不同安装角度的叶片截面分别绘制基准草图，确保每个叶片截面的弦长、安装角、曲率半径符合流体力学设计要求，保证后续叶轮运转时的流体通过效率。建模阶段采用多截面实体特征生成单个叶片的基础实体，对叶片的前缘、后缘进行圆角过渡处理，避免尖锐结构带来的应力集中问题，同时对叶片与轮毂的连接位置做加厚过渡处理，强化连接部位的结构强度，降低长期运转下的断裂风险。完成单个叶片建模后，通过圆周阵列特征按照设计的叶片数量完成整圈叶片的排布，严格控制阵列角度与间距，保证每个叶片的安装位置精度，避免出现动平衡偏差。模型完成后对整体结构进行干涉检查，确认叶片之间、叶片与轮毂之间不存在结构干涉，同时对模型的曲面进行连续性检查，保证叶片表面光滑无凸起、凹陷等缺陷，满足流体流经表面的顺滑要求。材质设定阶段，针对叶片的应用场景赋予对应的金属材质，调整材质的粗糙度、反光度参数，还原金属加工后的表面质感，方便直观查看成品的外观效果。模型同时提供了四个不同视角的视图展示，分别呈现叶轮的整体斜视角、侧视截面视角、单叶片侧视视角、正视视角，能够全方位展示叶片的曲面形态、排布方式、与轮毂的连接结构，方便设计人员查看不同角度的结构细节，校核叶片的安装角度、重叠间隙等关键参数。整个建模过程遵循机械设计的精度要求，所有特征参数均可编辑调整，可根据实际使用需求修改叶片数量、翼型参数、轮毂尺寸等关键数值，适配不同功率、不同流量要求的叶轮应用场景，可直接用于后续的结构仿真、流体仿真分析，也可作为加工生产的参考模型使用。
