机加工手动螺杆式夹紧虎钳结构

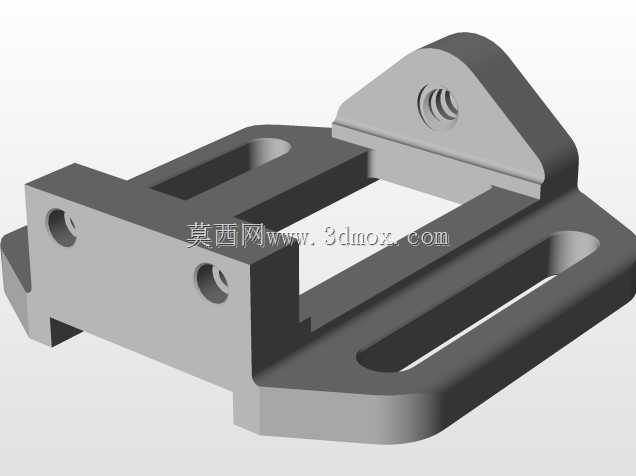

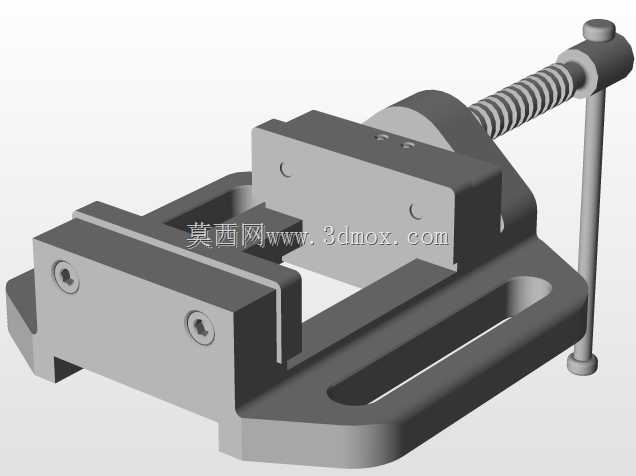

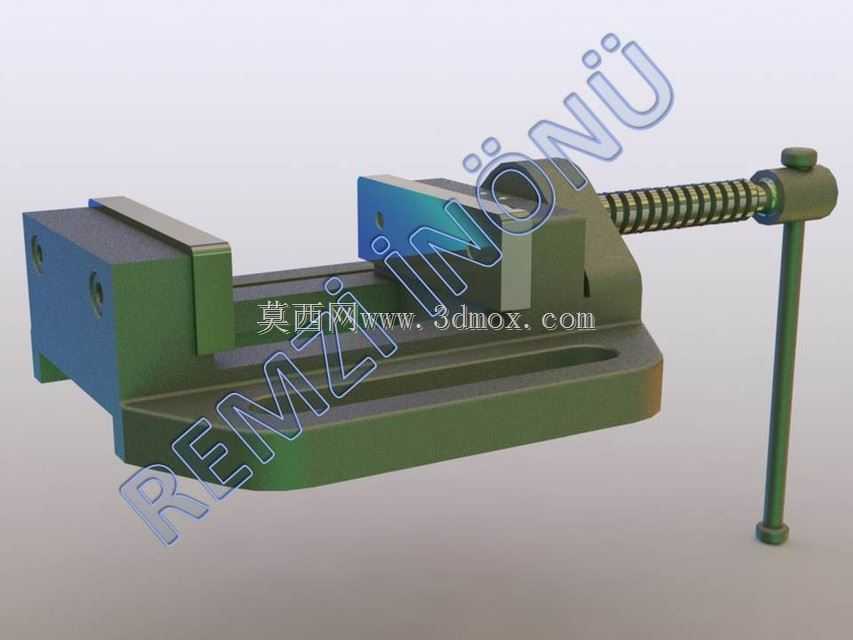

　　这款手动夹紧虎钳是机加工、钳工装配场景中最常用的通用工装，日常在普通铣床、钻床、钳工台工位上承担工件装夹定位的核心作用，不管是小型零件的铣削平面、钻孔攻丝，还是装配环节的零件修配、锉削打磨，都能通过它提供稳定的夹持力，避免加工过程中工件移位造成的尺寸超差或安全隐患。从结构设计逻辑来看，整体采用滑动式固定钳身搭配活动钳口的经典布局，钳身底座开设长条形安装槽，可配合T型螺栓将整个虎钳固定在机床工作台或者钳工台面上，安装时可根据加工需求调整虎钳的固定位置，安装边界需预留出摇杆转动的操作空间，避免操作时摇杆与周边设备、工装发生干涉。核心传动采用梯形螺杆副结构，螺杆一端与活动钳身连接，转动端部的摇杆即可带动活动钳身沿钳身导轨做直线往复运动，

　　实现钳口的开合与夹紧动作，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，夹持稳定性有充足保障。钳口部分采用可拆卸式设计，两个钳口的夹持面加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，针对表面精度要求高的加工件，也可以更换为软质钳口垫，避免夹伤工件已加工表面。活动钳身与固定钳身的配合导轨采用间隙适配设计，既保证活动钳身滑动顺畅无卡滞，又能控制配合间隙避免夹持时出现钳口上翘的问题，保证夹持面的平行度符合加工精度要求。整体结构没有复杂的液压、气动元件，完全依靠手动操作，不需要额外接入动力源，在没有气源、液压站的零散维修工位、实训教学场景中也能快速投入使用，日常维护仅需定期在螺杆、导轨配合面涂抹润滑脂，

　　即可保证长期操作的顺畅度，耐用性极强。从尺寸适配性来看，这款虎钳的钳口开度可以覆盖常规小型机械零件的装夹需求，钳身高度设计符合普通机床工作台的操作 ergonomics 要求，操作人员站在工位上转动摇杆时不需要过度俯身或者抬臂，长时间操作也不容易产生疲劳。在实际加工场景中，这类虎钳还可以配合角度垫铁、V型块等辅助工装，实现异形零件、轴类零件的装夹定位，拓展使用场景，不管是单件小批量的维修加工，还是实训教学中的基础钳工、机加工操作训练，都能满足使用要求。
