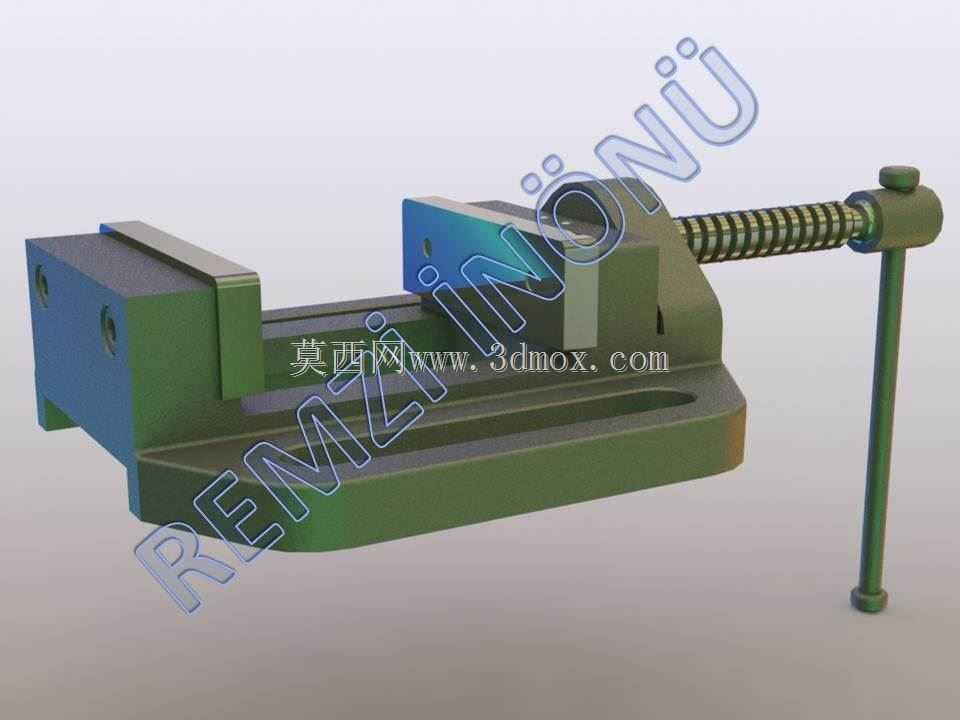

机加工用螺杆式平口夹持虎钳结构

　　这款虎钳的结构设计完全围绕机加工工位的实际夹持需求展开，固定钳身与活动钳口的配合面做了平行度公差约束，保证装夹工件时不会出现受力偏斜的问题，日常在铣床、钻床、磨床的工位上都能适配使用，也可单独作为钳工台的配套工装完成划线、锉修、小零件装配等工序的工件固定。从结构逻辑来看，传动部分采用梯形螺杆配合活动钳身的内置螺母，梯形螺纹的自锁特性可以保证夹持后不会因为加工过程中的振动出现松脱，螺杆端部的摇臂采用可拆卸式设计，在空间受限的工位上可以缩短摇臂长度避免操作干涉，也能根据需要加力套管获得更大的夹持力矩，适配不同硬度材质工件的装夹需求。钳身底座采用长槽式安装结构，槽位的间距与常规机加工工作台的T型槽尺寸匹配，

　　安装时可以通过T型螺栓快速调整虎钳在工作台面上的位置，不需要额外制作转接板，固定钳身与底座为一体化铸造成型，整体刚性足够承受铣削加工时的径向切削力，不会出现夹持部位的形变偏移。活动钳身的导轨面与钳身底座的滑动面做了间隙配合设计，长期使用出现磨损后可以通过侧面的调节镶条调整配合间隙，避免钳口上下翘动影响装夹精度，两个钳口的夹持面都做了网纹滚花处理，加持表面光滑的工件时能增大摩擦力，防止切削受力时工件移位，钳口板采用可拆卸式的螺钉固定结构，磨损后可以单独更换钳口板，不需要整体报废钳身，降低日常使用的维护成本。从安装边界来看，这款虎钳的整体长度控制在常规小型机加工设备的工作台承载范围内，钳身高度不会遮挡钻床、铣床的主轴加工行程，

　　开口行程可以覆盖绝大多数小型机械零件的装夹尺寸，不需要额外加装加长钳口就能完成常规方块类、轴类零件的固定，针对异形零件也可以在钳口位置加装定制软钳口，不会破坏原有钳身的结构精度。设计过程中特意将螺杆的润滑注油孔设置在摇臂连接端，日常维护时不需要拆解钳身就能完成传动部位的润滑保养，避免铁屑进入传动螺纹造成卡滞，钳身的所有边角都做了倒角处理，搬运和操作过程中不会出现尖锐边角划伤操作人员的问题，完全符合机加工工位的安全操作要求。
