方形法兰安装混合式步进电机结构设计

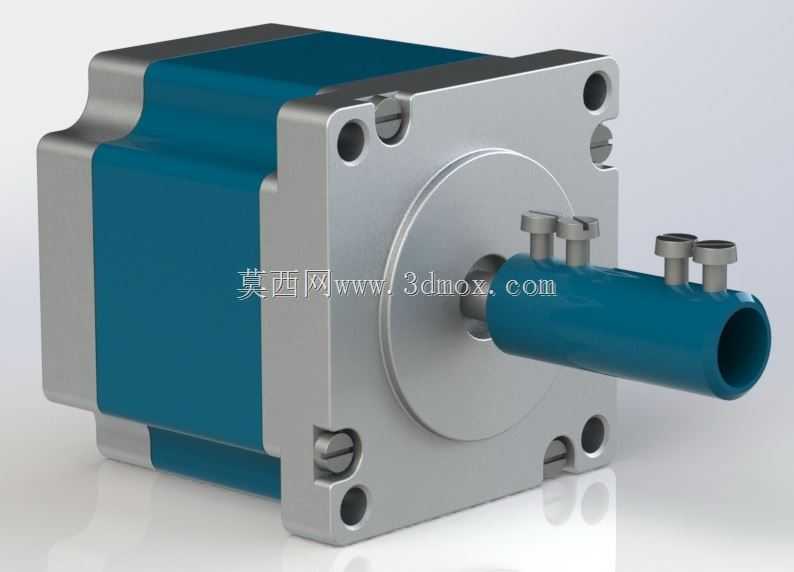

　　这款步进电机采用方形法兰安装结构，前端输出轴做了加长轴段设计，轴端预留紧定螺钉安装位，可直接适配同步带轮、联轴器等传动连接件，省去额外轴套转接的装配工序。在3C电子点胶设备、小型数控雕刻机、自动化送料机构这类对开环定位精度有要求的场景中，这类结构的步进电机应用占比很高，它不需要额外的位置反馈元件，依靠脉冲信号即可完成固定角度的步进转动，能在低速段输出足够的保持扭矩，避免负载启停时出现丢步问题。

　　从设计思路来看，电机本体采用叠片定子结构搭配蓝灰色绝缘涂装壳体，既可以降低绕组工作时的涡流损耗，也能在设备密集排布的电柜内部提升壳体的绝缘防护性能。前端法兰面做了精加工处理，四个安装沉孔呈对称分布，定位止口设置在法兰中心与输出轴同轴，安装时可以直接卡入设备安装板的定位孔内，保证输出轴与负载传动件的同轴度，减少高速运转时的径向跳动。

　　安装边界方面，法兰的方形轮廓尺寸适配市面上主流的57、86系列步进电机安装孔位标准，设备改造时不需要重新加工安装板孔位，电机本体的轴向长度控制在紧凑范围内，不会在小型自动化设备内部占用过多安装空间。输出轴的轴径公差采用h7级精度，与标准联轴器内孔的配合间隙控制在合理范围，装配时不需要额外修磨轴面，紧定螺钉的安装平面在轴端做了铣平处理，锁紧后可以避免传动过程中连接件与轴发生相对滑动。

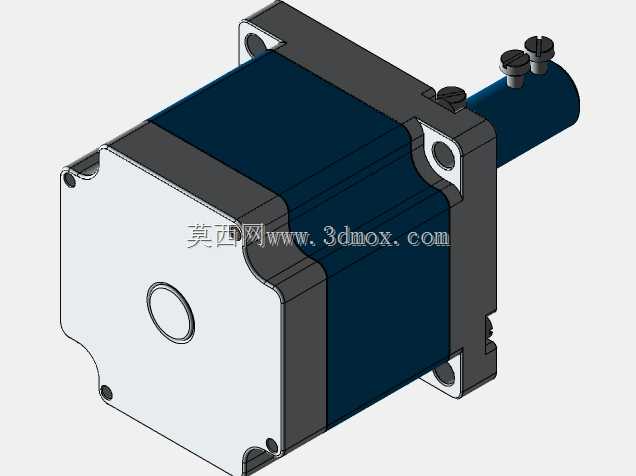

　　壳体侧面预留了绕组接线端的安装位，接线后可以通过航空插头直接连接驱动器，布线时不会与周边的导轨、传动带等运动部件发生干涉。电机后端的端盖与本体采用止口配合加螺丝锁紧的结构，后期维护拆解时可以快速分离端盖检查内部轴承与绕组状态，轴承选用深沟球轴承支撑输出轴，能承受一定的径向负载，适配带轮、齿轮等直接挂载的传动场景，不需要额外增加支撑座。在低速运转工况下，这类电机的扭矩输出特性足够应对小型负载的往复运动、精准定位需求，结构设计上兼顾了安装通用性与维护便捷性，能适配多数通用自动化设备的动力输出需求。
