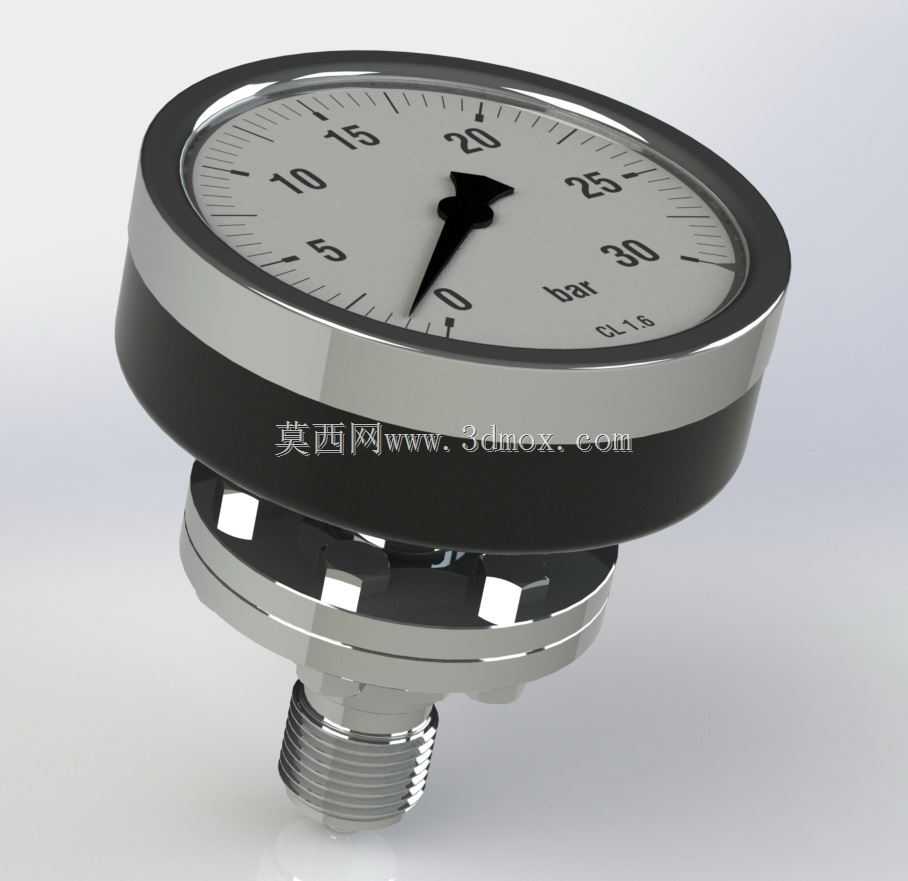

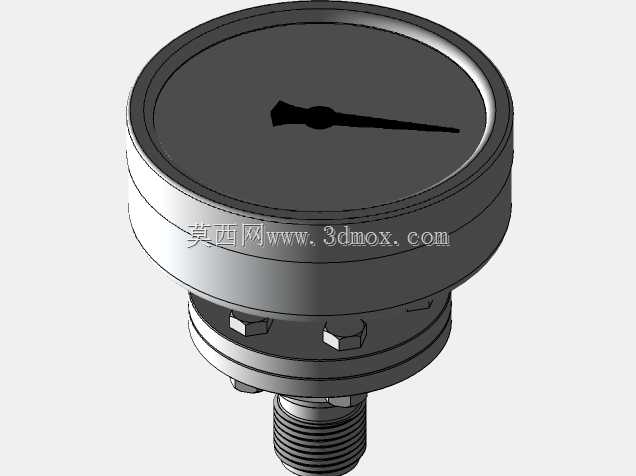

轴向安装普通弹簧管压力检测仪表结构

　　这款轴向安装的弹簧管压力计，是工业现场流体压力参数采集的核心基础元件，广泛适配液压站、气动回路、给排水管网、小型压力容器、工业锅炉辅机等场景的压力监测需求，可直接对无强腐蚀性的气体、液体介质进行静压参数采集，为现场操作人员提供直观的压力数值参考，也可作为系统压力超限预警的前端感知部件。从结构设计逻辑来看，该款压力计采用经典的C型弹簧管作为核心测压敏感元件，当被测介质从底部外螺纹接口引入弹簧管内腔时，椭圆截面的弹簧管在介质压力作用下会产生弹性形变，形变位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针偏转，将压力值线性转换为表盘上的刻度读数，整套传动机构做了阻尼优化设计，可有效过滤介质压力的小幅脉动干扰，

　　避免指针频繁抖动影响读数准确性。外形结构上，该压力计采用轴向偏心安装结构，底部为标准外螺纹连接端，安装时可直接拧入预设在管路或设备壁面的内螺纹基座上，表盘整体垂直于安装面，适合安装在设备操作面旁的垂直壁板位置，方便操作人员站在设备正面直接读取数值；表壳采用金属包边结构，表盘外圈设置黑色橡胶防护圈，可抵御现场轻微的磕碰冲击，透明表蒙采用防眩光处理，避免车间照明反光导致读数困难。安装边界方面，设计时需预留足够的表盘转动与观察空间，安装螺纹处需搭配适配的密封垫片，避免介质泄漏，若用于测量脉动压力较大的工况，可在接口处加装阻尼缓冲器，延长仪表使用寿命。建模过程中完整还原了弹簧管的曲率参数、齿轮传动的啮合间隙、表盘刻度的分度逻辑，以及安装螺纹的标准牙型参数，可直接用于设备装配的干涉校验、操作面板的布局设计，也可作为工业场景可视化搭建的标准元件库素材使用。
