双人操作工位钢丝弯曲加工设备结构

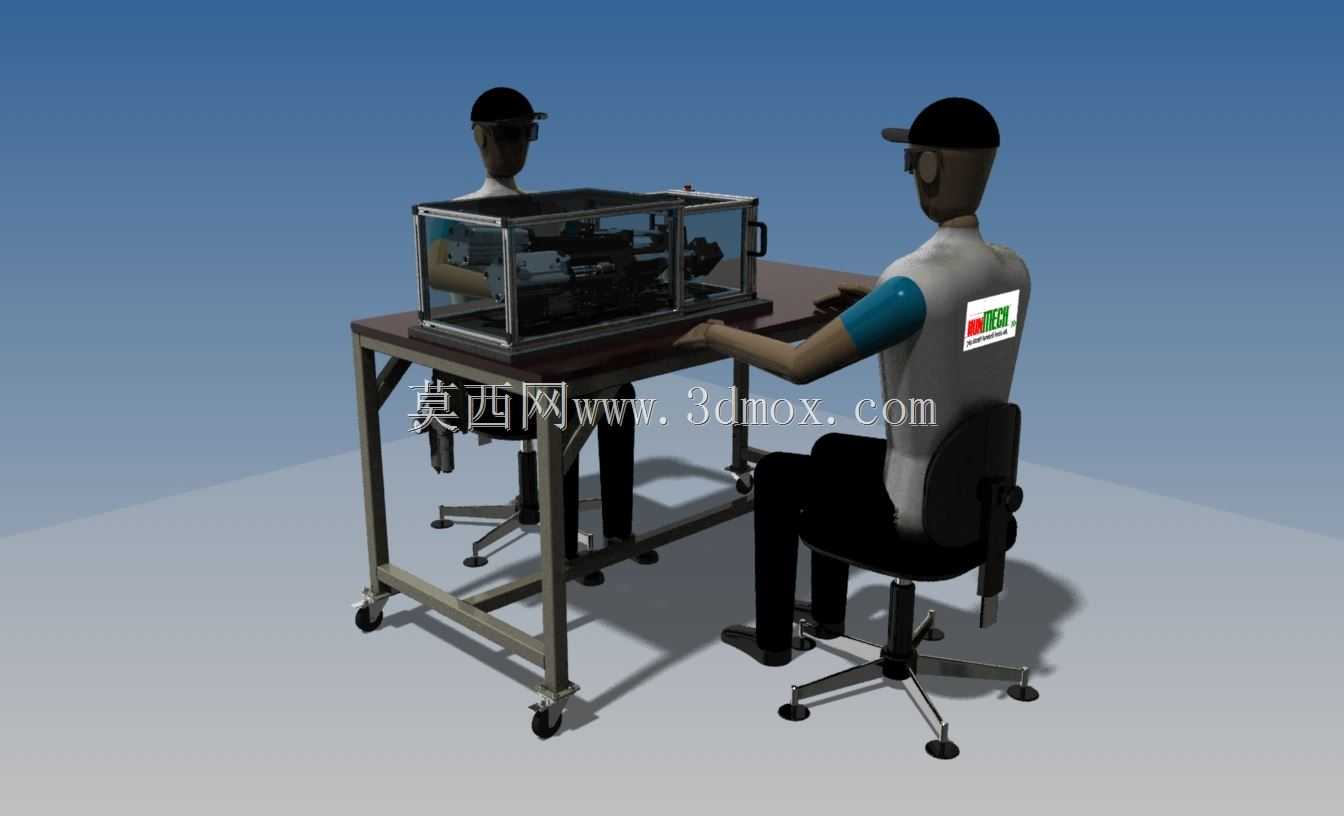

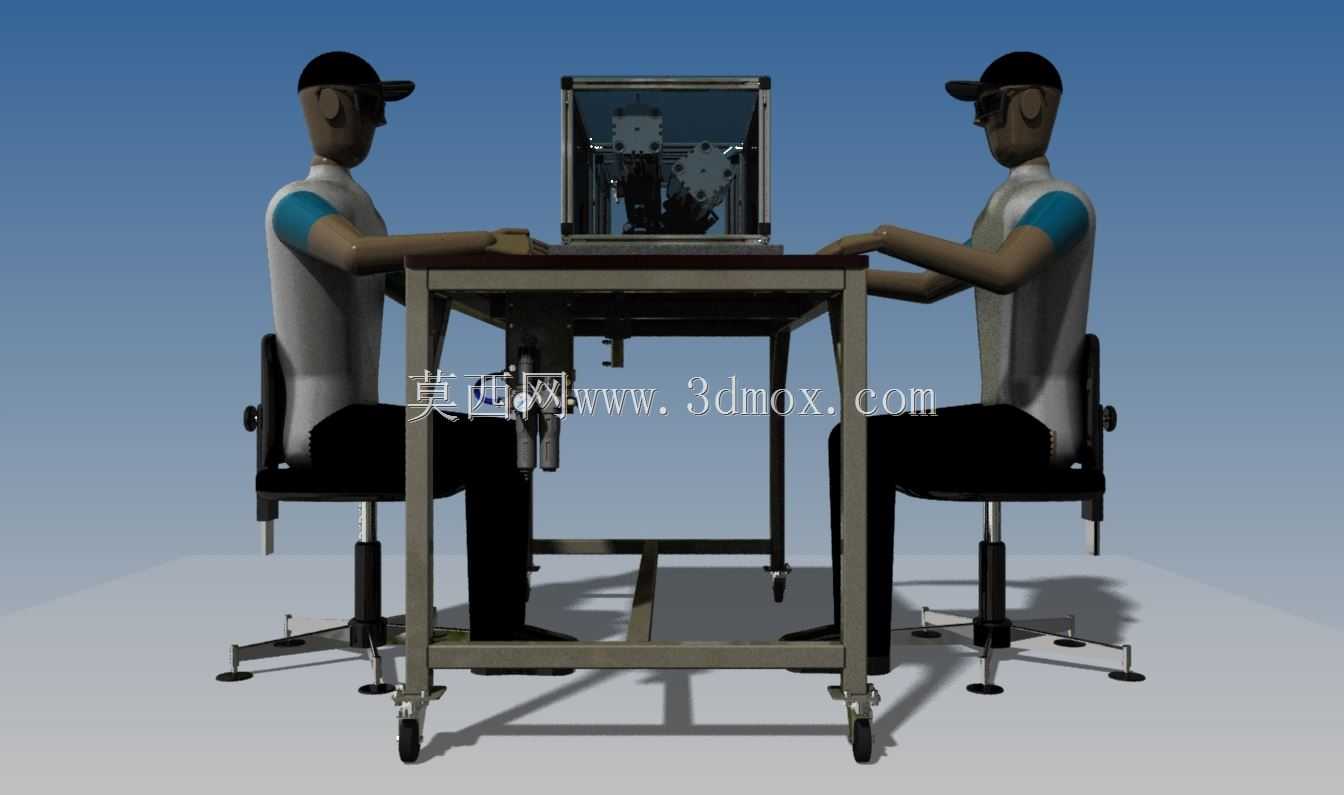

　　这套钢丝弯曲加工设备采用双人对向操作的工位布局，适配小规格金属线材的批量弯折成型作业场景，常见于五金制品、日用金属构件、小型弹性零件的生产加工环节，可满足多品种小批量的线材弯折加工需求，相比单人单机的排布方式，能在同等车间占地条件下提升单位面积的产出效率，同时方便两名操作人员配合完成上下料、尺寸核验、工件周转的协同作业。设备主体搭载在带脚轮的移动式工作台架上，台架采用方管焊接成型的框架结构，底部配置四个带刹车的万向脚轮，既可以根据产线调整需求快速移位，也能在作业时锁定脚轮保证设备稳定性，工作台面高度按照成年操作人员坐姿作业的人机工程尺寸设计，适配常规办公椅、工业作业椅的坐高范围，操作人员长时间作业不易产生疲劳。

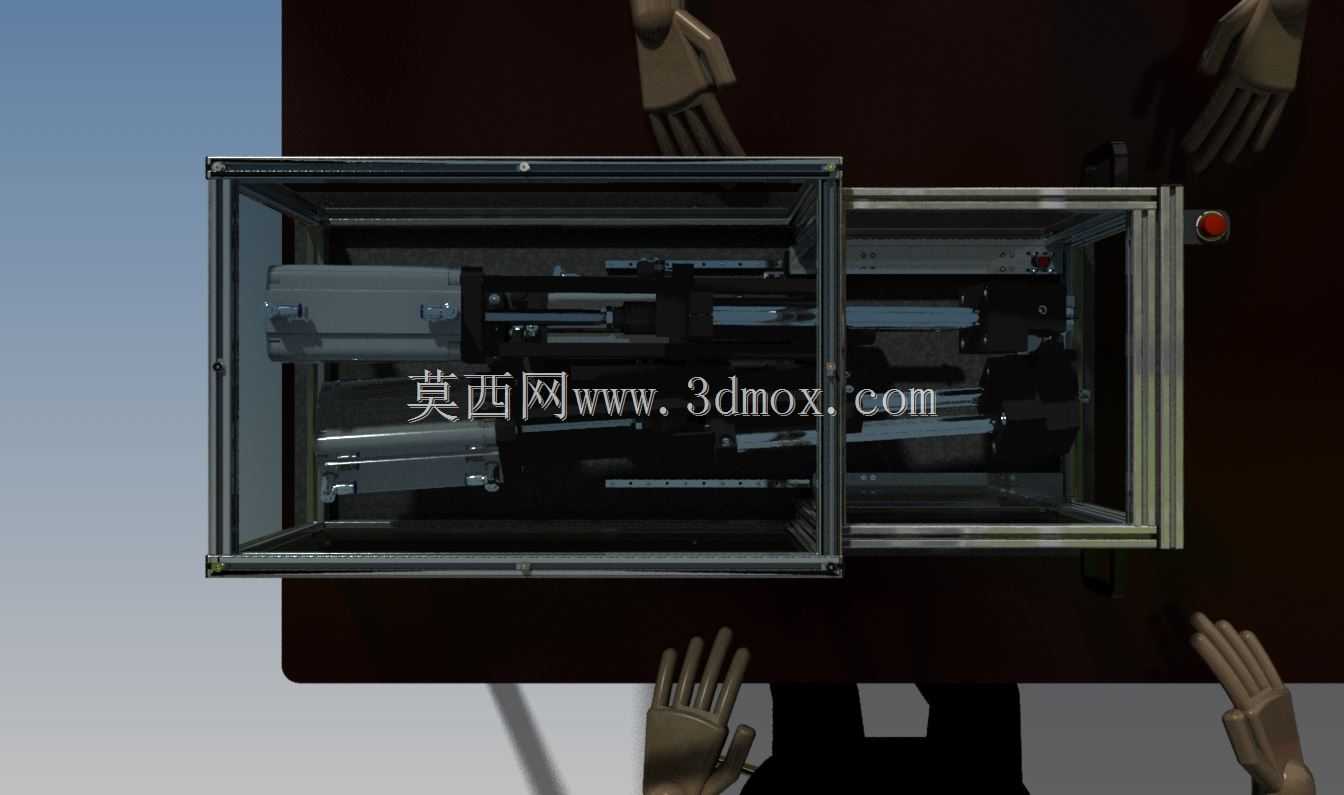

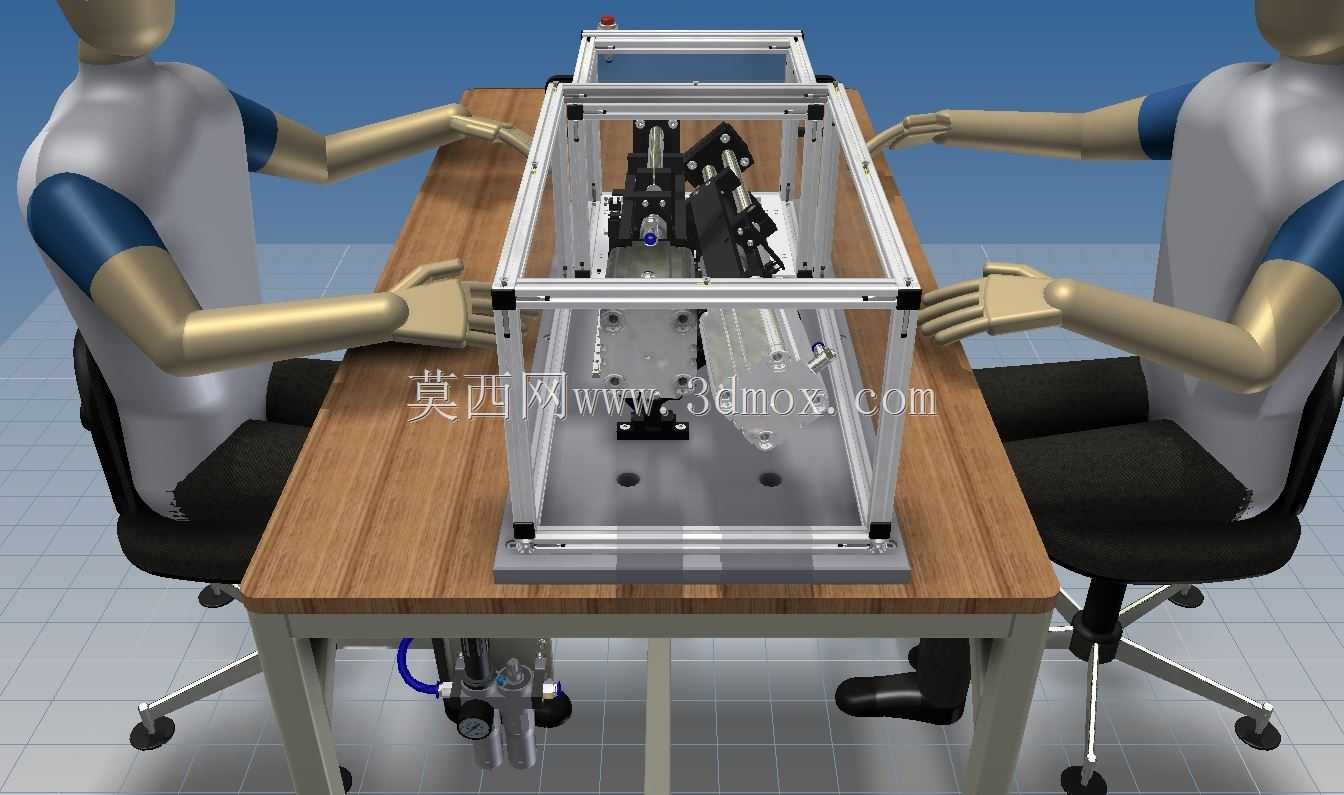

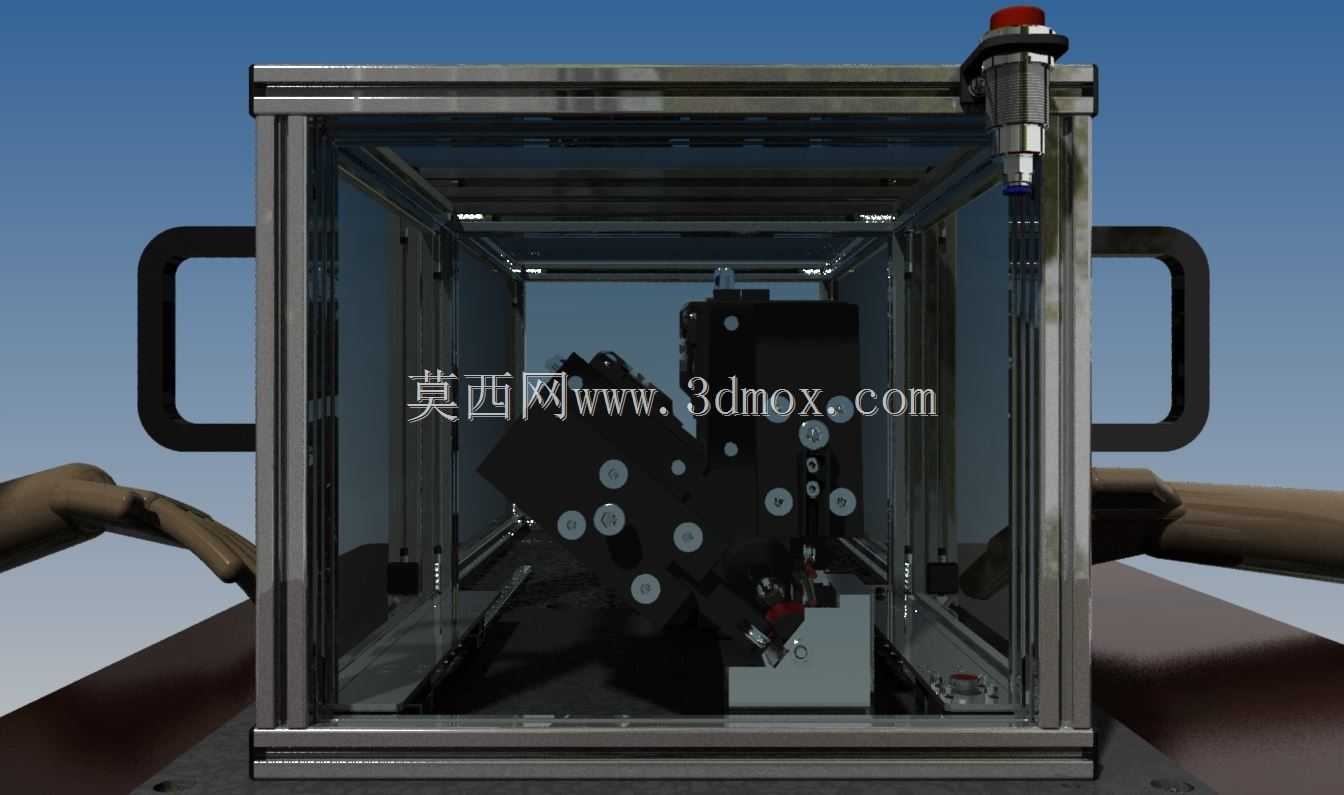

　　设备的核心加工单元被透明亚克力防护围挡完全覆盖，围挡采用铝型材做框架支撑，既可以观察内部的送料、弯折动作运行状态，也能避免加工过程中钢丝端头弹出、机构运动剐蹭带来的安全隐患，防护围挡的开合位置设置在靠近操作人员的一侧，方便日常调试、换型以及故障排除时快速接触内部机构。核心加工单元集成了线材送进、夹持定位、弯折成型的整套执行机构，送进辊组的间隙可根据加工钢丝的线径做适配调整，弯折工位的定位挡块可根据成型尺寸要求更换调整，能完成单角度弯折、多段连续弯折等不同形态的钢丝零件加工，机构的动力传递路径做了简化设计，减少不必要的传动冗余，日常维护时只需定期对运动副做润滑保养即可。操作工位旁预留了工件暂存的台面空间，可放置待加工的线材原料、

　　加工完成的成品工件以及检测用的卡尺、角度规等量具，两名操作人员可分别负责一侧的上料与成品取放，也可分工完成不同工序的操作，适配不同熟练度操作人员的作业搭配。整套设备的安装边界控制在常规双人工作台的占地范围内，不需要额外做地基固定，接入车间常规压缩气源或者民用电源即可运行，适合小型加工车间、试制工坊的线材加工作业需求，建模过程中完整还原了防护结构、台架框架、脚轮组件、操作人机位的全部细节，可直接用于产线布局规划、设备改型设计的参考依据，也能作为同类线材加工设备的结构设计参照，帮助设计人员快速梳理工位排布、安全防护、人机尺寸匹配的相关设计要点。
