双螺杆手动式管装夹固定工装结构

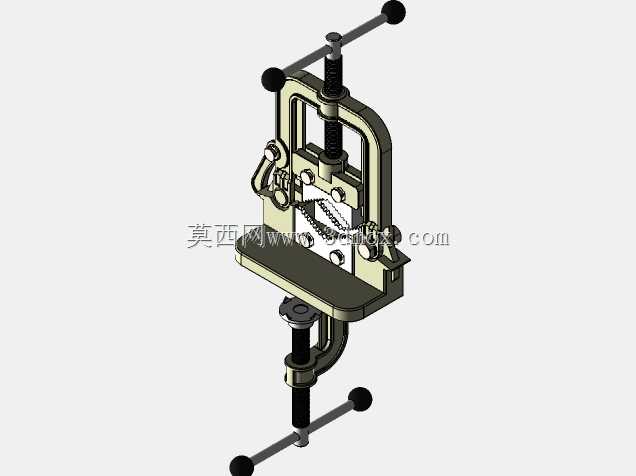

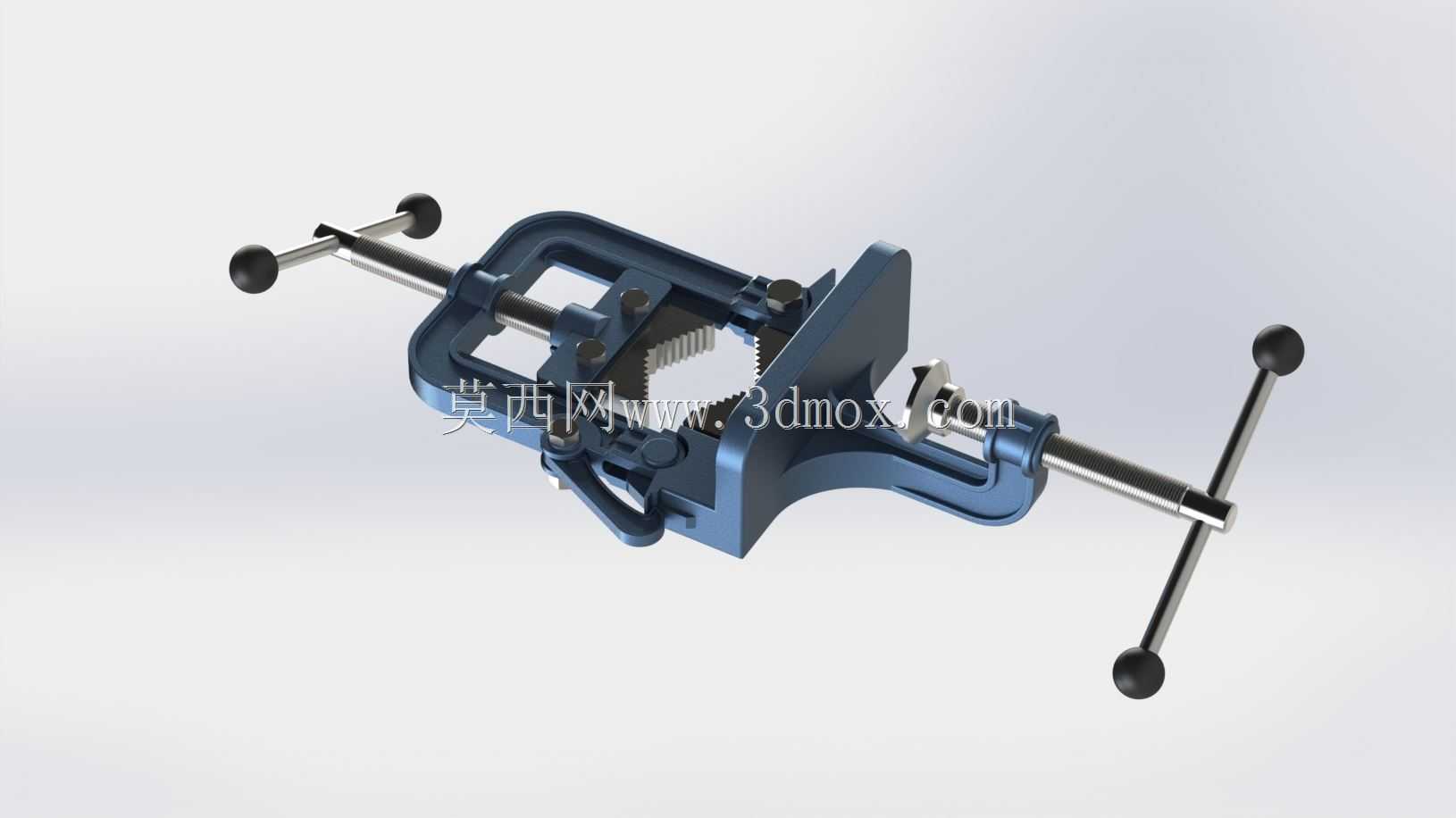

　　这款手动管夹工装主要面向管路安装、现场维修、小型管材加工场景设计，可在无动力气源、电源的作业环境下完成不同管径管材的夹持固定，适配现场管线排布、管材切割、套丝、坡口打磨等多类作业需求，相比传统台虎钳，其夹口的V型齿面结构更适配圆形管材的周向固定，能有效避免夹持过程中管材打滑、表面压痕过深的问题。从结构设计逻辑来看，该工装采用双侧螺杆同步进给的夹紧方案，两根带操作手柄的传动螺杆分别布置在夹体两侧，转动手柄时可带动活动夹块沿夹体导向槽平稳平移，相比单螺杆夹紧结构，双侧进给的形式能让活动夹块受力更均匀，夹紧时不会出现夹块偏摆、管材夹持轴线偏移的问题，夹口内侧的锯齿形咬合面经过弧度适配，可在较小夹紧力下获得足够的周向摩擦力，

　　针对薄壁管材夹持时，可通过控制手柄进给量调整夹紧力，避免夹扁管壁。夹体主体采用一体式铸造成型结构，安装侧带有可快速卡装的固定支座，可直接卡在工作台边缘、型钢支架上完成快速固定，无需额外打孔安装，整体安装边界可适配厚度20-60mm的安装基面，夹体总宽度控制在280mm范围内，双侧操作手柄展开后最大回转半径为160mm，作业时不会占用过多操作空间，适配狭小维修工位的使用需求。夹块的开合行程覆盖6-50mm管径的圆形管材，同时也可适配同尺寸范围的棒料、小型异形工件的临时装夹，夹体上的导向结构采用面接触导向形式，长期反复使用后磨损量小，维护时仅需定期在螺杆传动部位涂抹润滑脂即可，无需复杂的拆解保养。在实际管路施工场景中，

　　这类管夹可替代固定式台虎钳完成现场管线的预制加工，尤其适合户外管线抢修、家装水路改造、小型设备管路装配等移动作业场景，夹体表面做了氧化防锈处理，在潮湿的作业环境下也不易出现锈蚀卡滞的问题，操作手柄的球形端头做了防滑处理，带劳保手套操作时也能稳定施力，不会出现脱手的情况。
