二氧化碳激光切割设备结构设计方案

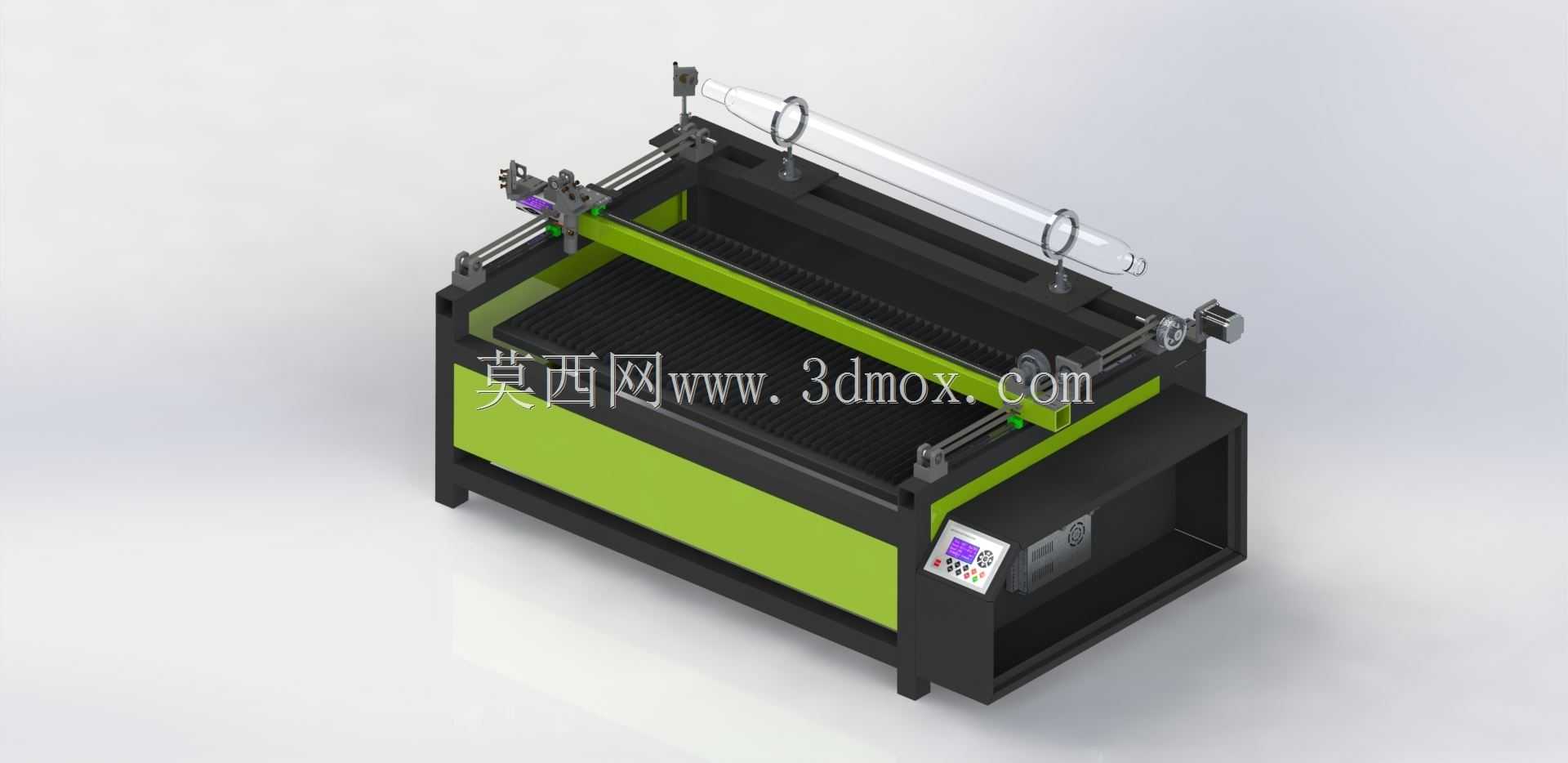

　　内部布置多道横向与纵向加强筋，焊接完成后经过振动时效处理消除内应力，避免长期使用过程中床身变形导致的切割精度漂移，床身上表面的安装基准面经过龙门铣一次性精加工，平面度公差控制在0.1mm/米以内，保证导轨、齿条等传动部件的安装基准精度。传动系统采用齿轮齿条配合直线导轨的组合，X轴方向采用双驱同步结构，避免长行程下的横梁扭动问题，Y轴布置在横梁上方，拖链内置所有气管、电缆线路，避免加工过程中火花飞溅损坏线路，传动部件的安装位置都设计了可调节的偏心结构，方便后期使用过程中调整传动间隙，补偿磨损带来的精度损失。激光发生单元布置在床身侧方的独立机柜内，配套的水冷系统、气路控制单元都集成在同一个机柜空间里，减少外部管路的走线长度，在钣金加工、五金制品批量生产的车间场景里，激光切割设备是替代传统冲裁、等离子切割的核心加工单元，这套二氧化碳激光切割的结构方案，完全围绕中小加工户的日常加工需求搭建，没有冗余的花哨功能，所有结构设计都指向加工稳定性、操作便捷性与维护成本控制三个核心目标。从实际加工用途来看，这套设备主要面向厚度20mm以内的碳钢、10mm以内的不锈钢以及亚克力、木板等非金属材料的平面裁切作业，覆盖五金零件下料、广告标识制作、机箱机柜加工等绝大多数中小批量加工场景，不需要配套复杂的自动化上下料机构，单人工位即可完成上下料、参数调整、加工监控的全流程操作，适配个体加工户、小型加工厂的场地与人员配置。设备的床身采用整体焊接箱型结构，

　　光路径采用全封闭的护罩结构，避免灰尘、加工碎屑污染反射镜片，光路调整位置设计了快开检修口，不需要大面积拆解护罩即可完成镜片清洁、光路校准的日常维护操作。切割头部分采用电容式随动结构，能够实时感应喷嘴与加工板材之间的距离，自动调整Z轴高度，保证切割过程中焦点位置始终处于合理区间，即使板材存在轻微的平面度误差，也不会出现撞枪或者切割不透的问题，切割头的喷嘴采用快拆结构，更换不同口径的喷嘴不需要额外工具，几秒钟即可完成切换，适配不同厚度、不同材质材料的切割气路需求。设备的操作工位布置在床身前端偏右的位置，操作面板高度按照成年人站立操作的舒适高度设计，所有控制按钮、状态指示灯都布置在伸手可及的范围内，工位旁边预留了工具放置台的安装位置，

　　可以放置常用的调整工具、喷嘴、镜片等耗材，不需要额外搭配工具车。从安装边界来看，这套设备的整体占地尺寸控制在4.5米长、3米宽的范围内，不需要特殊的地基处理，普通硬化水泥地面即可安装，地面承重要求不高，普通工业厂房的地面承重完全满足需求，设备总高度控制在2.2米以内，适配绝大多数标准厂房的层高要求，不需要额外加高车间空间。气路系统设计了高压氧气、低压空气两路独立供气通道，分别对应碳钢切割、非金属切割的不同供气需求，气路入口处配置了三级过滤装置，过滤掉压缩空气中的水分、油分与杂质，避免污染光学镜片，同时每个气路分支都配置了独立的调压阀与压力表，可以根据加工需求单独调整供气压力，保证切割断面的质量。排烟系统采用下抽风结构，床身内部布置分区域的抽风风道，配合随切割头移动的吸风口，能够及时抽走切割过程中产生的烟尘与废气，避免烟尘在车间内扩散，排烟口的尺寸适配常规的工业除尘管道，不需要额外定制转接头即可对接车间的集中除尘系统。设备的所有电气线路都采用航空插头连接，后期搬迁或者维护的时候，不需要逐一标记线路，拔下插头即可拆解部件，重新组装的时候也不会出现线路接错的问题，电气柜内部采用分层布置结构，强电、弱电线路分开走线，避免信号干扰，每个电气元件都预留了清晰的标识，故障排查的时候可以快速定位问题点。在实际加工的精度表现上，这套结构的定位精度可以达到±0.05mm，重复定位精度±0.03mm，完全满足绝大多数钣金加工、五金零件的精度要求，

　　切割碳钢的时候断面光滑，挂渣量极少，不需要额外的打磨工序即可直接进入下一道折弯、焊接工序，能够有效减少后续工序的工作量。设计过程中特意考虑了易损件的通用性，所有传动部件、密封件、光学镜片都采用行业通用的标准规格，用户在当地的五金市场或者工业配件店即可采购替换，不需要依赖原厂的专属配件，大幅降低后期的使用与维护成本，避免因为等待专属配件导致的设备停机误工。床身两侧设计了可折叠的接料托盘，加工完成的小零件可以直接掉落到托盘里，不需要操作人员探身到床身内部捡拾零件，既提升了操作安全性，也能减少零件掉落磕碰导致的表面划伤，托盘表面铺设有耐磨的橡胶垫，避免零件碰撞产生变形或者掉漆。横梁采用铝合金挤压型材结构，经过时效处理后重量轻、刚性好，高速移动的时候不会产生明显的振动，能够保证高速切割过程中的轨迹精度，相比钢制横梁，铝合金横梁的运动惯量更小，伺服电机的负载更低，能够有效延长伺服系统的使用寿命，同时也能提升设备的空行程移动速度，减少加工辅助时间。
