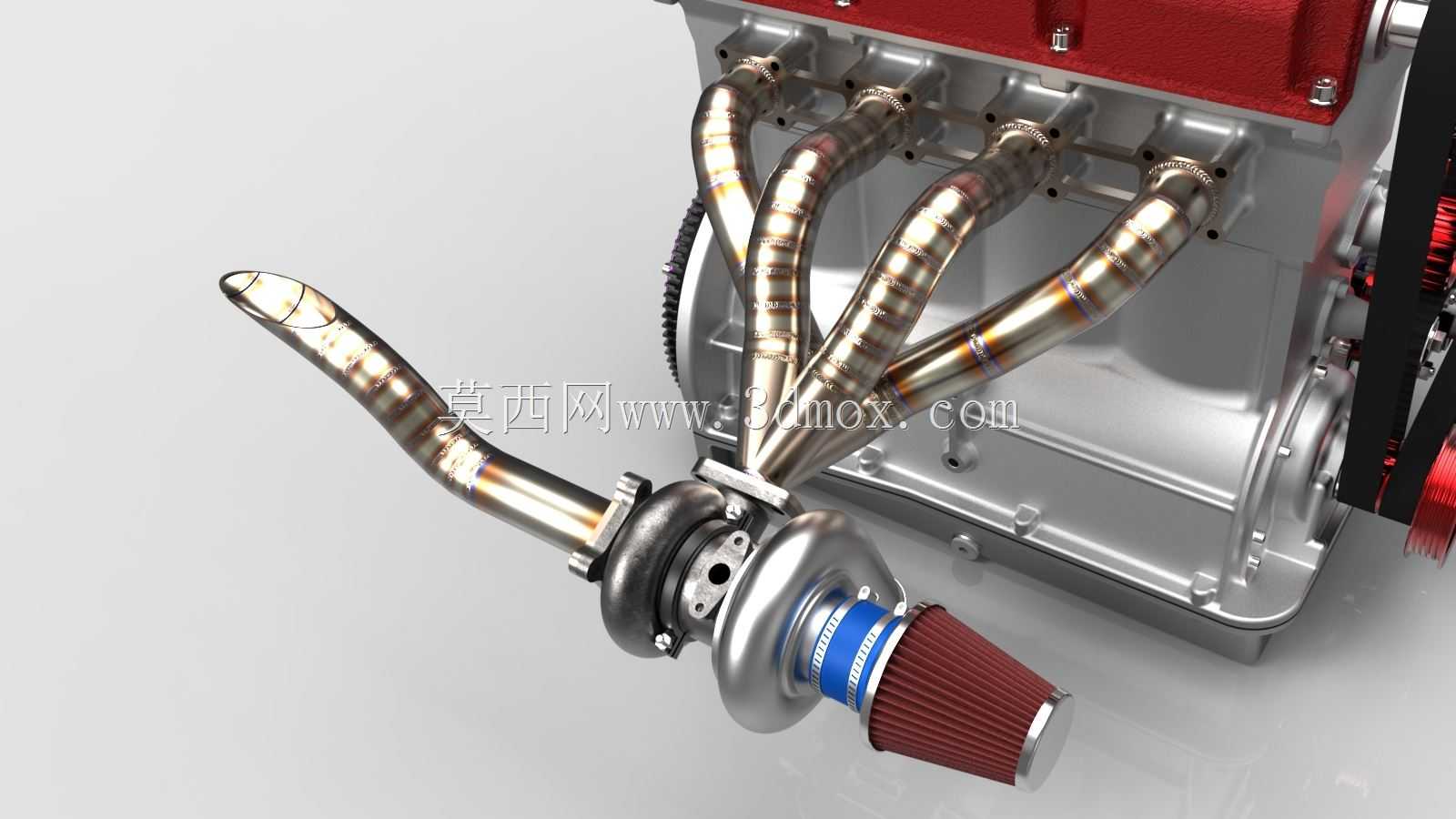

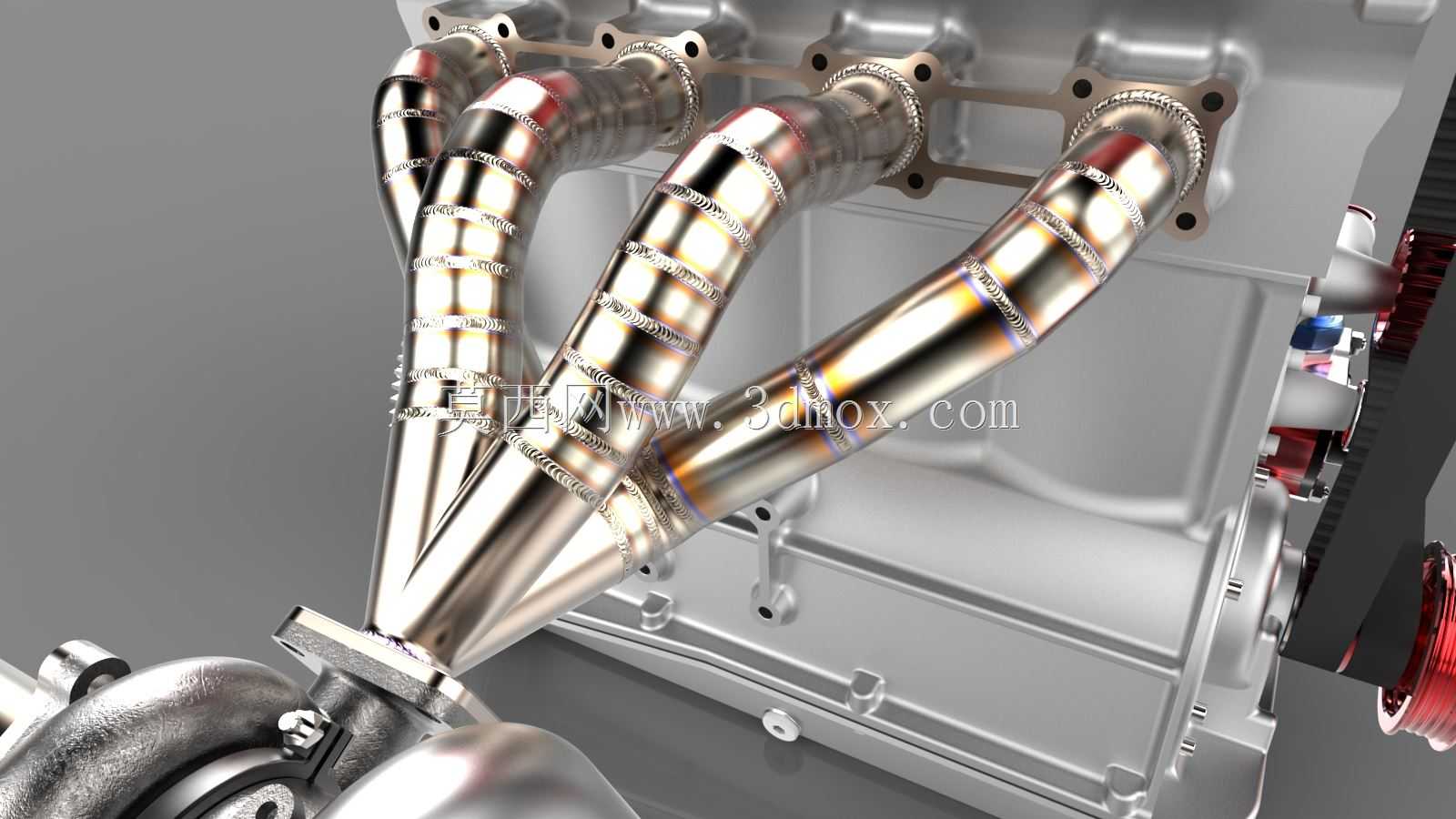

涡轮增压发动机焊接排气歧管结构设计

　　在车用内燃机的性能升级与量产机型的进排气系统开发中，排气歧管作为衔接气缸排气道与涡轮增压器蜗壳的核心导流部件，其结构合理性直接决定了排气脉冲的利用效率、各缸排气干扰程度以及涡轮端的响应速度，这套焊接结构的排气歧管，正是针对小排量直列四缸涡轮增压机型的性能取向需求完成的结构设计。不同于传统铸铁排气歧管依赖铸造成型获得复杂流道的思路，这套歧管采用等长不锈钢管弯制后焊接成型的工艺路线，每一段支管的走向都经过反复调整，确保四个气缸排出的废气到达涡轮蜗壳入口的行程差控制在极小范围内，避免相邻气缸的排气脉冲出现相互干涉，导致排气背压升高、涡轮迟滞加剧的问题。从安装边界来看，歧管的进气法兰严格匹配直列四缸发动机缸盖的排气道接口位置，法兰面的螺栓孔位、密封槽结构完全对应缸盖侧的安装基准，不需要对缸盖做任何改装即可完成对位安装，法兰厚度经过校核，能够承受长期高温排气冲刷下的热变形量，避免长期使用后出现密封面翘曲漏气的问题。歧管的出气端直接对接涡轮增压器的蜗壳入口，接口采用V型卡箍的连接形式，相比传统法兰螺栓连接，既能够降低连接部位的整体重量，也可以补偿歧管受热膨胀后产生的轴向与径向位移，减少热应力集中导致的焊缝开裂风险。在支管的排布设计上，采用了顺序交汇的结构，按照发动机的点火顺序将相邻点火气缸的支管尽可能错开交汇位置，避免前一缸排出的高压废气倒灌进处于排气重叠角的相邻气缸，影响气缸的扫气效率，这一点对于高转速区间的充气效率提升尤为关键。

　　每一段弯管的弯曲半径都经过优化，在避让发动机周边附件、防火墙以及转向助力泵、发电机等外围部件的前提下，尽可能减小管路的弯折角度，降低废气在管内流动的沿程阻力，同时弯管部位的椭圆度控制在合理范围内，避免弯制过程中出现管壁过薄或者截面变形导致的流道截面积突变。焊接部位的设计充分考虑了高温工况下的可靠性，支管与法兰、支管与支管交汇部位、支管与涡轮连接端的焊缝都采用连续满焊结构，焊脚高度匹配管壁厚度，既保证焊接强度，也避免焊瘤凸入流道内部增加排气阻力。整套歧管的外部轮廓充分考虑了整车机舱的布置空间，管路走向避开了发动机悬置、机油滤芯、冷却水管等需要定期维护的部件，不会给后续的保养操作造成干涉，同时歧管与周边橡胶管路、

　　线束的距离都保留了足够的隔热间隙，避免高温辐射导致周边部件过早老化。在实际使用场景中，这类焊接式不锈钢排气歧管既可以用于量产涡轮增压车型的原厂性能升级，替换原有重量大、流道粗糙的铸铁歧管，降低排气系统的整体重量，提升涡轮响应速度，也可以用于改装领域的动力升级方案，配合更大压气机流量的涡轮增压器，满足发动机动力提升后的排气导流需求。不同于铸造歧管需要开模生产的高成本、长周期，焊接式歧管可以通过调整弯管参数快速适配不同机型的安装边界，开发周期更短，也更容易针对特定的动力输出目标做流道的定制化调整。设计过程中需要反复校核不同工况下的热变形量，因为排气歧管长期处于800-1000摄氏度的高温工作环境，不锈钢材料在高温下的热膨胀量较大，

　　如果管路的固定点设计不合理，很容易在长期热循环过程中出现焊缝开裂、法兰变形漏气的问题，因此这套歧管在靠近涡轮端的位置预留了一定的形变补偿空间，通过管路自身的微量形变吸收热应力，不需要额外增加膨胀节结构，简化了整体结构的同时也提升了可靠性。另外，歧管管壁厚度的选择也经过权衡，管壁过薄会导致高速气流下的管壁振动加剧，辐射出更大的排气噪音，同时长期高温下更容易出现烧蚀穿孔的问题；管壁过厚则会增加整体重量，同时提升热量向机舱内部的传导量，影响周边部件的工作温度稳定性，最终选用的管壁厚度兼顾了结构强度、隔热性能与重量控制的需求。流道内部的光滑度也是设计中重点关注的部分，焊接完成后对管内焊缝位置做打磨处理，减少废气流动过程中的紊流产生，让排气脉冲能够更顺畅地推动涡轮叶轮转动，提升低转速下的涡轮建压速度，改善日常驾驶中的动力响应表现。
