干式油底壳润滑油泵结构设计

　　在高性能内燃机、改装赛车以及持续大负荷工况作业的工程机械动力单元中，传统湿式油底壳的润滑方案往往存在机油晃动吸空、高速工况油压不稳、曲轴搅油阻力过大等问题，干式油底壳润滑系统正是为解决这类痛点而生，而这套模型对应的干油底壳油泵，正是整个干式润滑系统的核心动力部件。从实际装车与设备配套的场景来看，这类油泵通常需要同时具备多回路抽油与压力供油的能力，模型呈现的多接口结构，正是对应了不同位置的抽油回路——分别从油底壳的多个集油腔将机油抽出，输送到外置的储油罐中，再通过独立的供油回路将稳压后的机油输送到发动机各摩擦副表面，避免车辆在高速过弯、急加减速或者工程机械大倾角作业时，机油因为惯性偏移导致机油泵吸入空气，造成润滑失效拉缸的严重故障。

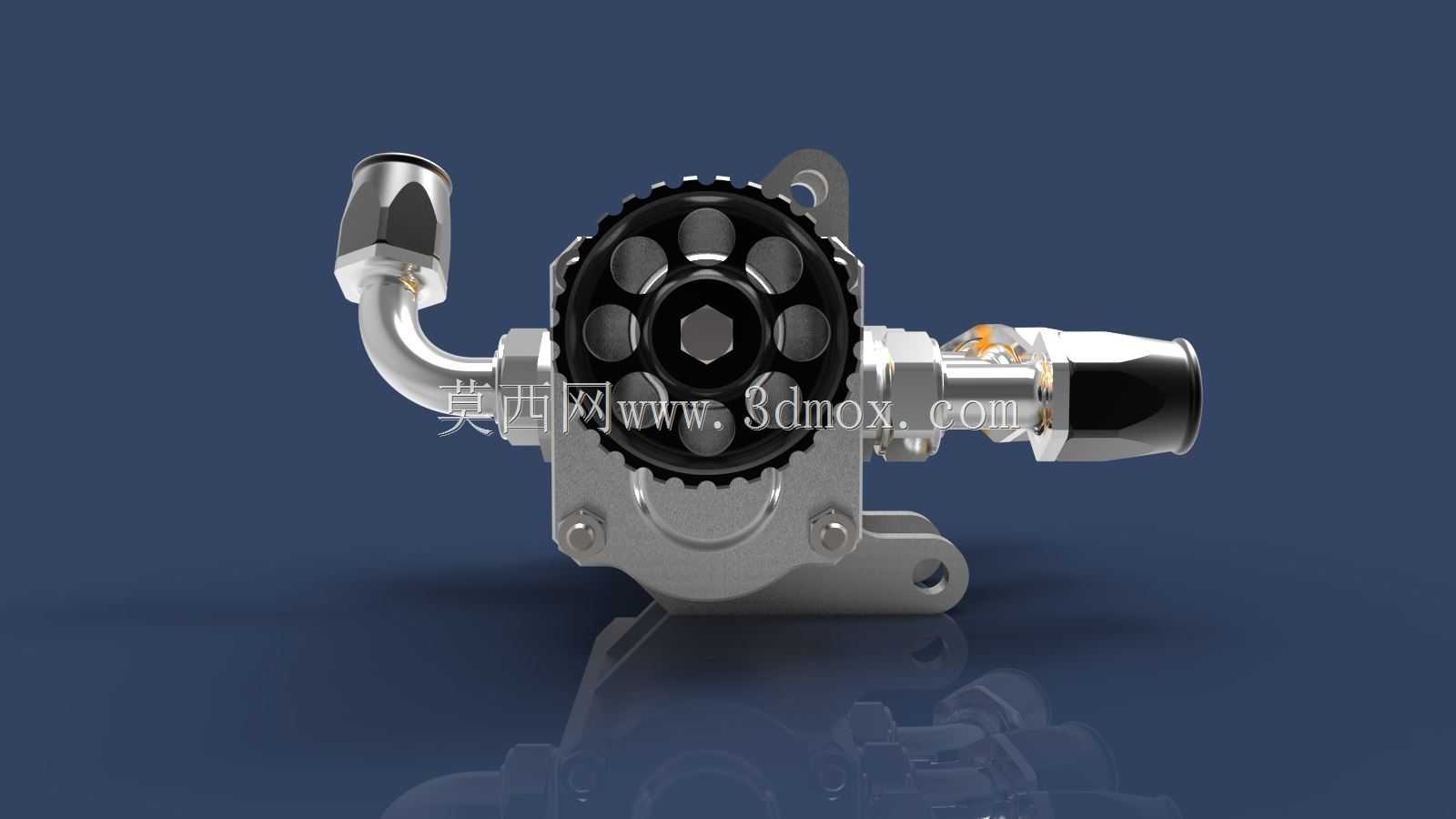

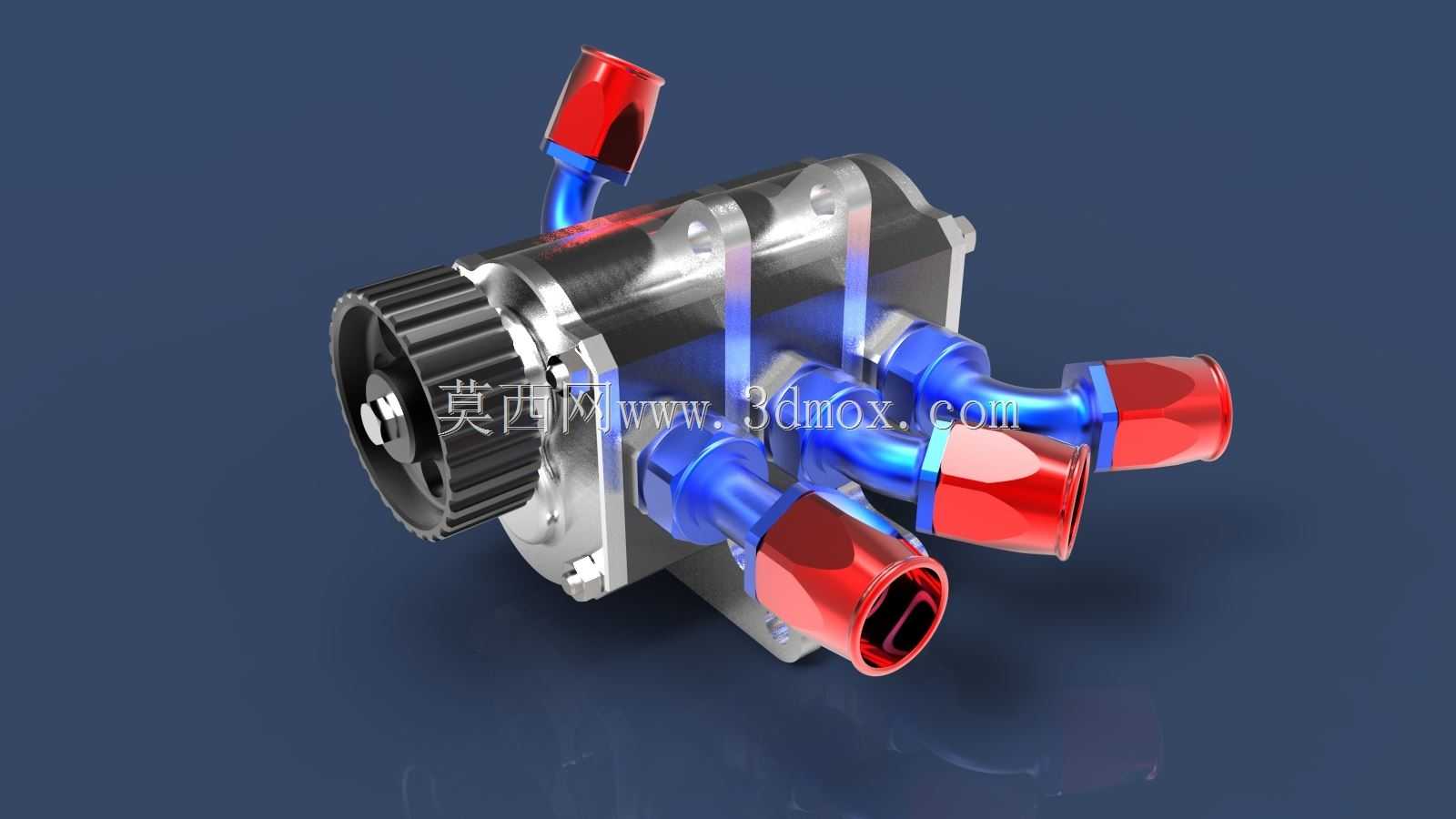

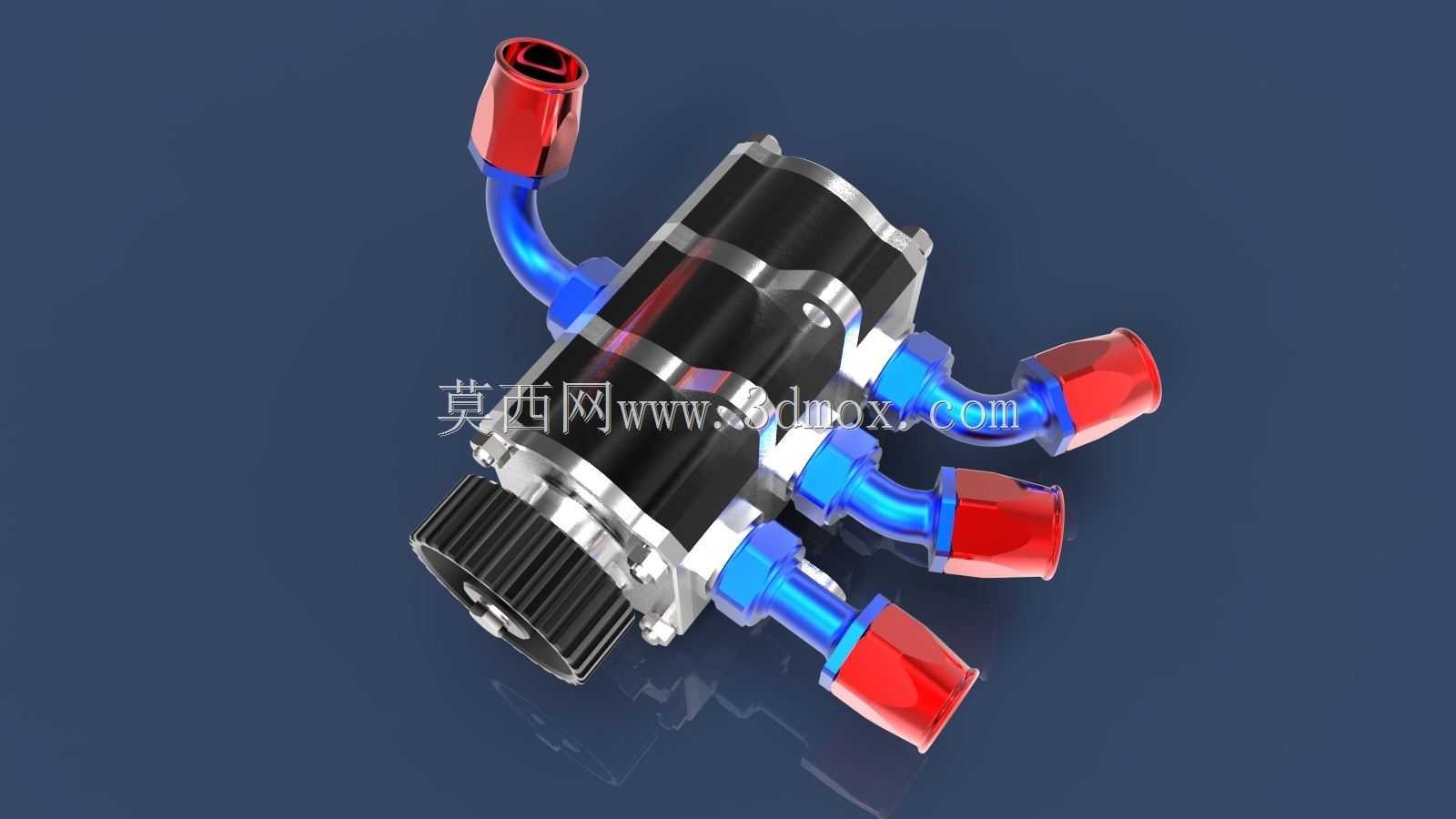

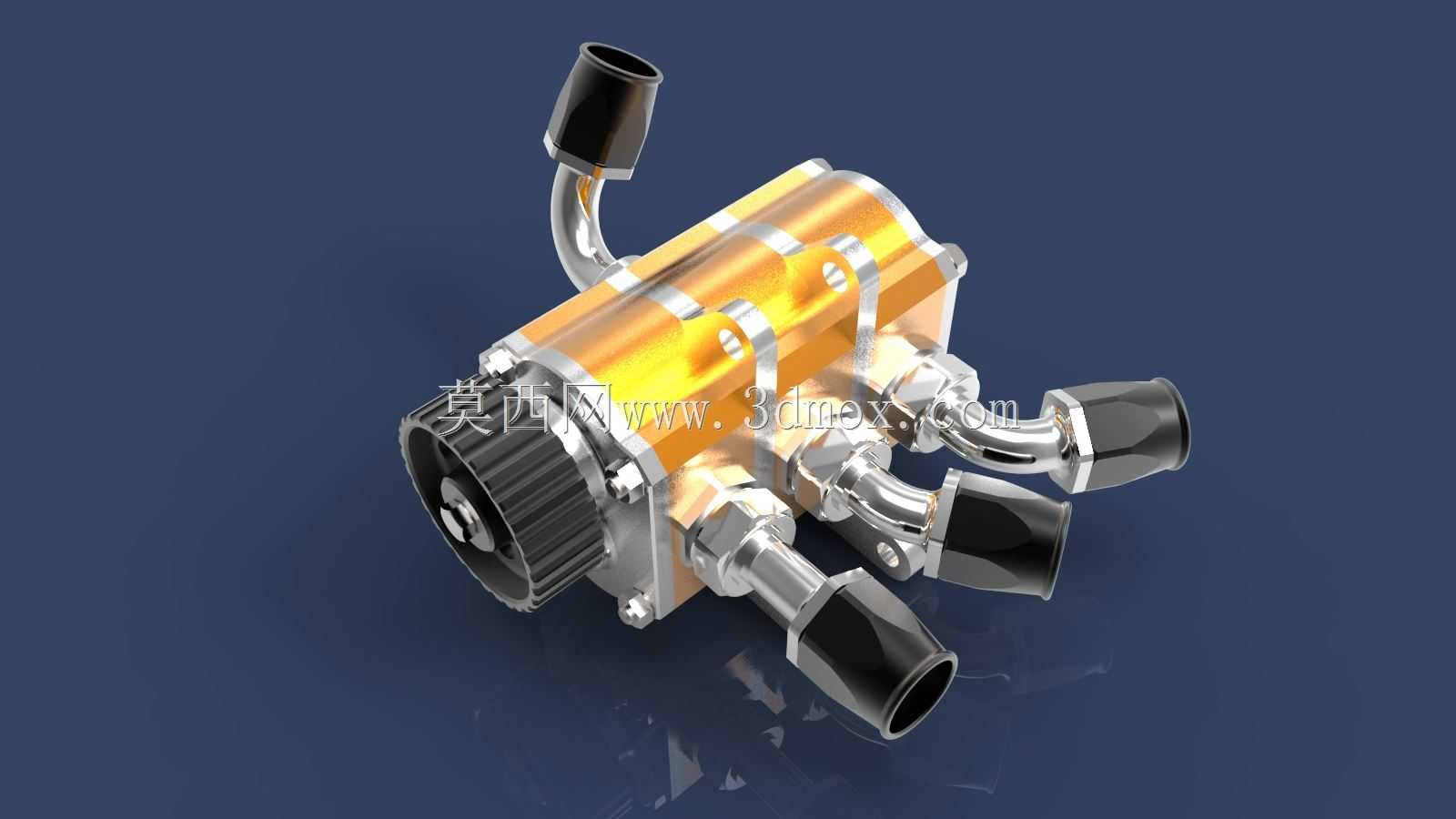

　　从结构设计思路来看，这套油泵采用了齿轮式转子结构，输入端的同步带轮结构是为了匹配发动机前端轮系的传动比，保证油泵转速与发动机转速形成固定匹配，在不同工况下都能提供足够的抽油流量与供油压力。泵体上的多组金属接头采用了硬管连接适配结构，接头处的锥面密封设计可以承受润滑系统的持续工作压力，避免高压机油渗漏，同时不同管径的接头对应不同的回路流量需求：抽油回路因为要快速抽出油底壳内的回流机油，管径设计更大，供油回路因为要建立稳定油压，管径相对更小，保证各润滑点的机油压力符合设计要求。泵体本身采用了分段式铝合金壳体设计，既可以减轻自身重量，也能保证加工时各齿轮腔的同轴度精度，壳体上的固定凸台预留了标准螺栓安装孔，安装时可以直接固定在发动机缸体侧面的预设安装位上，不需要额外设计复杂的转接支架。

　　在安装边界的考量上，这套油泵的整体外形轮廓充分考虑了发动机舱的布局空间，输入端带轮的位置与发动机曲轴带轮、水泵带轮处于同一平面，保证传动皮带的走线顺畅，不会与周边的发电机、空调压缩机等附件发生干涉。各油路接口的朝向经过优化，连接油管后不会与发动机的排气歧管、悬置支架等部件产生空间冲突，同时油泵的最低安装位置高于外置储油罐的最高液面？不对，应该是抽油口的位置可以通过油管延伸到油底壳的最低集油点，不管发动机处于何种倾斜角度，都能保证至少一个抽油口处于机油液面以下，持续将油底壳内的机油抽走，让油底壳内始终保持无积油的状态，这样曲轴旋转时不会搅动机油，既减少了动力损耗，也能避免机油因为高速搅动产生气泡影响润滑效果。

　　从功能特性上看，这类多回路干油底壳油泵相比普通单级机油泵，流量冗余设计更大，能够满足大排量高功率发动机在高转速下的润滑需求，泵体内部的泄压阀结构可以在系统压力超过设定阈值时自动旁通部分流量，避免油压过高损坏机油滤清器或者密封件。金属壳体的散热结构也能辅助机油散热，降低外置机油冷却器的热负荷。在建模过程中，各部件的配合公差都按照实际加工要求做了预留：齿轮与泵腔的间隙控制在合理范围，既保证容积效率不会因为间隙过大泄压，也不会因为间隙过小导致热膨胀后齿轮卡滞；轴封位置的结构设计匹配标准油封尺寸，保证长期运转下不会出现机油渗漏；各接头的螺纹规格采用行业通用的标准管螺纹，方便后期维护更换油管接头，不需要单独定制非标配件。

　　在实际配套选型时，这类油泵的参数匹配需要结合发动机的排量、最高转速、预期的最大侧向加速度来确定回路数量与单路流量，模型呈现的四接口结构，通常适用于V型六缸到V型八缸的高性能发动机，或者是长期在倾斜场地作业的小型工程机械动力单元，安装时需要注意泵轴与传动轮系的平行度，皮带张紧力调整到厂家推荐范围，避免皮带过早磨损或者轴承承受额外的径向力。油泵的进出油口需要按照标识对应连接，错接会导致抽油回路无法正常建立真空，造成油底壳积油，失去干式油底壳的设计意义。日常维护中，这类油泵的可靠性很高，只需要在更换机油时同步检查泵体有没有渗漏，传动皮带有没有老化裂纹即可，齿轮转子本身的设计寿命通常与发动机大修周期一致，不需要单独拆解维护。
