钢管焊接式赛车防滚车架结构设计

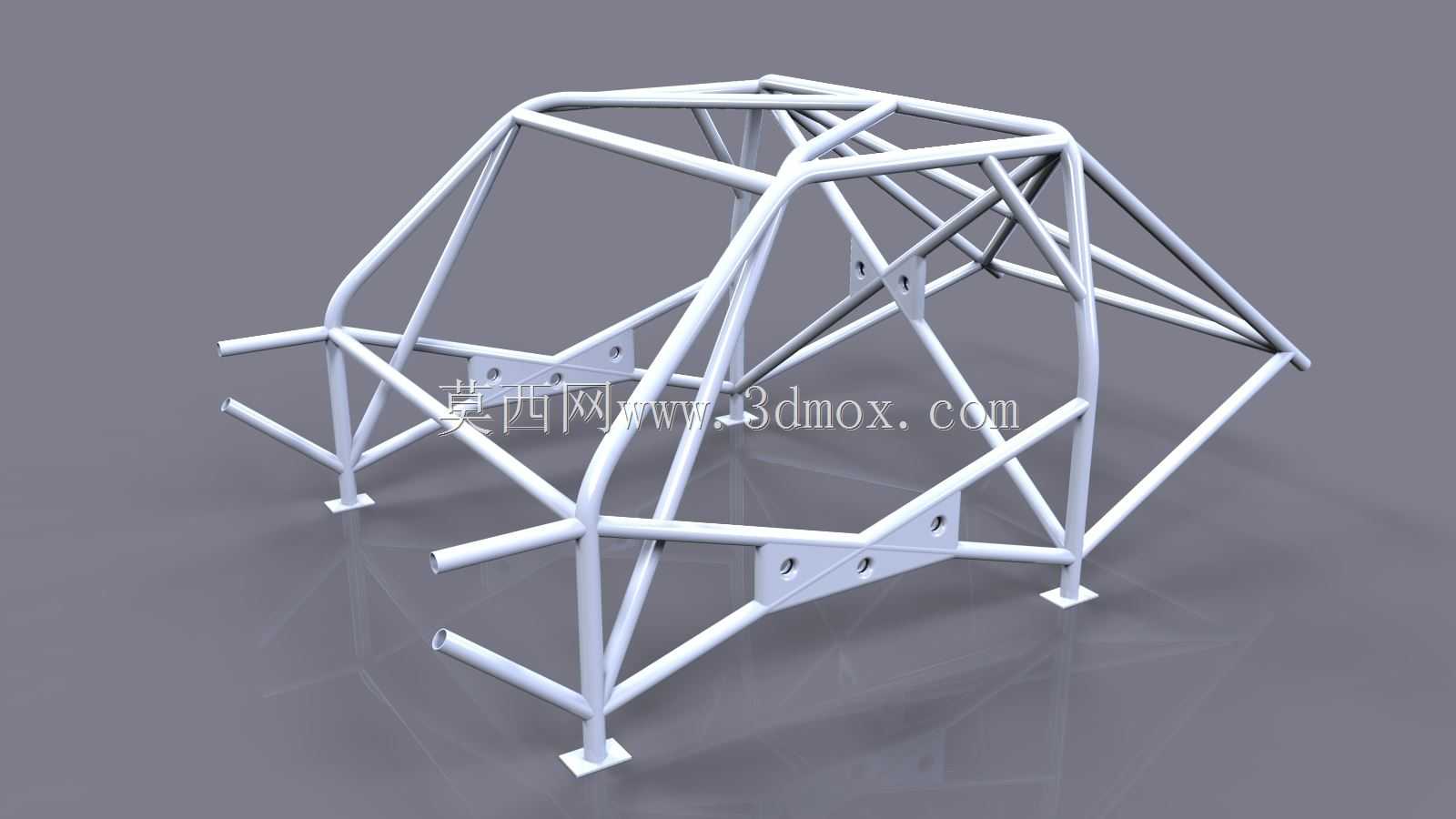

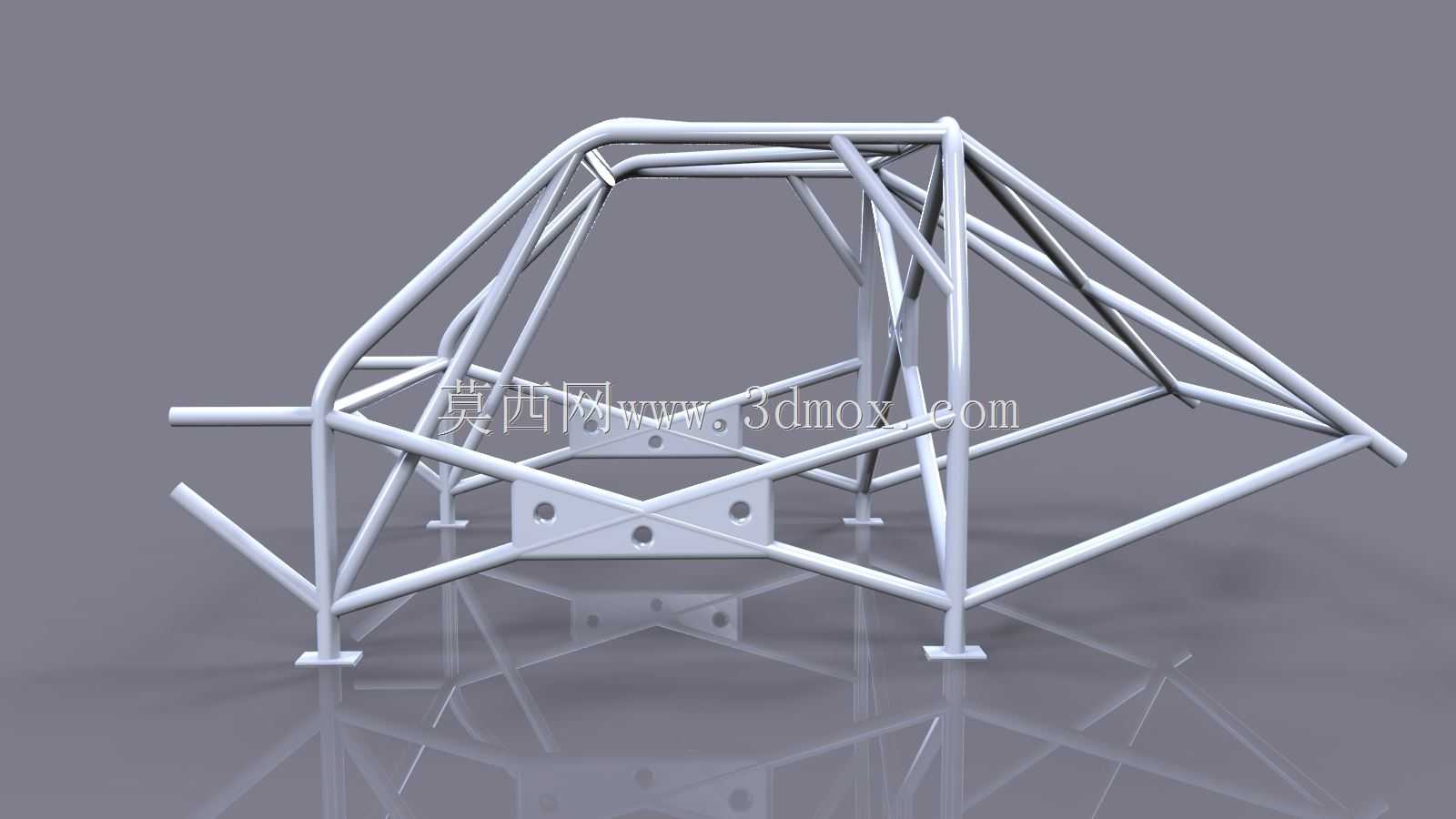

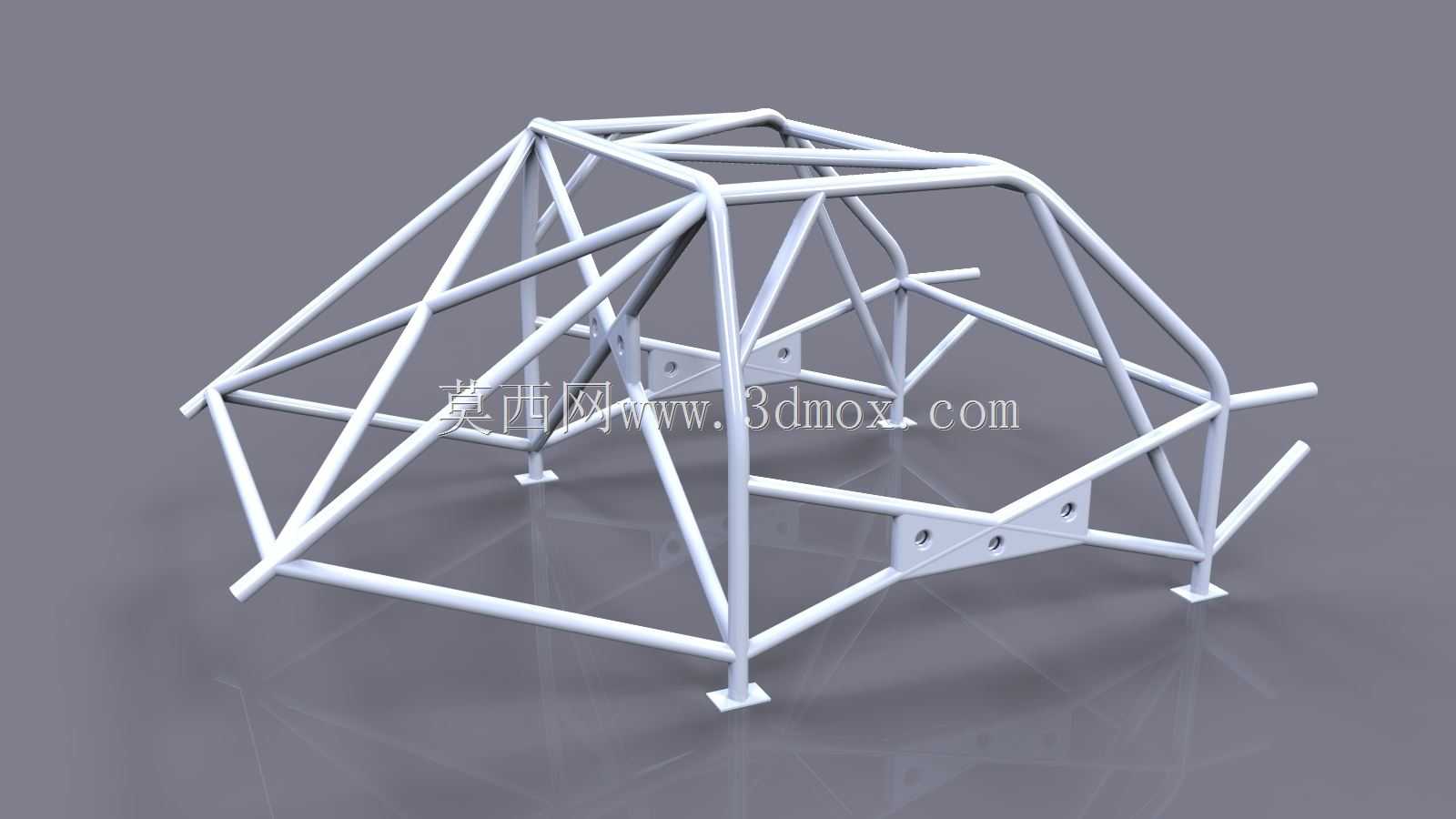

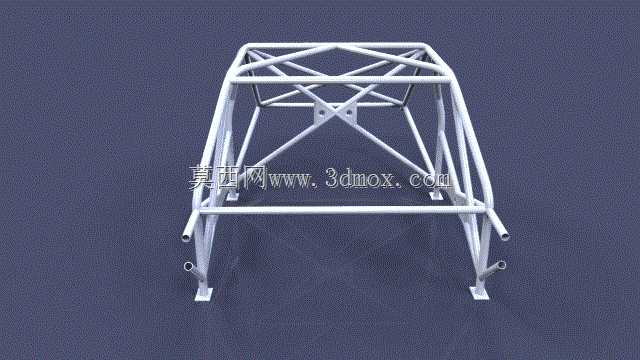

　　场地拉力、漂移及方程式类赛事的参赛车辆，必须依托高强度防滚车架作为核心安全承载结构，这套管状桁架式车架完全替代民用车辆的承载式车身，直接承担碰撞冲击、悬架载荷传递、乘员舱防护的多重作用。从结构布局来看，整体采用冷拔无缝合金钢管弯折焊接成型，主环位于乘员肩部后方位置，采用整管弯制避免对接焊口处于受力集中区域，前环延伸至仪表台前方位置，两侧通过纵向主管连接主环与前环，形成乘员舱的核心封闭框架。斜向支撑的布置完全遵循受力传导逻辑，主环斜撑向后延伸至后悬架安装点位置，将侧翻时的顶部冲击力直接传导至底盘硬点，避免主环出现弯折变形侵入乘员生存空间；门槛位置的纵向边梁采用双管并排布置，侧面碰撞时可通过管材溃缩吸收冲击能量，

　　同时为座椅安全带固定点提供足够的安装刚度。设计阶段需要重点匹配安装边界尺寸，车架整体宽度需适配赛事规则要求的乘员舱最小净空，两侧门槛梁的间距要预留座椅、方向盘、操纵机构的安装空间，底部的安装支脚对应前后悬架的硬点位置，孔位精度控制在合理公差范围内，保证悬架安装后定位参数符合设计要求。顶部的横向支撑管除了强化框架抗扭刚度外，还可作为车顶防护的受力结构，当车辆发生翻滚时，顶部管材首先接触地面，配合斜撑形成的三角稳定结构，可保证乘员头部与车架管材之间保留足够的安全间隙，避免挤压伤害。不同于民用改装的加装式防滚架，这套一体化焊接的车架本身就是整车的承载基体，发动机、变速器、油箱、冷却系统等所有总成部件都直接安装在车架对应的支架上，

　　省去了民用车身的冗余钣金结构，整车重量可控制在极低水平，同时抗扭刚度远高于普通改装车架。管材的管径与壁厚选择经过受力匹配，主受力环管采用大管径厚壁管材，次要支撑位置采用稍小管径的同材质管材，在保证结构强度的前提下尽可能降低冗余重量，所有焊接位置均采用满焊工艺，焊后做应力消除处理，避免长期赛事工况下焊缝出现疲劳开裂。车架前部的延伸结构对应前悬架与转向机构的安装位，预留出发动机舱的布置空间，后部延伸结构对应后悬架、差速器的安装点，前后受力路径均通过纵向主管直接连通到主环结构，碰撞时的冲击力可沿整个框架分散传导，不会出现局部应力集中导致的结构失效。在实际赛事应用中，这类车架需要通过赛事组织方的结构强度认证，除了静态刚度测试外，

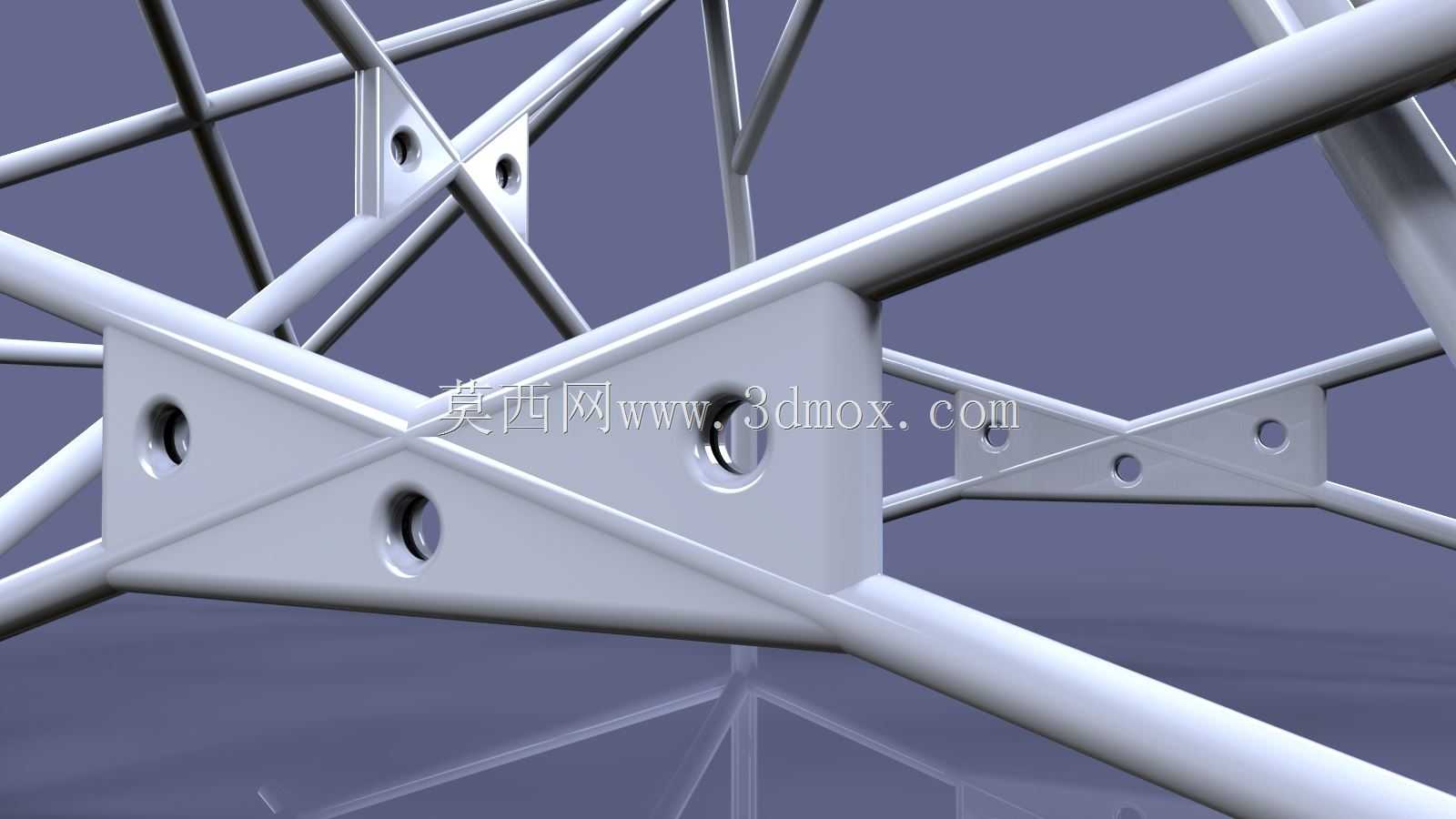

　　还要通过侧翻、侧碰、前碰的模拟载荷验证，确保各种极端事故工况下乘员舱的结构完整性。设计过程中需要反复校核各管材的受力角度，斜撑的布置尽可能形成等边三角结构，最大化桁架结构的受力效率，避免出现大跨度无支撑的直管段，防止管材在冲击载荷下发生失稳弯折。乘员舱内部的横梁位置预留了安全带安装点、座椅安装支架的焊接位，防火墙位置的支撑管可用于安装踏板总成、转向柱固定支架，所有安装点的位置都经过人机工程校核，保证不同体型的车手都能获得合适的驾驶坐姿，同时所有操作部件与车架之间保留足够的安全距离，碰撞时不会出现部件移位挤压车手的情况。
