车辆悬架螺旋弹簧液压减震器结构设计

　　这款减震部件是车辆悬架系统的核心缓冲阻尼元件，日常应用覆盖乘用车辆、越野摩托、全地形车以及小型非道路作业机械的行走机构中，承担着滤除路面颠簸冲击、约束悬架弹跳行程、维持轮胎接地附着力的关键作用。在实际行驶工况下，车轮碾过碎石、坑洼、减速带等不平整路面时产生的垂向冲击力，会先传递至减震器下端的连接吊耳，此时部件内部的阻尼结构会与外置螺旋弹簧协同作用，将瞬间的刚性冲击转化为平缓的阻尼耗能过程，避免冲击直接传递至车架造成驾乘人员不适，同时也能防止车架、转向机构等刚性部件长期受交变冲击出现疲劳开裂。

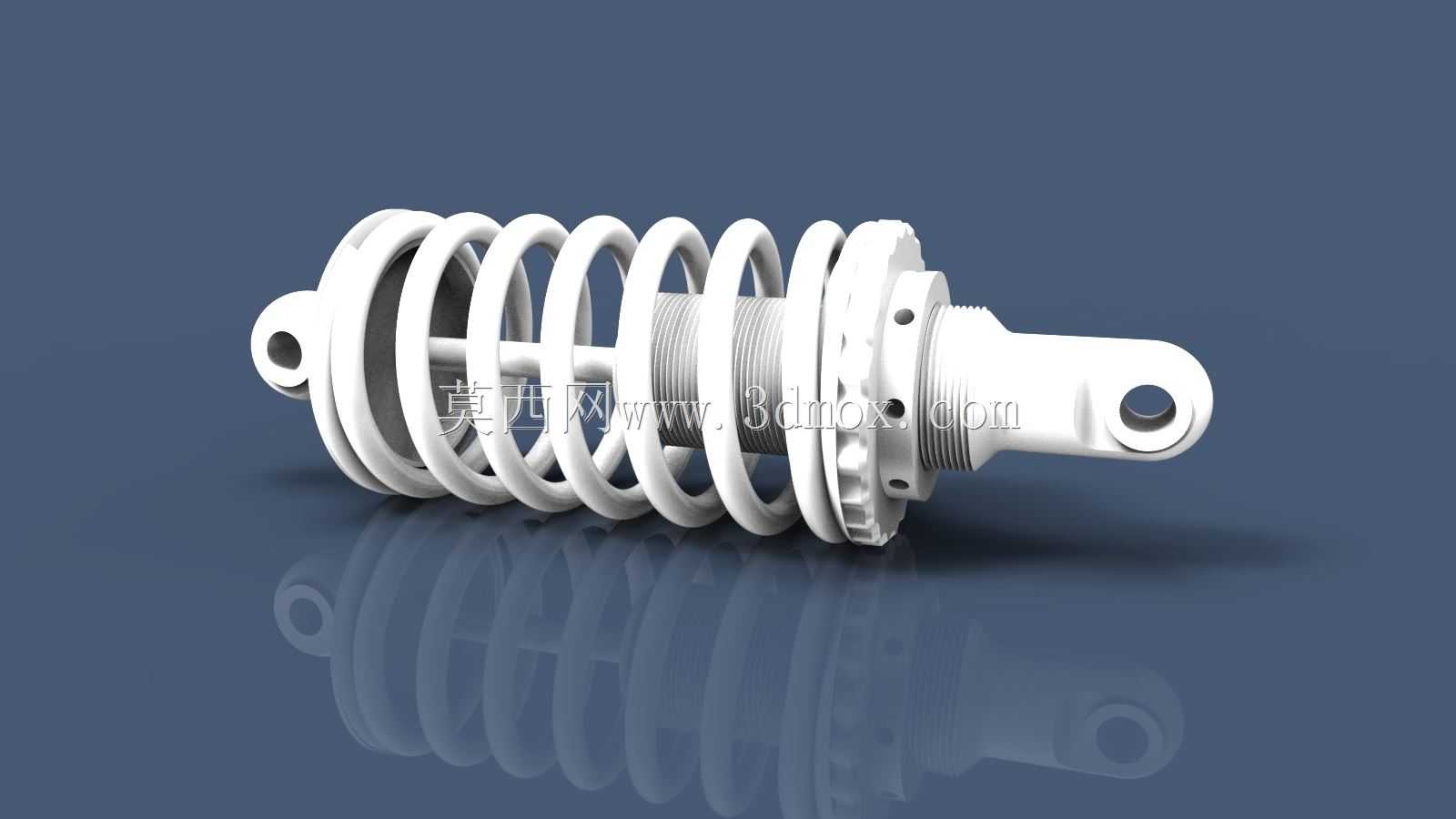

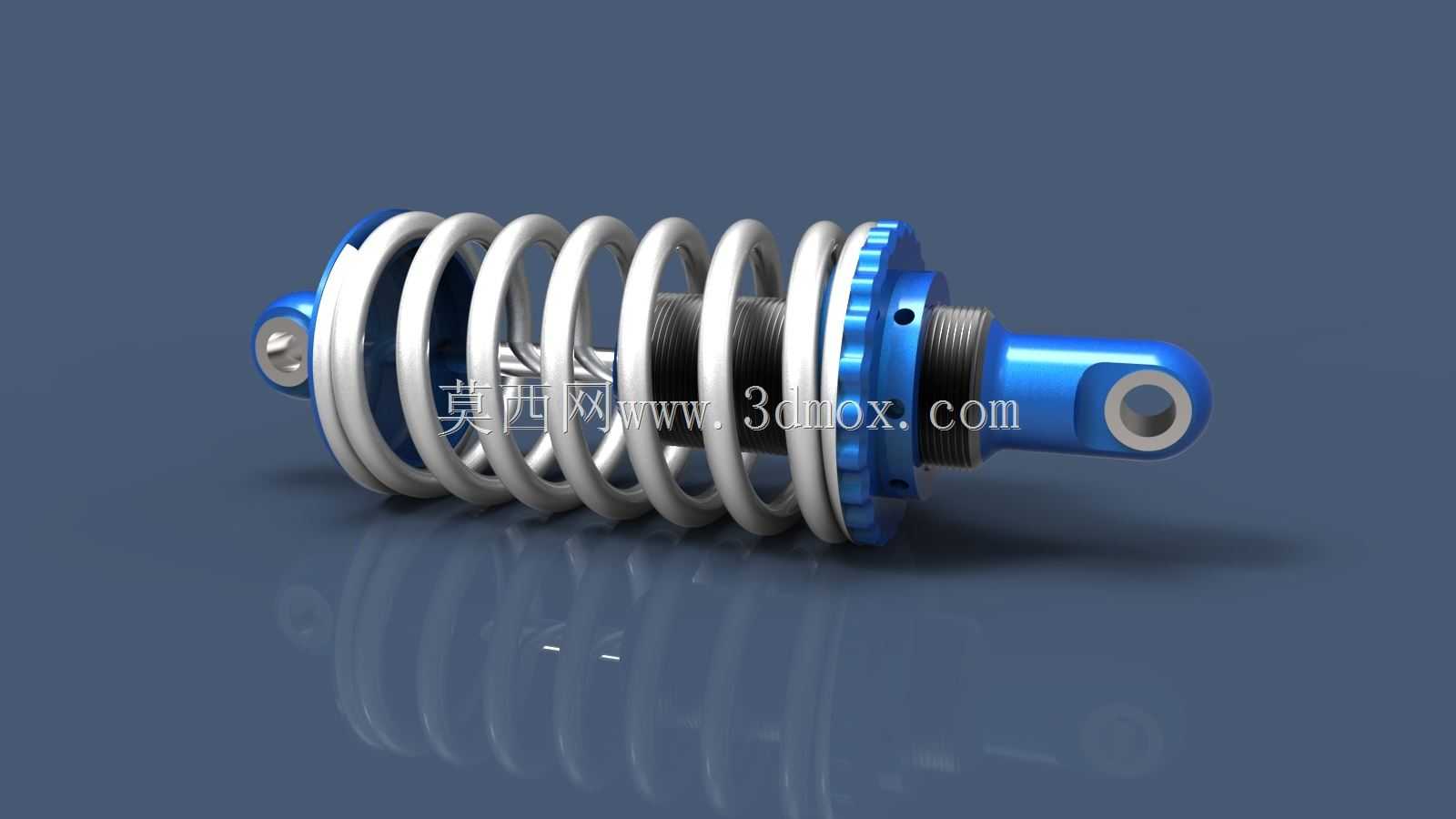

　　从结构设计逻辑来看，这款减震器采用了同轴集成式布局，将阻尼活塞杆、液压阻尼腔与螺旋弹簧整合在同一轴线上，最大限度压缩了安装所需的径向空间，适配多数紧凑型悬架的布置需求。外置的螺旋弹簧选用等节距圆柱螺旋结构，弹簧丝径经过匹配计算，能够在额定载荷下提供线性的支撑刚度，承担车身静态载荷的同时，为减震器阻尼芯分担大部分垂向承载力，避免阻尼杆长期受侧向力出现偏磨漏油。两端的连接端采用鱼眼铰接头结构，铰接孔内镶嵌耐磨衬套，既可以补偿悬架跳动过程中产生的小角度摆转偏差，也能减少连接位置的摩擦异响，衬套的阻尼特性还能额外过滤一部分高频微幅振动。

　　尺寸与安装边界方面，这款减震器的轴向总长度为290mm，两端铰接孔的中心距即为安装基准尺寸，选型时需要匹配对应车型的悬架静行程与动行程参数，预留足够的压缩余量避免弹簧压并、阻尼触底，同时也要保证拉伸极限状态下阻尼杆不会脱出缸筒。径向安装边界需要预留出螺旋弹簧外径的活动空间，避免弹簧压缩过程中与周边的车架纵梁、制动管路、轮辋发生运动干涉。上端的调节齿圈结构用于调整弹簧预紧力，通过旋转齿圈改变弹簧的初始压缩量，可以适配不同的车身载荷需求，比如单人驾乘与满载状态下，可以通过调整预紧力维持合适的车身高度，避免悬架出现打底或者过度举升的问题。

　　在功能特性上，这款减震器的液压阻尼结构采用了双向阻尼设计，压缩行程与拉伸行程分别匹配不同的阻尼系数：压缩行程阻尼值相对偏小，保证弹簧可以快速吸收冲击能量，避免车轮受到冲击时瞬间抬升失去抓地力；拉伸行程阻尼值偏大，能够约束弹簧的回弹速度，避免车辆经过颠簸后出现多次余振，保证行驶过程中的操控稳定性。阻尼缸筒的表面做了硬质阳极氧化处理，耐磨性能优异，能够长期耐受泥沙、雨水的侵蚀，活塞杆表面做了镀铬抛光处理，表面粗糙度控制在极低水平，配合双唇口油封结构，能够大幅降低漏油风险，延长部件的使用寿命。

　　实际建模过程中，需要重点关注弹簧与阻尼筒的同轴度公差，两端铰接孔的平行度要求，以及阻尼杆伸缩过程中与导向套的配合间隙，这些参数直接影响减震器装车后的工作平顺性与使用寿命。弹簧的建模需要严格匹配实际节距、中径、丝径参数，保证仿真分析时刚度特性与实物一致，阻尼缸的内部油道、阀片结构虽然属于内部零件，但在做悬架运动仿真时也需要预留出对应的运动行程，避免出现运动学干涉。
