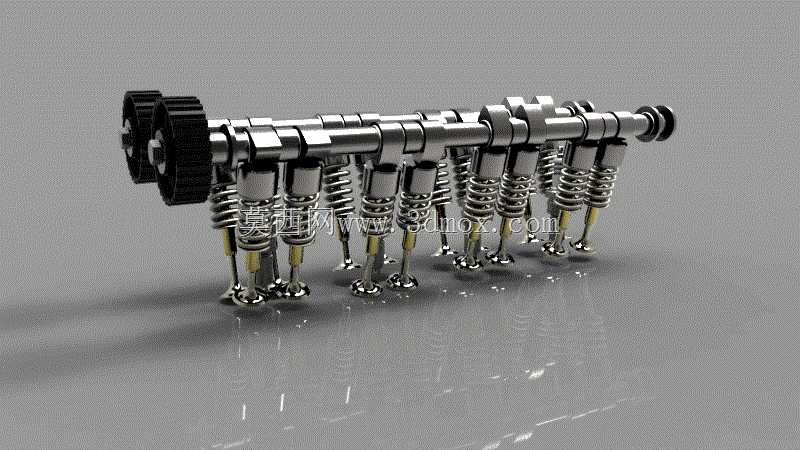

十六阀双顶置凸轮轴配气机构结构

　　这套配气结构对应直列四缸发动机每缸四气门的进排气控制需求，在量产乘用车动力总成、小型非道路内燃机的开发验证环节，常作为配气相位匹配、运动干涉校核的核心参考结构。日常运行中，凸轮轴随曲轴正时机构同步转动，凸轮型线的升程变化直接驱动挺柱、气门杆克服弹簧预紧力完成往复动作，精准控制每个气缸进气门、排气门的开启与关闭时序，保证气缸在进气行程吸入充足新鲜充量，排气行程彻底排出燃烧废气，压缩与做功行程保持气门密封，直接决定内燃机的充气效率、动力输出平顺性与排放表现。

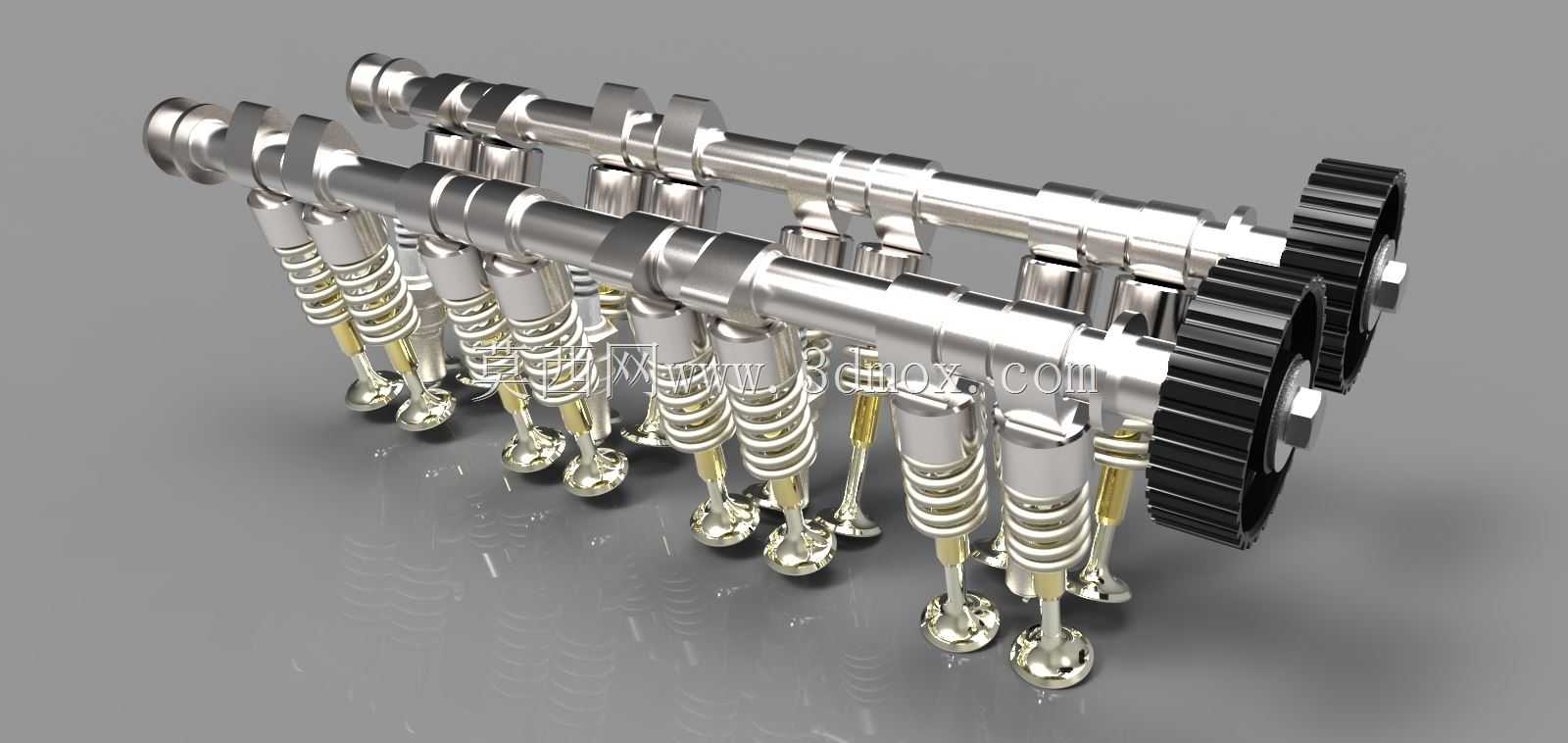

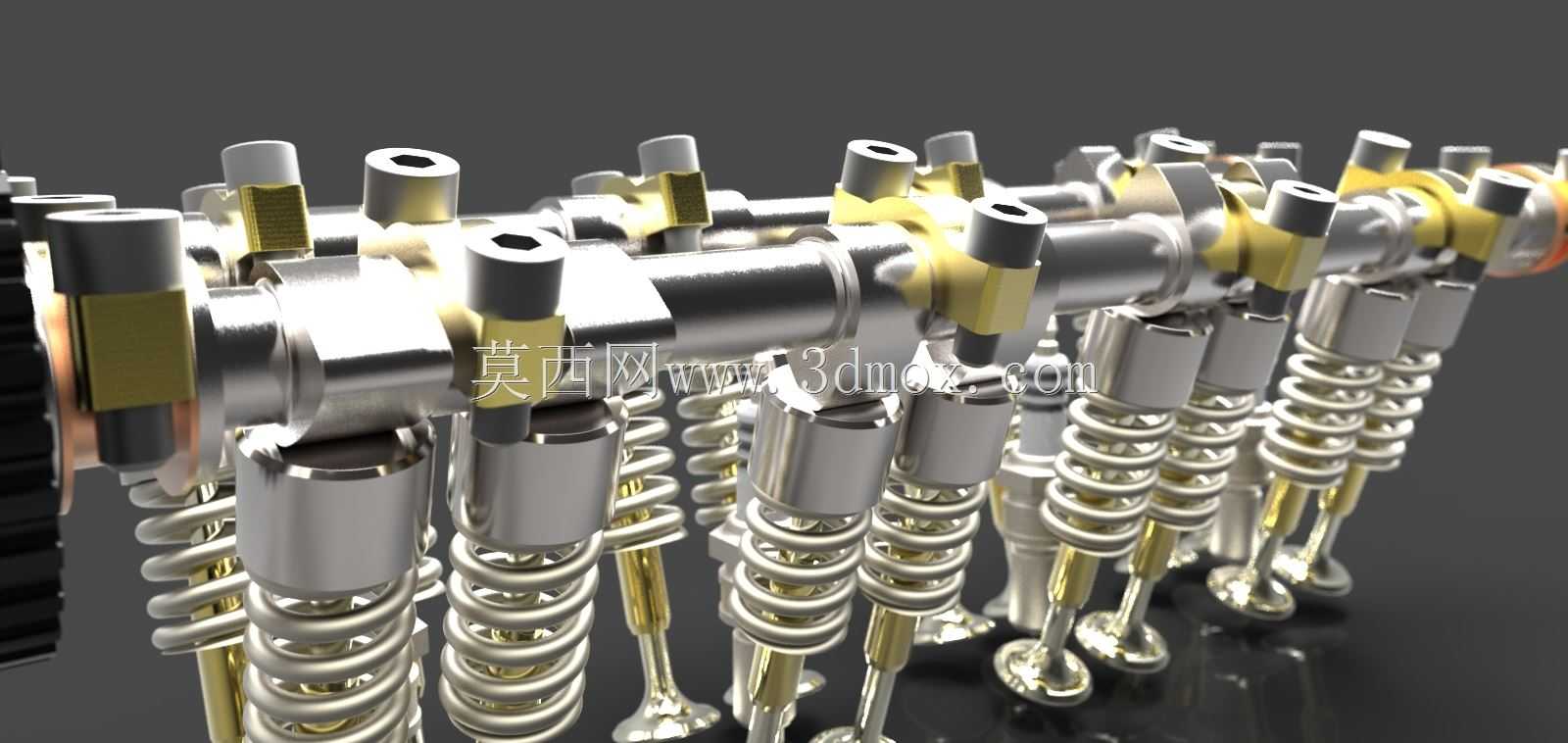

　　从结构设计逻辑来看，整套机构采用顶置凸轮轴布局，凸轮轴布置在气缸盖上方，省去了传统下置凸轮轴结构的长推杆部件，大幅降低了配气传动系统的往复运动惯量，更适配高转速工况下的气门动作响应需求。每根进气、排气凸轮对应一个独立的桶式挺柱，挺柱与凸轮接触的端面做了硬化处理，减少长期往复摩擦的磨损量；每个气门杆外部套装的螺旋弹簧采用不等节距设计，既可以提供足够的气门复位预紧力，避免高转速下气门出现飞脱、落座反弹的问题，又能规避弹簧工作过程中出现共振异响。十六个气门分为八进八排对称布置在燃烧室两侧，进气门头部尺寸略大于排气门，可进一步降低进气阻力，提升气缸充气效率。

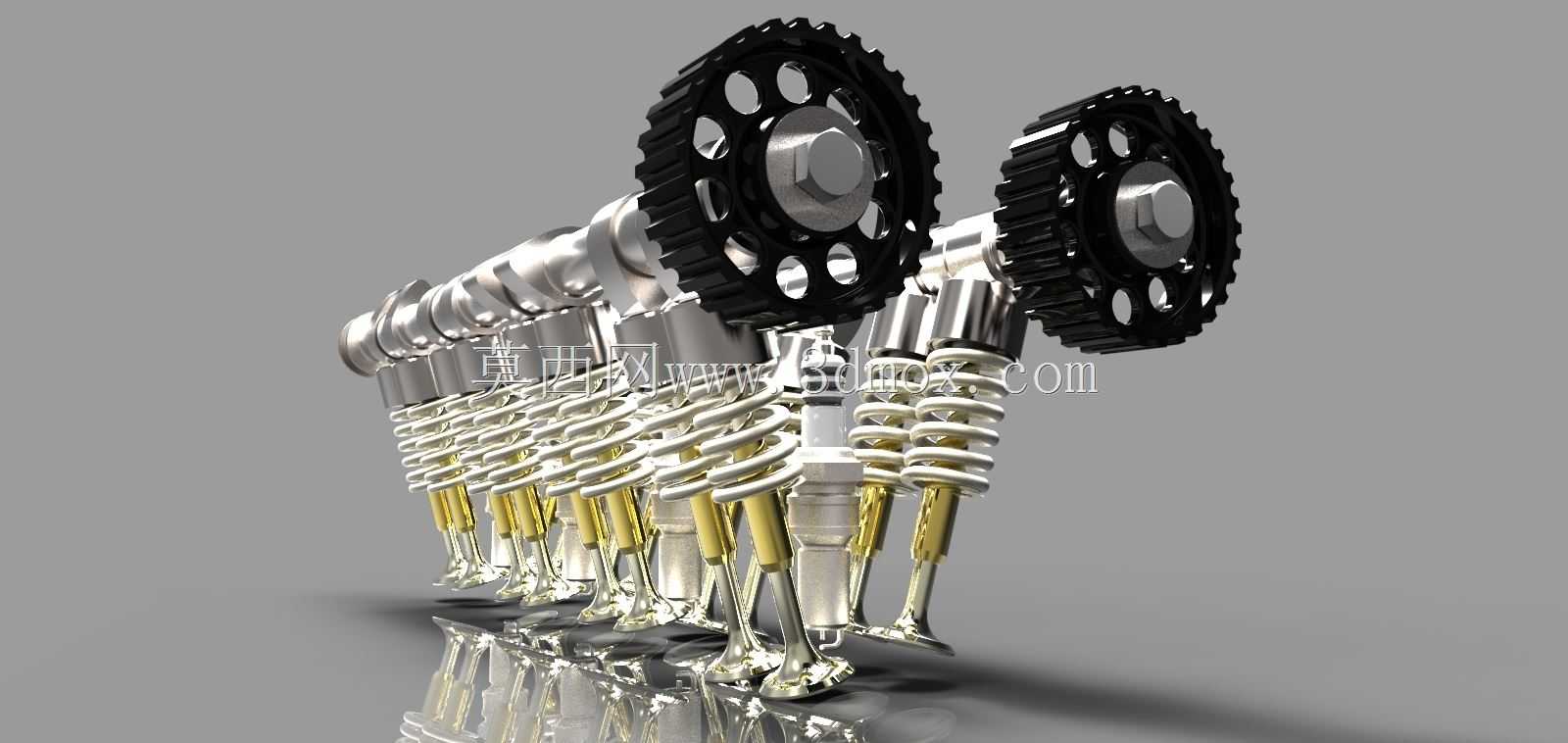

　　在安装边界与尺寸匹配层面，整套机构的轴向长度适配常规直列四缸发动机的气缸盖中心距，凸轮轴的轴颈直径、轴承座安装位置与主流量产气缸盖的凸轮轴轴承孔位公差匹配，安装时需保证凸轮轴轴向间隙控制在工程允许的公差范围内，避免热态工作时出现轴颈卡滞或轴向窜动量过大的问题。气门杆与气门导管的配合间隙需严格匹配设计值，间隙过大会导致气门导向偏磨、密封不严，间隙过小则会在热态下出现气门杆卡滞，引发动机缺缸、动力不足的故障。凸轮轴前端的正时传动轮安装位预留了标准键槽，可适配正时皮带、正时链条两类常见的正时传动结构，安装时需对准正时标记，保证配气相位与曲轴转角的对应关系符合设计要求，避免出现气门与活塞运动干涉的严重故障。

　　在实际工程应用场景中，这类配气机构的三维结构常被用于新机型开发阶段的运动仿真验证，通过模拟不同转速下凸轮轴驱动气门的全行程动作，校核凸轮型线与挺柱的接触应力、气门弹簧的压缩行程是否在合理区间，排查气门全开状态下与活塞顶部、燃烧室壁面的安全间隙是否满足设计要求，减少后续物理样机的试错成本。同时在售后维修、职业院校的内燃机结构教学场景中，这类等比例的结构模型也能帮助维修人员、学员快速理解配气机构的动力传递路径、各部件的装配关系，掌握气门间隙调整、正时校对的核心操作逻辑。整套结构的部件装配层级清晰，从凸轮轴、挺柱、气门弹簧到气门锁片、弹簧座的装配顺序完全贴合实际生产装配流程，可直接用于装配工艺的可视化指导，梳理装配过程中的工序卡点，优化产线装配的作业效率。
