SNMA250716车床车刀夹持工具组件

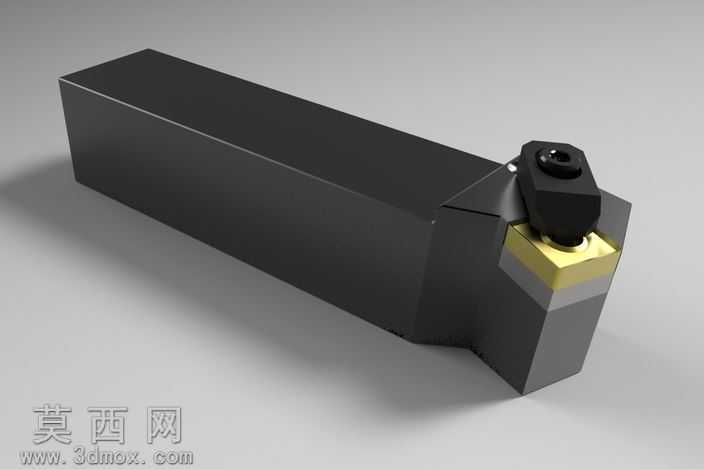

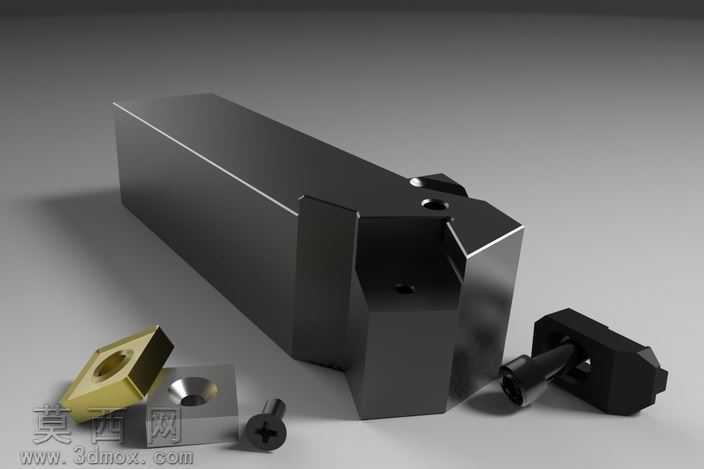

本作品为适配SNMA250716规格刀片的车床车刀插入夹持组件三维模型，建模过程严格遵循机加工刀具的实际装配尺寸规范，在三维建模软件中采用自底向上的装配设计思路，先分别完成刀杆主体、压紧螺钉、楔形压块、刀片定位座、可转位硬质合金刀片等单个零件的特征建模，再通过同轴、贴合、对齐等装配约束完成整体组装，确保各零件间的装配间隙符合实际机械加工的公差要求。模型渲染阶段采用金属材质分层设置，刀杆主体赋予哑光发黑合金钢材质，调整材质的粗糙度、金属度参数还原热处理后刀体的哑光金属质感，可转位刀片赋予亮面硬质合金材质，添加细微的倒角反光效果模拟涂层刀片的表面特性，压紧螺钉、楔形压块等紧固件分别赋予对应发黑、镀锌的金属材质，通过三点布光搭建渲染场景，主光源从侧上方投射打出刀体的结构轮廓，辅光源补全暗部细节避免结构死黑，添加柔和的环境遮蔽效果强化各零件间的装配层次，让整体渲染效果贴近真实工业产品的展示质感。结构设计上，该刀具组件采用楔形压紧式结构，刀杆头部开设精准的刀片定位槽，通过楔形压块与螺钉的配合实现刀片的快速装夹与定位，保证刀片安装后的位置精度满足车床切削作业的稳定性要求，建模时还原了刀杆上的安装孔、压块的楔形压紧面、螺钉的驱动槽、刀片的断屑槽与定位孔等细节结构，所有特征均按照可转位车刀的实际结构比例构建，既可以用于机械加工教学中的刀具结构展示，也可作为车床工装设计的参考模型，帮助设计人员直观理解该类外圆车刀的装夹原理与结构组成，模型各零件可单独拆分查看，清晰展示了刀具组件的装配关系与各部件的功能结构。
