立式空气油液杂质分离筛选器结构设计

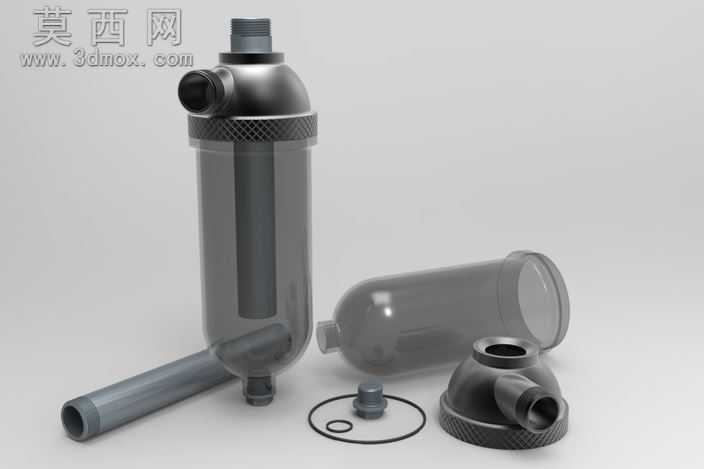

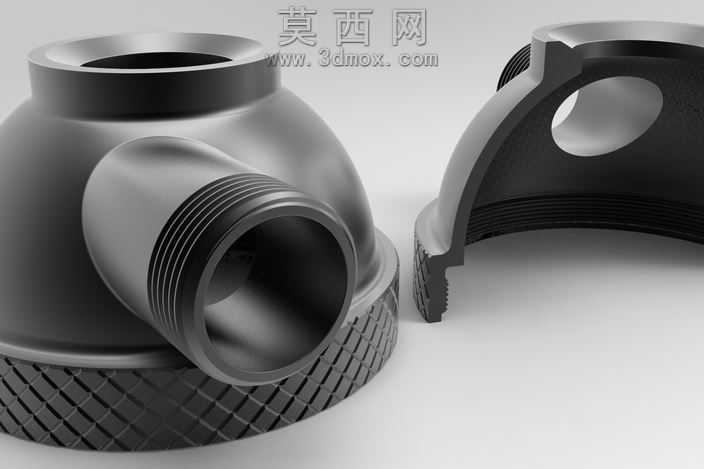

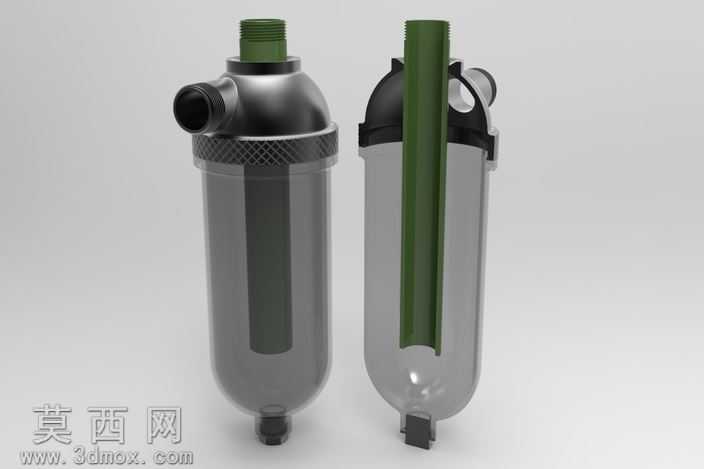

本筛选器三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕立式紧凑过滤结构展开设计，建模过程严格遵循机械加工与装配的尺寸逻辑，对每一处结构的配合公差预留了合理的设计空间，确保模型可直接对接后续的工程图导出与实物打样验证。模型完整还原了筛选器的全部组成部件，包含顶部外螺纹进出液/气接口、侧置管路对接端口、透明可视化滤筒外壳、内置滤芯承托结构、底部排污卸放接头、密封胶圈、端盖锁紧防滑纹理结构等细节，所有部件均采用独立实体建模，可单独拆分查看内部装配关系，也可完成虚拟装配干涉检查，验证各部件的装配合理性。材质渲染阶段针对不同部件的使用场景做了差异化的材质表现：滤筒外壳采用半透明磨砂工程塑料材质，调整了材质的透光率与粗糙度参数，模拟实际PC材质滤壳的通透质感，可直观展示内部滤芯的安装位置与过滤路径；金属接头、端盖、排污口部件采用哑光金属烤漆材质，添加了细微的颗粒质感模拟铸铝件的表面处理效果；密封胶圈采用黑色丁腈橡胶材质，调整了材质的软质反光属性，还原橡胶件的弹性质感；防滑纹理部分做了凹凸贴图处理，还原滚花纹理的触感细节，整体渲染效果真实还原产品的实际外观。结构设计上采用上进侧出、下排污的流道逻辑，待过滤的气液混合介质从顶部接口进入滤筒内部，经过内置滤芯的拦截，将空气中混杂的固体颗粒、悬浮油滴截留在滤芯外侧与滤筒底部，净化后的介质从侧置接口流出，底部的排污接头可定期开启排出沉积的杂质与废油，滤筒与上下端盖采用螺纹旋合加密封圈的密封结构，既保证了工作压力下的密封性能，也方便后期拆卸更换滤芯，侧置与顶部的接口均采用标准管螺纹设计，可直接对接通用规格的工业管路，无需额外定制转接头。整体设计思路偏向小型化、易维护的应用场景，整体结构没有冗余部件，拆装流程简单，过滤路径清晰，可适配小型气动系统、小型油路的末端净化需求，建模过程中对所有圆角、倒角、壁厚都做了符合注塑与机加工工艺的处理，避免出现薄壁、尖角等不利于生产的结构问题，模型的装配层级清晰，可直接用于产品宣传渲染、装配教学演示、工程设计参考等多个场景。
