锐化滚刀用精密高速磨削主轴结构

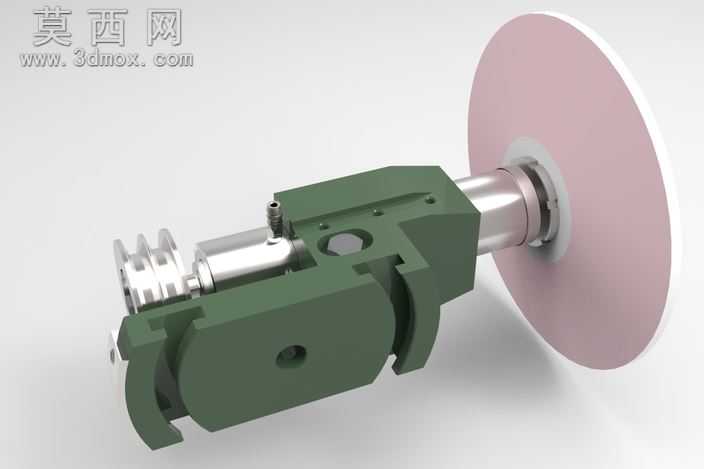

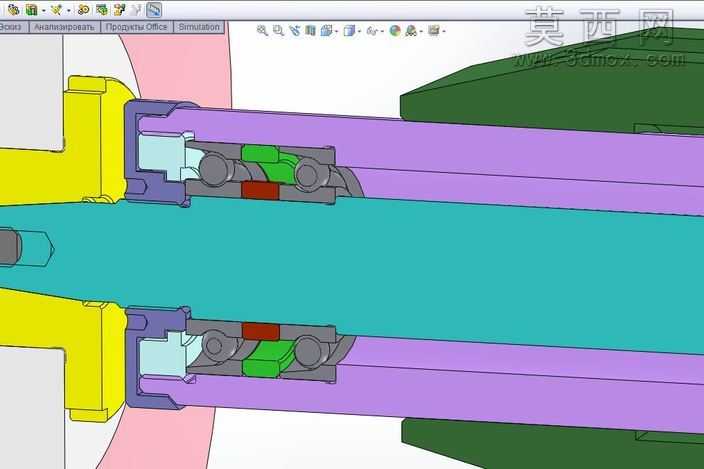

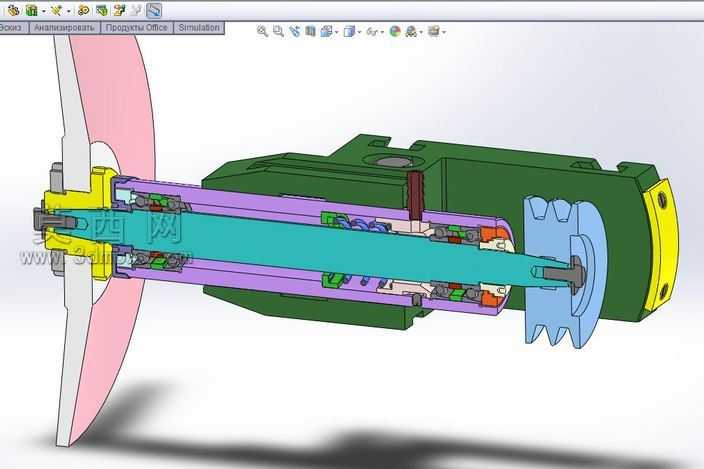

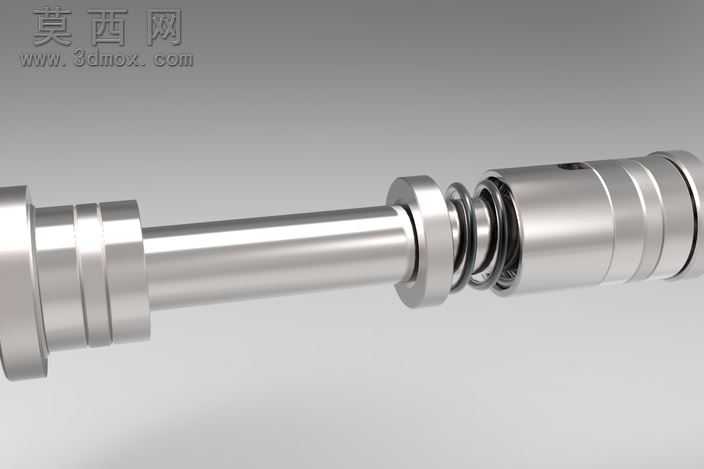

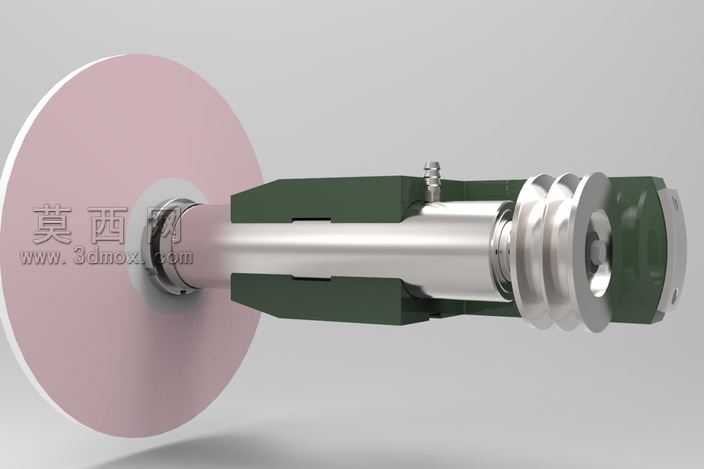

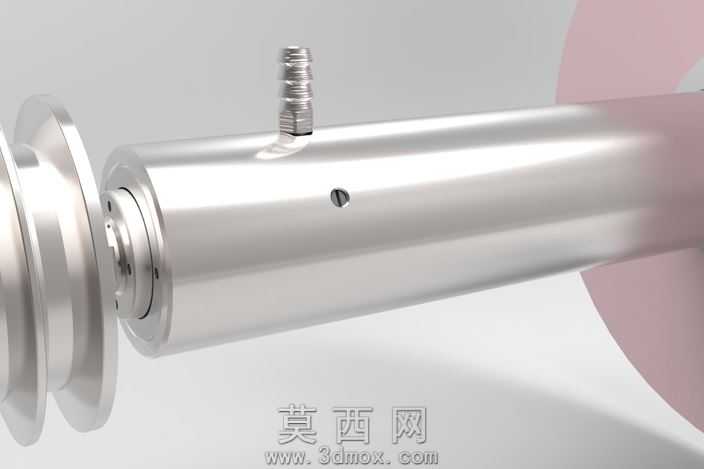

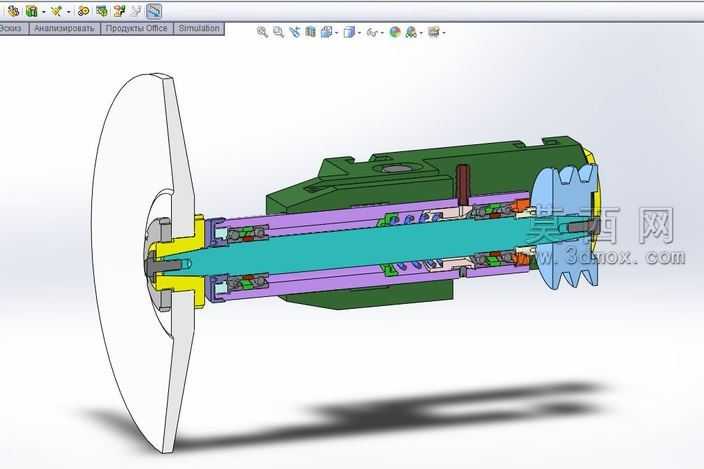

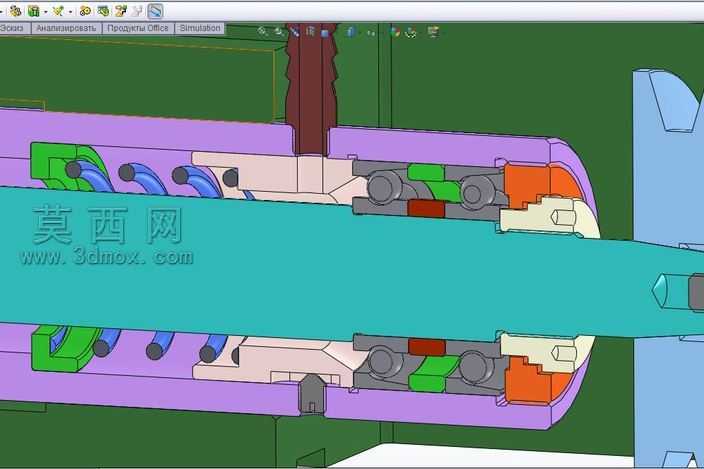

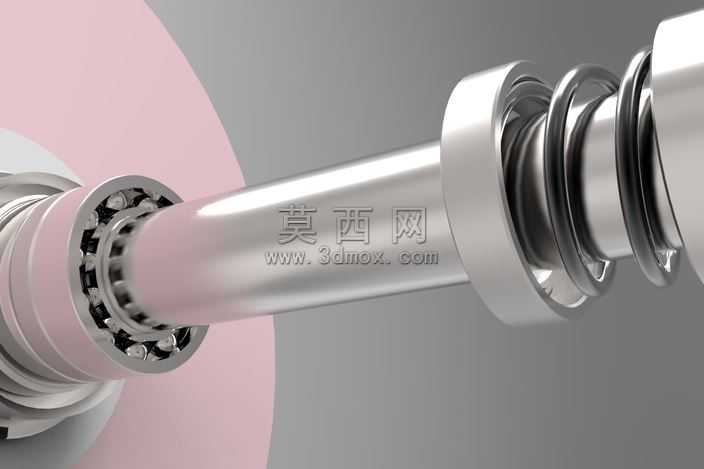

本模型为锐化滚刀设计的精密高速磨削主轴，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循高速回转部件的动平衡设计准则，对各段轴径、配合公差带进行了精准的参数化约束，确保各装配部件的同轴度误差控制在微米级设计要求内。渲染阶段采用工业级写实渲染方案，针对不同部件匹配对应材质属性：主轴主体金属轴段赋予高抛光轴承钢材质，还原金属表面的高光反射与细腻金属质感；主轴两侧的夹持壳体赋予军绿色硬质阳极氧化铝合金材质，模拟工业设备壳体的哑光磨砂质感与细微表面颗粒感；前端安装的砂轮片赋予树脂结合剂刚玉砂轮材质，还原磨料颗粒的细微凹凸质感与半通透的粉色磨料外观；后端的带轮传动结构赋予镀锌钢材材质，还原传动部件的金属光泽与机加工纹理。结构设计上，该主轴采用两端对称支撑的回转结构，中部为高精度轴承安装位，预留了润滑介质接入通道，可适配高速运转下的持续润滑需求；前端设计有标准砂轮安装法兰与锁紧结构，可快速更换不同粒度的磨削砂轮，适配滚刀不同刃面的锐化加工需求；后端设计有多槽带轮结构，可通过传动带连接高速驱动电机，实现最高数万转每分钟的稳定回转输出；壳体两侧设计有对称的安装定位面，可将主轴整体固定在磨床滑台之上，保障磨削作业时的结构刚性。设计思路围绕滚刀刃磨的高精度需求展开，针对滚刀刃口锐化时对主轴径向跳动的严苛要求，优化了主轴的跨距支撑比例，降低高速回转时的挠曲变形，同时兼顾了装配便捷性与日常维护的便利性，各可拆卸部件均设计有标准拆装位，无需专用工具即可完成砂轮更换、轴承维护等常规操作，整体结构紧凑，动平衡性能优异，可满足硬质合金滚刀、高速钢滚刀的精密刃磨加工需求，保障滚刀刃口的锐度与形位精度。
