中心孔定位工装组件三维结构设计

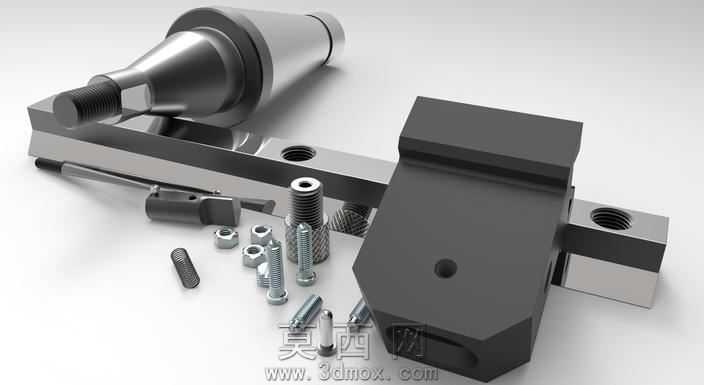

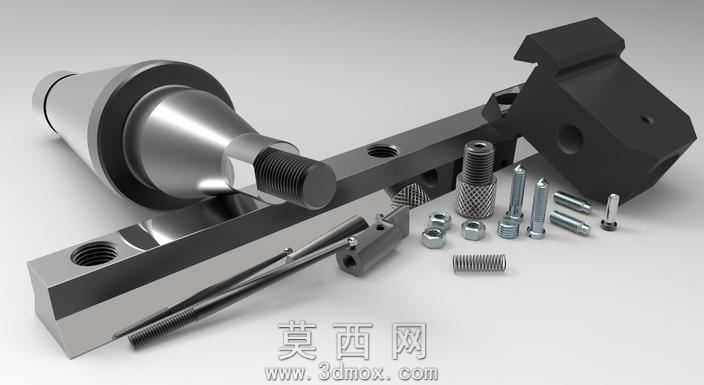

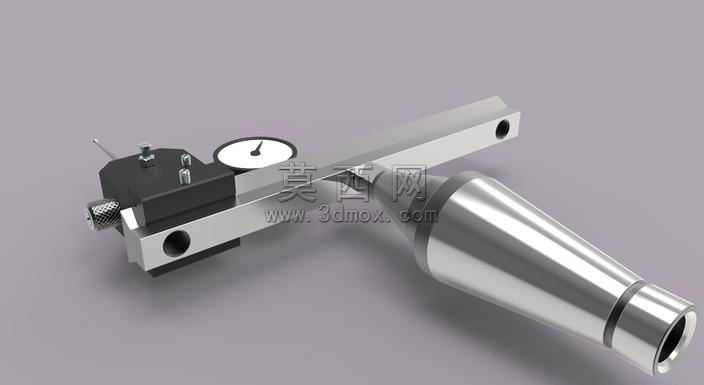

本套三维模型为中心孔定位加工用的工装组件，整体采用模块化设计思路，在三维建模阶段优先完成基准件的参数化搭建，以锥柄定位轴作为整套工装的安装基准，建模时严格遵循同轴度公差要求，保证锥面与后端螺纹段的轴线重合度控制在合理范围内，为后续工装与机床主轴的装配提供精度基础。长条形承载基体采用拉伸特征结合孔位切除的方式完成建模，其上分布的螺纹孔、光孔均按照实际装配需求设定位置与尺寸，孔位间距经过参数化约束，可适配不同规格工件的装夹需求。配套的紧固件包含内六角螺钉、滚花高头螺钉、六角螺母、圆柱销、复位弹簧等标准件，建模时调用通用标准件参数库进行适配调整，既保证标准件的尺寸符合行业规范，又能与工装主体的装配位完全匹配，避免出现干涉问题。材质渲染阶段，对金属基体部件赋予合金钢材质，调整表面粗糙度参数模拟磨加工后的金属光泽，对发黑处理的功能块赋予哑光黑色金属材质，弹簧部件赋予弹簧钢的浅灰色金属质感，紧固件分别根据镀锌、发黑的不同表面处理方式调整材质反光度与色彩，整体渲染效果还原了实际工装的金属质感与装配层次。结构设计上，整套工装兼顾定位精度与装夹便捷性，锥柄可快速接入机床主轴，承载基体上的可调定位块可根据工件中心孔的位置进行微调，配套的紧固件可实现工件的快速压紧与拆卸，复位弹簧则为活动定位部件提供复位弹力，减少人工操作步骤。建模过程中对所有活动部件进行了运动干涉检查，确保压紧、定位动作全程无卡滞，各部件之间的装配间隙控制在合理范围，既满足加工时的刚性需求，又保证部件活动的顺畅性，整套模型完整还原了中心孔定位工装的装配关系与功能结构，可作为同类工装设计的参考蓝本。
