K50DIN69871莫尔斯三号锥柄适配接头

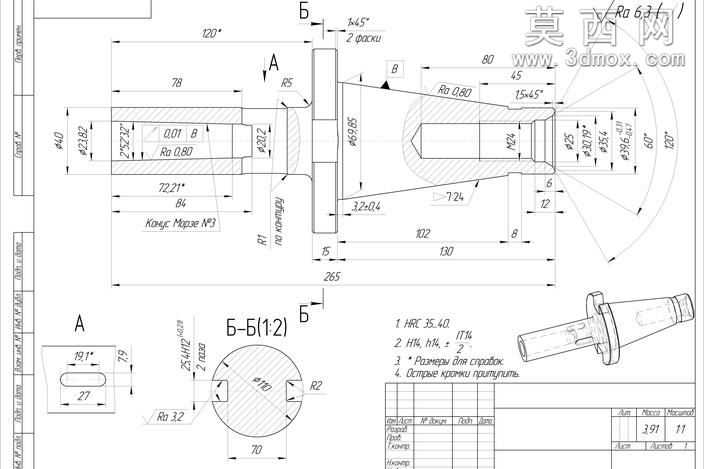

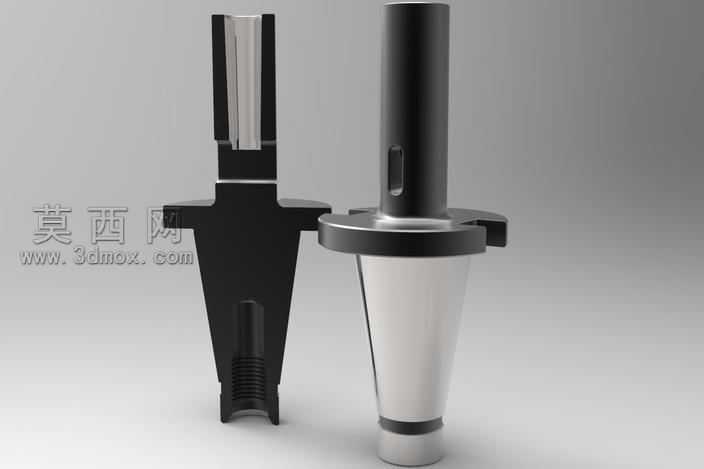

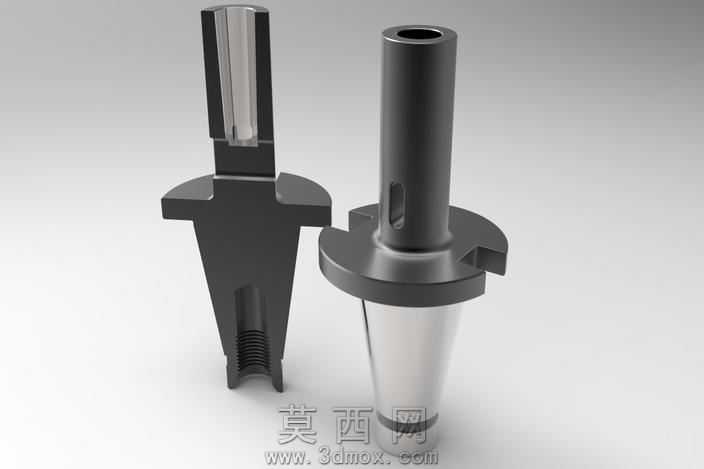

本作品为符合DIN69871标准的K50规格莫尔斯3号适配器三维模型，建模过程严格遵循机械加工行业的刀具连接标准尺寸规范，首先通过草图绘制完成主轴连接端与莫氏锥端的截面轮廓，采用旋转凸台命令生成主体基础结构，再对法兰定位凸台、驱动槽、内部锁紧螺纹、侧壁扁位等细部结构进行拉伸切除与细节修整，确保各部位尺寸公差与实际工业产品的装配要求完全匹配。模型渲染阶段采用金属材质分层设置，主体夹持部位赋予哑光发黑的合金钢材质，模拟热处理后的刀具配件表面质感，莫氏锥面部分设置高抛光的金属反光效果，还原磨加工后的精密表面特征，法兰端面添加细微的倒角与边缘高光，通过环境光遮蔽效果强化各结构衔接处的立体感，整体渲染效果真实还原工业级机床附件的外观质感。结构设计上，该适配器一端为符合DIN69871标准的主轴连接结构，带对称驱动缺口与定位法兰，可实现与机床主轴的精准定位与扭矩传递，另一端为标准莫尔斯3号锥孔，可适配对应规格的莫氏锥柄刀具，内部设置锁紧螺纹结构用于拉紧刀具，侧壁开设扁位方便拆装时的夹持固定，整体结构兼顾连接刚性与定位精度，可直接用于机床装配模拟、刀具路径仿真、工装方案设计等场景。建模过程中对所有配合面进行了几何约束检查，确保锥面的锥度公差、法兰端面的垂直度、驱动槽的对称度均符合实际生产要求，无几何重叠、破面等建模缺陷，各独立结构的边线过渡自然，螺纹特征采用真实螺旋线扫描生成，而非贴图模拟，可满足后续工程图导出、干涉检查等专业设计需求。
